一种药房分药器的制作方法

本技术涉及药房分药器，具体为一种药房分药器。

背景技术：

1、医疗装置是指单独或者组合使用于人体的仪器、设备、器具、材料或者其他物品，也包括所需要的软件。医疗设备是医疗、科研、教学、机构、临床学科工作最基本要素，即包括专业医疗设备，也包括家用医疗设备。

2、而分药器是医疗装置常用的工具之一，对药片进行切割处理，但是传统的药房分药器功能较为单一，没有设有粉碎的功效，适用范围有待提高，专利201721671387.9中提出了一种药房分药器用于解决上述问题，但是其在使用时对于药片的切割份数不能够进行调节，适配性有待提高，故而提出了一种药房分药器用于解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种药房分药器，以解决现有技术中对于药片的切割份数不能够进行调节，适配性有待提高的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种药房分药器，包括切割盒，所述切割盒的一侧设置有延伸至切割盒内部的调节盘，所述调节盘上下依次设置有切割盘和盛放盘，所述切割盒的顶部居中处设置有螺纹抵触杆，所述调节盘上下设置有用于与切割盒转动连接的限位转轴，所述切割盘的内部设置有分布均匀的切割刀。

5、优选的，所述切割盘的内部设置有分布均匀的伸缩刀槽，所述伸缩刀槽的内部设置有用于挤压切割刀回弹的复位弹簧。

6、优选的，所述切割刀的顶部设置有限位环，所述复位弹簧通过限位环抵触切割刀复位。

7、优选的，所述盛放盘上设置有安置槽，所述安置槽的内部设置有盛放盒，所述盛放盒的侧边设置有卡接环。

8、优选的，所述盛放盒的内部设置有弧形凹槽，所述弧形凹槽的内部设置有切割槽。

9、优选的，所述切割盒的顶部设置有螺纹调节孔，所述切割盒通过螺纹调节孔与螺纹抵触杆螺纹连接，所述切割盒的正面设置有观测窗。

10、优选的，所述螺纹抵触杆的顶部设置有转动盘，所述转动盘的顶部设置有调节把手。

11、优选的，所述切割刀分为两分刀、三分刀、四分刀和六分刀。

12、(三)有益效果

13、与现有技术相比，本实用新型提供了一种药房分药器，具备以下有益效果：

14、该药房分药器，在使用者需要切割不同分量的药片时，可将药物放置于对应的盛放盒内部，然后转动对应的切割刀，直至与螺纹抵触杆相对应，最后，转动螺纹抵触杆顶部的转动盘使其下压，通过切割刀将盛放盒内部的药物切割开，使用者可通过调节转动盘，从而控制螺纹抵触杆伸缩，相比于现在的按压式，螺纹抵触杆的转动式更加的省力，且能够保障药片的准确切割，避免按压式的冲击将药片损坏导致切分不精准的现象发生。

技术特征：

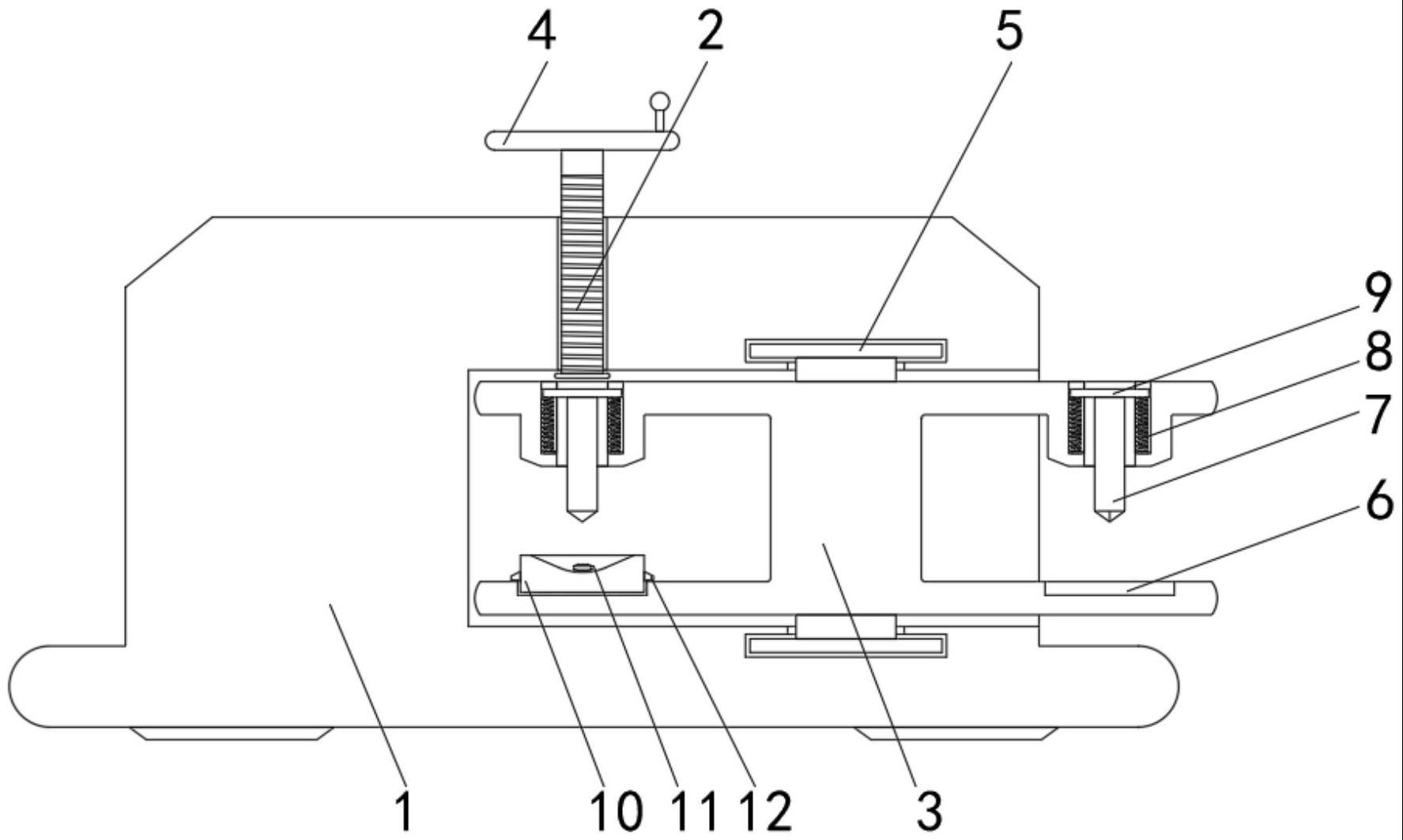

1.一种药房分药器，包括切割盒(1)，其特征在于：所述切割盒(1)的一侧设置有延伸至切割盒(1)内部的调节盘(3)，所述调节盘(3)上下依次设置有切割盘和盛放盘，所述切割盒(1)的顶部居中处设置有螺纹抵触杆(2)，所述调节盘(3)上下设置有用于与切割盒(1)转动连接的限位转轴(5)，所述切割盘的内部设置有分布均匀的切割刀(7)。

2.根据权利要求1所述的一种药房分药器，其特征在于：所述切割盘的内部设置有分布均匀的伸缩刀槽，所述伸缩刀槽的内部设置有用于挤压切割刀(7)回弹的复位弹簧(8)。

3.根据权利要求2所述的一种药房分药器，其特征在于：所述切割刀(7)的顶部设置有限位环(9)，所述复位弹簧(8)通过限位环(9)抵触切割刀(7)复位。

4.根据权利要求1所述的一种药房分药器，其特征在于：所述盛放盘上设置有安置槽(6)，所述安置槽(6)的内部设置有盛放盒(10)，所述盛放盒(10)的侧边设置有卡接环(12)。

5.根据权利要求4所述的一种药房分药器，其特征在于：所述盛放盒(10)的内部设置有弧形凹槽(11)，所述弧形凹槽(11)的内部设置有切割槽。

6.根据权利要求1所述的一种药房分药器，其特征在于：所述切割盒(1)的顶部设置有螺纹调节孔，所述切割盒(1)通过螺纹调节孔与螺纹抵触杆(2)螺纹连接，所述切割盒(1)的正面设置有观测窗(13)。

7.根据权利要求1所述的一种药房分药器，其特征在于：所述螺纹抵触杆(2)的顶部设置有转动盘(4)，所述转动盘(4)的顶部设置有调节把手。

8.根据权利要求1所述的一种药房分药器，其特征在于：所述切割刀(7)分为两分刀(701)、三分刀(702)、四分刀(703)和六分刀(704)。

技术总结
本技术涉及一种药房分药器，包括切割盒，所述切割盒的一侧设置有延伸至切割盒内部的调节盘，所述调节盘上下依次设置有切割盘和盛放盘，所述切割盒的顶部居中处设置有螺纹抵触杆，所述调节盘上下设置有用于与切割盒转动连接的限位转轴，所述切割盘的内部设置有分布均匀的切割刀。该药房分药器，在使用者需要切割不同分量的药片时，可将药物放置于对应的盛放盒内部，然后转动对应的切割刀，直至与螺纹抵触杆相对应，最后，转动螺纹抵触杆顶部的转动盘使其下压，通过切割刀将盛放盒内部的药物切割开，使用者可通过调节转动盘，从而控制螺纹抵触杆伸缩，相比于现在的按压式，螺纹抵触杆的转动式更加的省力。

技术研发人员：刘媛
受保护的技术使用者：刘媛
技术研发日：20230208
技术公布日：2024/1/12
