一种适用于纸质金融产品的平面纸张旋转机构及方法与流程

本发明涉及纸质金融产品大张输送，具体涉及一种适用于纸质金融产品的平面纸张旋转机构及方法。

背景技术：

1、现有纸质金融产品印刷行业采取的都是“一拖二”的生产方式，即一台裁切线匹配两台质量检查清分机。虽然能满足生产工艺的需求，但是针对特定的场地较小位置受限的厂家来说，存在布置不灵活的问题。在纸质金融产品领域，钞票纸张两边由于有切割边，需要通过刀箱裁剪将废边切除，传统切边机构为三边刀箱机构，占地面积大，成本高昂。

技术实现思路

1、针对现有技术中存在的不足，本发明提供一种适用于纸质金融产品的平面纸张旋转机构及方法，在满足生产能力要求的情况下，改变原有的裁边形式，通过纸张的旋转变位，将行走方向两侧的废边全部通过一个切条刀箱进行切除，即节省了生产线的占地面积，又将切条刀箱的数量减少为一个，减少了整体的设备成本和数量同时，相应的也降低了设备的故障率。

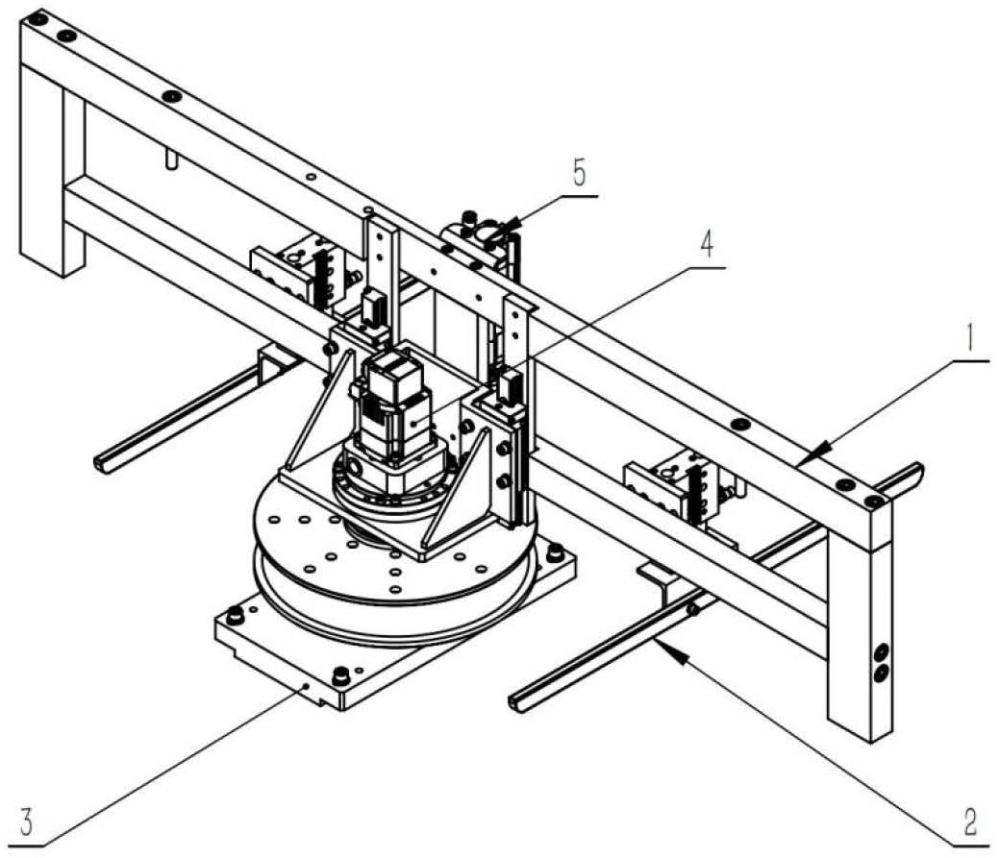

2、本发明提供一种适用于纸质金融产品的平面纸张旋转机构，所述平面纸张旋转机构安装在纸质金融产品切边生产线的支撑框架上，所述纸质金融产品切边生产线上包括输纸装置、输送面板、纸张行走动力轴、切条刀箱和x轴推纸机构，所述平面纸张旋转机构包括：平面旋转机构支撑框架和下随动旋转盘机构，所述平面旋转机构支撑框架安装在所述生产线的支撑框架上且与所述纸张行走动力轴相连，所述下随动旋转盘机构安装在所述生产线的支撑框架上且高于所述输送面板，所述平面旋转机构支撑框架上安装有纸质金融产品输送压条、上旋转压盘机构和旋转升降机构；

3、所述纸质金融产品切边生产线上的主体设备供电后，通过所述输纸装置将纸质金融产品输送到所述平面纸张旋转机构，通过所述旋转升降机构将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述输纸装置移出旋转范围，启动所述上旋转压盘机构使其逆时针旋转90°，切右侧边，通过所述旋转升降机构将所述上旋转压盘机构升起，通过所述纸张行走动力轴将纸质金融产品推送到所述切条刀箱进行废边切除；

4、切完右侧废边后，通过所述纸张行走动力轴将纸质金融产品拉回到旋转位，通过所述旋转升降机构将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述纸张行走动力轴移出旋转范围，启动所述上旋转压盘机构使其顺时针旋转180°，切左侧边，通过所述旋转升降机构将所述上旋转压盘机构升起，通过所述纸张行走动力轴将纸质金融产品推送到所述切条刀箱进行废边切除；

5、切完左侧废边后，通过所述纸张行走动力轴将纸质金融产品拉回到旋转位，通过所述旋转升降机构将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述纸张行走动力轴移出旋转范围，启动所述上旋转压盘机构使其逆时针旋转90°，回到正常输送位，通过所述旋转升降机构将所述上旋转压盘机构升起，通过所述x轴推纸机构进行后续的切条工作。

6、优选地，所述平面旋转机构支撑框架与所述生产线的支撑框架之间通过锁紧螺栓连接，调试完成后将两个框架焊死；所述平面旋转机构支撑框架采用实心碳素结构钢连接而成。

7、优选地，所述平面旋转机构支撑框架包括：竖直连接柱、上水平连接梁、下水平连接梁、导轨安装板和气缸安装板，所述竖直连接柱连接所述生产线的支撑框架，并与所述上水平连接梁和所述下水平连接梁构成框架结构，所述导轨安装板和所述气缸安装板安装在该框架结构上，所述上旋转压盘机构和所述旋转升降机构安装在所述导轨安装板上。

8、优选地，所述纸质金融产品输送压条用于放置于纸质金融产品表面，以防止纸质金融产品在旋转和输送过程中产生卷边翘边的情况；所述纸质金融产品输送压条包括：机构安装板、升降气缸、直角连接件和不锈钢压条，所述机构安装板安装在所述平面旋转机构支撑框架上，所述升降气缸安装在所述机构安装板上，所述直角连接件的一页与所述升降气缸的输出端相连，所述直角连接件的另一页与所述不锈钢压条相连，所述不锈钢压条与纸质金融产品接触，当纸质金融产品通过时，所述升降气缸伸出，带动所述不锈钢压条下降并与纸质金融产品轻微接触。

9、优选地，所述下随动旋转盘机构包括：旋转盘连接基板、下旋转盘和承力角接触轴承，所述旋转盘连接基板安装在所述生产线的支撑框架上，所述承力角接触轴承安装在所述旋转盘连接基板上，通过所述旋转盘连接基板的加工间隙保证两者间的配合，所述下旋转盘安装在所述承力角接触轴承上。

10、优选地，所述上旋转压盘机构包括：升降导轨滑块、旋转框架、伺服电机、摆线减速机和上压盘，所述伺服电机与所述摆线减速机相连，用于提供旋转动力，所述摆线减速机末端连接所述上压盘，通过所述上压盘将旋转动力传递给纸质金融产品，用于实现纸质金融产品的旋转动作，所述升降导轨滑块与所述旋转框架相连，所述旋转框架与所述旋转升降机构相连；所述上压盘表面设有开孔且表面平整。

11、优选地，所述旋转升降机构包括：升降气缸、气缸连接座、气缸前端轴接头和连接座，所述连接座安装在所述旋转框架背部，所述气缸前端轴接头与所述连接座相连，所述升降气缸与所述气缸前端轴接头相连，通过所述升降气缸控制所述旋转框架的升降和压紧动作，通过所述升降气缸两个进气口的排气节流阀和气控阀调节进气量和压紧力。

12、优选地，所述平面纸张旋转机构具体用于：

13、所述纸质金融产品切边生产线上的主体设备供电后，通过所述输纸装置将纸质金融产品输送到所述平面纸张旋转机构，通过所述旋转升降机构的所述升降气缸将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述输纸装置移出旋转范围，启动所述上旋转压盘机构的所述伺服电机，带动所述上压盘进行逆时针旋转90°，使纸质金融产品右侧边朝前，通过所述升降气缸将所述上旋转压盘机构升起，通过所述纸张行走动力轴将纸质金融产品推送到所述切条刀箱进行废边切除；

14、切完右侧废边后，通过所述纸张行走动力轴将纸质金融产品拉回到旋转位，通过所述旋转升降机构的所述升降气缸将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述纸张行走动力轴移出旋转范围，启动所述上旋转压盘机构的所述伺服电机，带动所述上压盘进行顺时针旋转180°，使纸质金融产品左侧边朝前，通过所述升降气缸将所述上旋转压盘机构升起，通过所述纸张行走动力轴将纸质金融产品推送到所述切条刀箱进行废边切除；

15、切完左侧废边后，通过所述纸张行走动力轴将纸质金融产品拉回到旋转位，通过所述旋转升降机构的所述升降气缸将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述纸张行走动力轴移出旋转范围，启动所述上旋转压盘机构的所述伺服电机，带动所述上压盘进行逆时针旋转90°，回到正常输送位，通过所述升降气缸将所述上旋转压盘机构升起，通过所述x轴推纸机构进行后续的切条工作。

16、基于同一发明构思，本发明还提供一种适用于纸质金融产品的平面纸张旋转方法，用于实施所述平面纸张旋转机构，所述平面纸张旋转机构安装在纸质金融产品切边生产线的支撑框架上，所述纸质金融产品切边生产线上包括输纸装置、输送面板、纸张行走动力轴、切条刀箱和x轴推纸机构，所述平面旋转机构支撑框架安装在所述生产线的支撑框架上且与所述纸张行走动力轴相连，所述下随动旋转盘机构安装在所述生产线的支撑框架上且高于所述输送面板，所述平面旋转机构支撑框架上安装有纸质金融产品输送压条、上旋转压盘机构和旋转升降机构；

17、所述平面纸张旋转方法包括：

18、s1、所述纸质金融产品切边生产线上的主体设备供电后，通过所述输纸装置将纸质金融产品输送到所述平面纸张旋转机构，通过所述旋转升降机构将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述输纸装置移出旋转范围，启动所述上旋转压盘机构使其逆时针旋转90°，切右侧边，通过所述旋转升降机构将所述上旋转压盘机构升起，通过所述纸张行走动力轴将纸质金融产品推送到所述切条刀箱进行废边切除；

19、s2、切完右侧废边后，通过所述纸张行走动力轴将纸质金融产品拉回到旋转位，通过所述旋转升降机构将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述纸张行走动力轴移出旋转范围，启动所述上旋转压盘机构使其顺时针旋转180°，切左侧边，通过所述旋转升降机构将所述上旋转压盘机构升起，通过所述纸张行走动力轴将纸质金融产品推送到所述切条刀箱进行废边切除；

20、s3、切完左侧废边后，通过所述纸张行走动力轴将纸质金融产品拉回到旋转位，通过所述旋转升降机构将所述上旋转压盘机构下降到纸质金融产品表面并压紧，将所述纸张行走动力轴移出旋转范围，启动所述上旋转压盘机构使其逆时针旋转90°，回到正常输送位，通过所述旋转升降机构将所述上旋转压盘机构升起，通过所述x轴推纸机构进行后续的切条工作。

21、与现有技术相比，本发明的有益效果为：

22、本发明通过纸张的平面旋转，将本来需要左右两侧切割的废边转移到产品行进方向上来，大大节省了生产线的占地面积，通过旋转动作将本需要通过调整两侧宽度才能适配多种产品的机构省掉了，大大节省了现场产线换产的适配工作，只需要通过切换控制模式即可完成。本发明的平面纸张旋转机构省略了侧边刀箱切割装置，减少了调试的难度和整个产线的故障率。本发明机构带来的新方法开创了裁切线的一种新型裁边方式。
