一种消防用破拆装置的制作方法

本实用新型涉及消防设备技术领域，具体为一种消防用破拆装置。

背景技术：

消防器材是指用于灭火、防火以及火灾事故的器材。用于专业灭火的器材。最常见的消防器材:灭火器，它按驱动灭火器的压力型式可分为三类：贮气式灭火器。灭火剂由灭火器上的贮气瓶释放的压缩气体的或液化气体的压力驱动的灭火器。液压破拆工具有液压剪钳、液压扩张器、液压顶杆等。主要以高压能量转换为机械能进行破拆、升举。优点:能量大、工作效率快。缺点:设备笨重，质量不稳定。

然而现有的消防用破拆装置在使用过程中存在着一些不足之处，破拆的工具对于一些难以对一些角度刁钻的遮挡物进行破拆，使得破拆工具使用不便利，从而影响到救援。

技术实现要素：

本实用新型的目的在于提供一种消防用破拆装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种消防用破拆装置，包括旋转控制装置和液压控制装置，所述液压控制装置的左侧通过连接管与连接固定座固定连接，固定座的表面上安装有操作面板，且操作面板上嵌套安装有操作按钮，固定座的上下两侧均安装有操作把手，固定座的左侧安装有旋转控制装置，旋转控制装置的左侧安装有齿槽控制装置，齿槽控制装置的左端安装有第一齿槽和第二齿槽，且第一齿槽位于第二齿槽的左侧，第一齿槽和第二齿槽上分别安装有第一固定夹和第二固定夹，第一固定夹和第二固定夹的内部均安装有固定凹槽，固定凹槽的内部安装有限位装置，且限位装置的下方设置有锋刀。

优选的，所述第一固定夹和第二固定夹关于固定座的水平中线对称。

优选的，所述固定凹槽的底部设置有凸出块。

优选的，所述操作按钮输出端与操作面板输入端电性连接。

与现有技术相比，本实用新型的有益效果是：该消防用破拆装置的破拆装置相比于以前的体积小，使用更加方便，并且在该装置的操作头上设置有旋转控制装置，在使用该破拆工具时，可以根据实际情况调节不同的角度，从而方便调节，使用效果更好；在第一固定夹和第二固定夹的内部设置有锋刀，并且该锋刀可以进行拆卸，从而对于不同的状况，可以使用不同的破拆工具，使用效率更高，提高救援效率。

附图说明

图1为本实用新型的结构示意图；

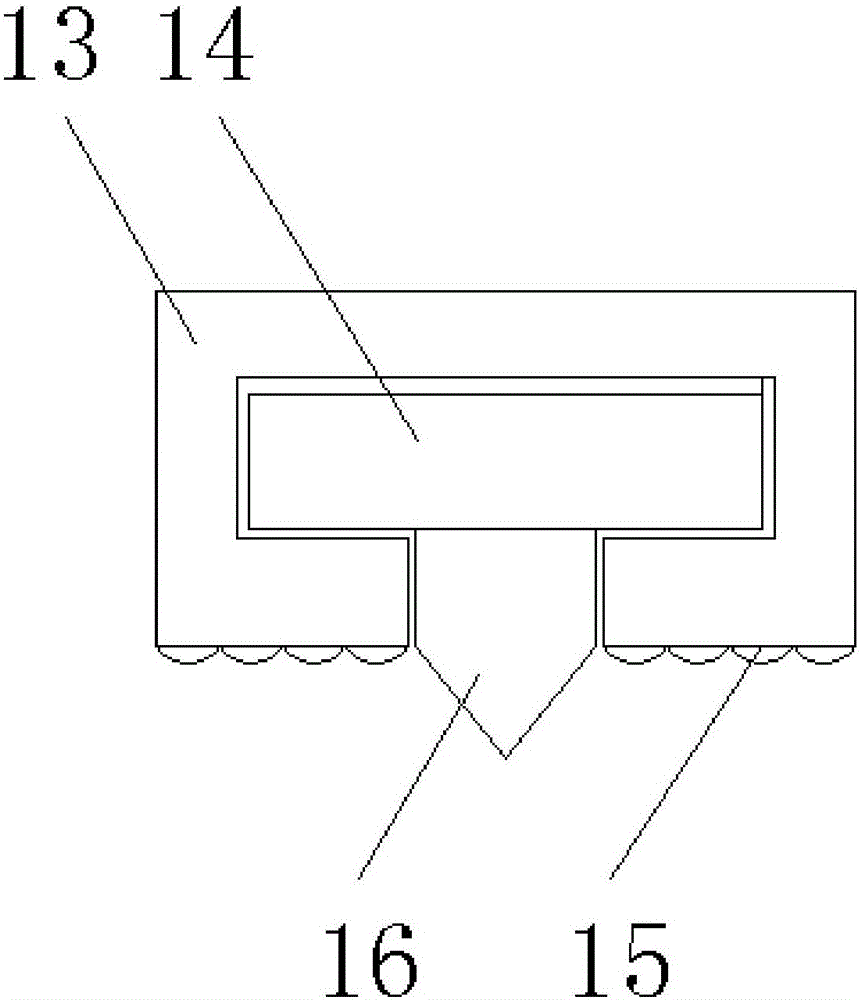

图2为本实用新型固定凹槽结构示意图。

图中：1-第一固定夹；2-第一齿槽；3-齿槽控制装置；4-旋转控制装置；5-操作把手；6-操控面板；7-连接管；8-液压控制装置；9-第二固定夹；10-第二齿槽；11-操作按钮；12-连接固定座；13-固定凹槽；14-限位装置；15-凸出块；16-锋刀。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种消防用破拆装置，包括旋转控制装置4和液压控制装置8，液压控制装置8的左侧通过连接管7与连接固定座12固定连接，固定座12的表面上安装有操作面板6，且操作面板6上嵌套安装有操作按钮11，固定座12的上下两侧均安装有操作把手5，固定座12的左侧安装有旋转控制装置4，旋转控制装置4的左侧安装有齿槽控制装置3，齿槽控制装置3的左端安装有第一齿槽2和第二齿槽10，且第一齿槽2位于第二齿槽10的左侧，第一齿槽2和第二齿槽10上安装有第一固定夹1和第二固定夹9，第一固定夹1和第二固定夹9的内部均安装有固定凹槽13，固定凹槽13的内部安装有限位装置14，且限位装置14的下方设置有锋刀16，第一固定夹1和第二固定夹9关于固定座12的水平中线对称，固定凹槽13的底部设置有凸出块15，操作按钮11输出端与操作面板6输入端电性连接。

工作原理：该消防用破拆装置使用时，手握操作把手5对需要进行操作的零件进行操作，根据实际情况，利用旋转控制装置4调节第一固定夹1和第二固定夹9的位置，并根据实际情况安装和拆卸锋刀16，从而方便进行破拆，操作时，只需按动操控面板6上的操作按钮，即可利用齿槽控制装3控制和调节第一齿槽2和第二齿槽10进行移动，从而使得第一固定夹1和第二固定夹9对需要破拆的地方进行拆卸。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
