自行式消防灭火辅助系统的制作方法

本实用新型属于消防灭火技术领域，具体涉及一种自行式消防灭火辅助系统。

背景技术：

消防灭火中，需要采用合适的消防灭火辅助处理系统，一般的处理方式，需要采用水带供水灭火，在使用中存在不足。目前市场中销售的消防水带灭火系统还未出现PLC控制的智能化的产品。据了解，目前收卷水带的方式还是人工收卷，因水带线路长、水带多、消防战士人手少，费时费力，工作效率很低，且水带中的余水和空气不易排出，在一定程度上加速了水带的腐蚀老化，缩短了使用寿命。针对这一问题所在，我公司研发了集合卷带、清洗、自动放入水带箱、烘干载人及照明等功能一体的自行式消防灭火辅助系统。可配备便携式汽油消防泵、消防水带、消防水枪、便携式移动炮等消防器材单独使用，有效的提高了效率。能提供更好的消防灭火辅助处理系统，以便改善其使用效果，方便根据需要使用。

技术实现要素：

本实用新型的目的在于提供一种自行式消防灭火辅助系统，以便更好地根据需要改善其使用效果，便于根据需要使用。

为了实现上述目的，本实用新型的技术方案如下。

一种自行式消防灭火辅助系统，包括水带箱，水带箱内部设置有水带；水带箱底部设置有液压旋转缸及液压缸组成的液压推料系统；水带箱内侧下部设置有水带箱热风机；水带箱下部设置有行驶车；水带箱侧面设置有卷带减速机、推力液压缸和水带推力板组成的自动收卷水带装置；自动收卷水带装置上设置有高压喷水头。

进一步地，行驶车侧面设置有脚踏板和操作面板，行驶车左侧面上部位置设置有方向舵。

进一步地，行驶车下部前后两侧分别设置有转向轮和驱动轮。

进一步地，行驶车前部设置有前车灯。

进一步地，水带箱上部设置有水带箱盖。

工作时，卷消防水带时，让两个接口略错位，将水带对折，从偏中间部分开始，安放在装置中心，打开开关，减速机自动运行，配备的高压喷水头自动清洗水带，热风机工作烘干，如果水带卷完，减速机自动停止运行，卷盘自动升降到一号水带箱，液压推料装置进行脱料，将卷好的水带放入水带箱中，如果一号水带箱满，按下二号水带箱进行安放。需要自行时，将钥匙插入小车中，打开开关，方向盘控制方向。

该实用新型的有益效果在于：该装置中，能实现自动载人功能，配备转向灯及升降照明系统，方便移动，节约行动时间；具有自动收卷水带功能，洗烘干为一体，完全代替人力，收卷完成后，自动翻料，配备液压推力缸，收卷完成后，自动放入水带箱。

附图说明

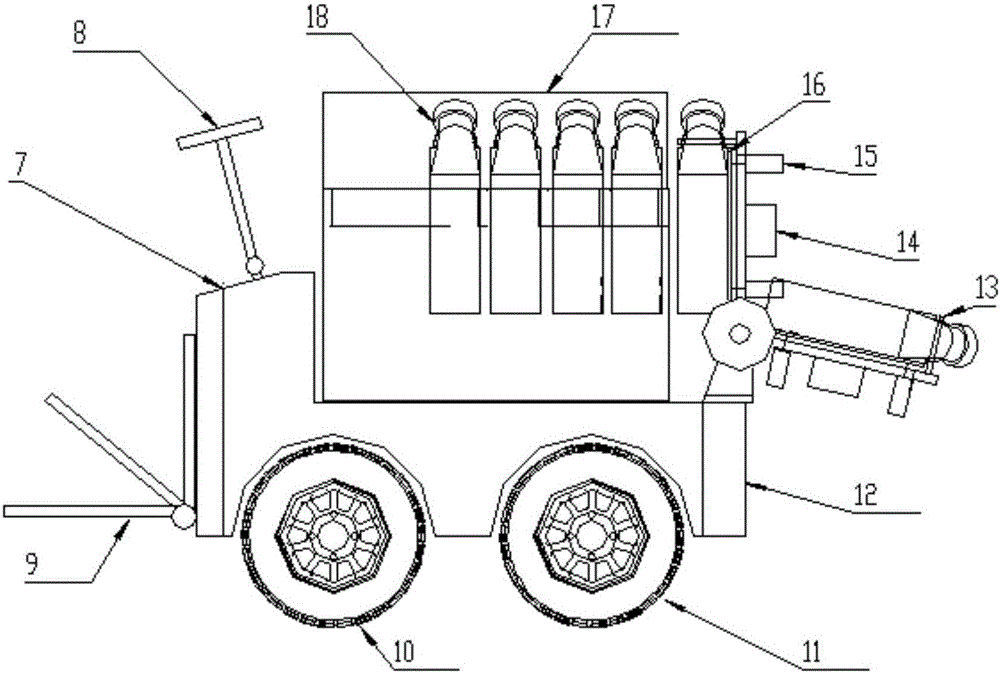

图1是本实用新型实施例中所使用侧视结构示意图。

图2是本实用新型实施例中所使用主视结构示意图。

图中标记说明：1、水带箱；2、液压旋转缸；3、前车灯；4、液压缸；5、水带箱热风机；6、水带卷带装置；7、操作面板；8、方向舵；9、脚踏板；10、转向轮；11、驱动轮；12、行驶车；13、高压喷水头；14、卷带减速机；15、推力液压缸；16、水带推力板；17、水带箱盖；18、水带。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行描述，以便更好的理解本实用新型。

如图1和图2所示的自行式消防灭火辅助系统，包括水带箱1，水带箱1内部设置有水带18；水带箱1底部设置有液压旋转缸2，液压旋转缸2右侧设置有液压缸4；水带箱1内侧下部设置有水带箱热风机5；水带箱1下部设置有行驶车12；水带箱1侧面设置有卷带减速机14、推力液压缸15和水带推力板16；水带推力板16旁边设置有高压喷水头13；水带18侧面设置有水带卷带装置6。行驶车12侧面设置有脚踏板9和操作面板7，行驶车12左侧面上部位置设置有方向舵8。行驶车12下部前后两侧分别设置有转向轮10和驱动轮11。行驶车12前部设置有前车灯3。水带箱1上部设置有水带箱盖17。

工作时，卷消防水带时，让两个接口略错位，将水带对折，从偏中间部分开始，安放在装置中心，打开开关，减速机自动运行，配备的高压喷水头自动清洗水带，热风机工作烘干，如果水带卷完，减速机自动停止运行，卷盘自动升降到一号水带箱，液压推料装置进行脱料，将卷好的水带放入水带箱中，如果一号水带箱满，按下二号水带箱进行安放。需要自行时，将钥匙插入小车中，打开开关，方向盘控制方向。该装置中，能实现自动载人功能，配备转向灯及升降照明系统，方便移动，节约行动时间；具有自动收卷水带功能，洗烘干为一体，完全代替人力，收卷完成后，自动翻料，配备液压推力缸，收卷完成后，自动放入水带箱。以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
