吊运水囊的制作方法

本实用新型涉及一种吊运水囊。

背景技术：

目前，在偏远地区或消防设施严重缺乏的地区，消防工作比较滞后，还没有系统的消防设施，并且这些地区的火灾、消防意识比较淡薄，遇到火灾时，一般采用最原始的方法灭火，灭火方法落后而笨拙，灭火效果非常差。在遇到比较严重、复杂的火灾时，由于路途路况所限，又没有专用消防通道、消防水源和消防设备，城市的消防车难以及时赶到并迅速扑灭火灾，导致火势得不到及时的控制，造成严重的经济财产损失和人员伤亡。

技术实现要素：

根据上述提出的技术问题，而提供一种吊运水囊。

本实用新型采用的技术手段如下：

一种吊运水囊，其特征在于：包括由六张PVC布通过高温焊接成的水囊本体，

所述水囊本体的顶部设有带密封盖的加水口，加水时，所述水囊本体不借用任何工具架设，可自撑使用，

所述水囊本体的侧壁设有出水口，

所述PVC布呈类筝形，

所述PVC布的轴线位置上粘结有吊带，

所述吊带的自由端与梨形环连接，

所述吊带上设有与所述水囊本体连接、并沿所述PVC布的轴线排列的吊带稳定条，所述吊带稳定条的轴线与所述吊带的轴线垂直，所述吊带稳定条可使与其连接的吊带不能旋转串动，受力均衡。

所述PVC布的一侧设有与相邻所述PVC布高温焊接的焊接条。

所述PVC布的大三角的顶部两边向内弯折。

所述出水口的通径为50mm，所述出水口设有球阀和快速接头，可与水泵吸水管直接对接，方便快捷。

所述梨形环的环中间设有隔条，工作状态下，通过吊钩与所述梨形环连接将所述水囊本体吊起，所述隔条在工作状态下用于将吊带和吊钩分隔，防止吊钩因碰撞而损坏吊带的强度。

所述吊带采用单接头穿连方式连接，增加使用的可靠性。

本实用新型具有以下优点：

1、加水时，所述水囊本体不借用任何工具架设，可自撑使用，更经济实惠；

2、吊带稳定条可使与其连接的吊带不能旋转串动，受力均衡，增强了水囊本体的稳定性；

3、设有球阀与快速接头的出水口，可与水泵吸水管直接对接，方便快捷；

4、通过隔条防止吊钩因碰撞而损坏吊带的强度，提高了吊带的使用寿命。

基于上述理由本实用新型可在消防等领域广泛推广。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

图1是本实用新型的吊运水囊的结构示意图。

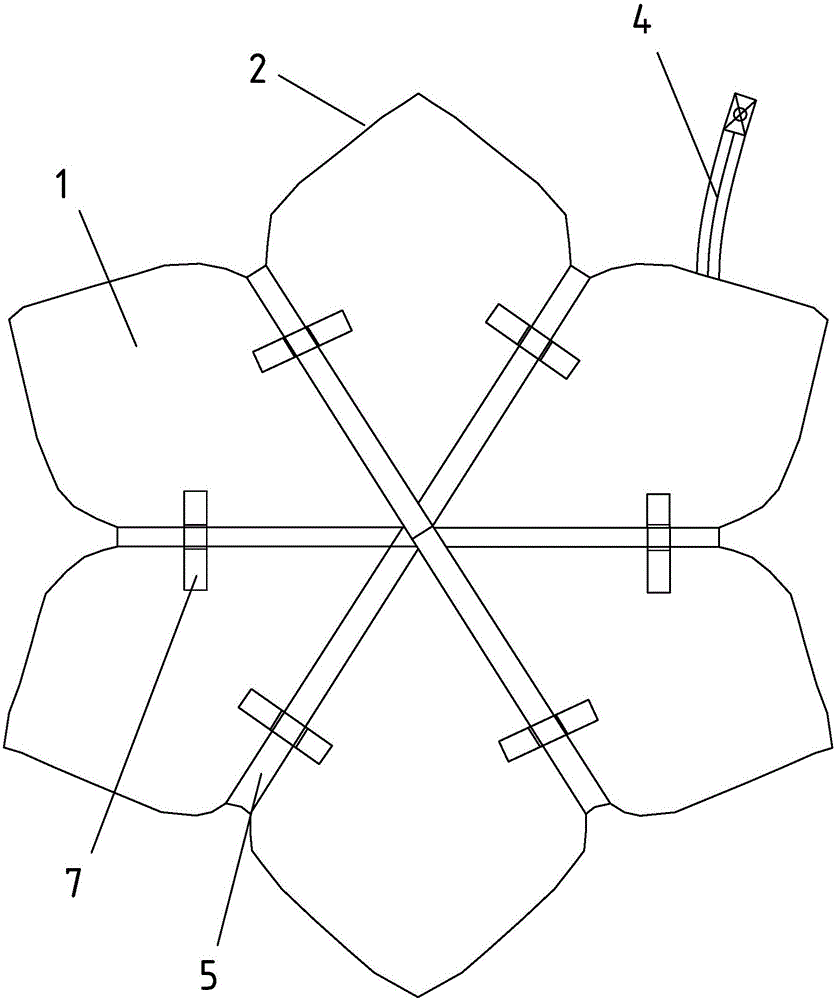

图2是本实用新型的吊运水囊的仰视图。

图3是本实用新型的PVC布的结构示意图。

具体实施方式

如图1-图3所示，一种吊运水囊，包括由六张PVC布1通过高温焊接成的水囊本体2，

所述水囊本体2的顶部设有带密封盖的加水口3，

所述水囊本体2的侧壁设有出水口4，

所述PVC布1呈类筝形，

所述PVC布1的轴线位置上粘结有吊带5，

所述吊带5的自由端与梨形环6连接，

所述吊带5上设有与所述水囊本体2连接、并沿所述PVC布1的轴线排列的吊带稳定条7，所述吊带稳定条7的轴线与所述吊带5的轴线垂直。

所述PVC布1的一侧设有与相邻所述PVC布1高温焊接的焊接条11。

所述PVC布1的大三角的顶部两边12向内弯折。

所述出水口4的通径为50mm，所述出水口4设有球阀和快速接头。

所述梨形环6的环中间设有隔条61。

所述吊带5采用单接头穿连方式连接。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
