一种平衡式泡沫比例混合器的制作方法

本实用新型涉及消防设备技术领域，特别是一种平衡式泡沫比例混合器。

背景技术：

比例混合器是消防工程中泡沫混合液的供给源，泵入平衡式比例混合器系统是针对上述要求而产生的新型灭火系统，而平衡式比例混合器是此系统的核心部件。平衡式比例混合器其工作原理是将消防泵所提供的一定流量压力的消防水与泡沫泵所提供的泡沫液，按规范要求的比例自动混合；当消防水的流量在一定范围内增加或减少时，泡沫液流量也相应地增加或减少，当一定流量的消防水压力在一定范围内变化时，泡沫液都能够按一定流量与之混合。即消防水在一定流量、压力范围内变化，泡沫液流量也随之发生变化，始终保持消防水与泡沫的混合比例符合规范要求。

目前，公知的平衡压力式比例混合器是由平衡压力调节阀和比例混合器两大部件组成，平衡压力调节阀置于比例混合器泡沫液入口处，用以监控消防水压力和泡沫管道压力并保持水压力和泡沫液压力相同，保证通过比例混合器孔板槽的液流比例。平衡压力调节阀调压室用阀片分成上下两个腔，调压室上腔用一导水管与混合器入口相连，调压室下腔与混合器孔板槽上部的泡沫液相连。通过对消防泵和泡沫泵的参数进行设置，可以实现上述参数关系的设置，然而消防泵在工作过程中不可避免的会出现波动，因此即使对消防泵和泡沫泵进行了的设置，无法满足泡沫液的泵入量随消防水泵入量的变化而变化这一功能，造成泡沫混合液的泡沫比例误差较大，影响灭火效果。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构简单、泡沫液的泵入量随消防水泵入量的变化而实时变化的平衡式泡沫比例混合器。

为解决上述技术问题，本实用新型提供的平衡式泡沫比例混合器，包括：管道接头、对夹设置的上法兰和下法兰，所述上法兰的下端设置泡沫原液容腔，所述下法兰的上端设置消防水容腔，所述泡沫原液容腔与所述消防水容腔之间设置弹性隔膜；所述消防水容腔经分流管道与所述管道接头的前端相通，所述泡沫原液容腔的出口端经回流管道与所述管道接头的后端相通；还包括泡沫原液引流管道，该泡沫原液引流管道穿过所述下法兰设置且与所述下法兰滑动配合，该泡沫原液引流管道的上端与所述弹性隔膜固定相连，该泡沫原液引流管道的出口端穿过所述弹性隔膜与所述泡沫原液容腔相通，所述下法兰的下端设置泡沫原液进口，所述泡沫原液引流管道的进口端穿过所述下法兰设置在泡沫原液进口内；还包括与泡沫原液引流管的进口端管口形状相适配的挡板，该挡板固定设置在所述泡沫原液进口内，所述泡沫原液引流管道的进口端管口与所述挡板的上端面间隙配合，以使所述泡沫原液引流管道随所述弹性隔膜变化时，泡沫原液引流管道的进口端与所述挡板之间的距离产生变化，进而调节进入泡沫原液引流管道的泡沫原液的数量，确保泡沫液的泵入量随消防水泵入量的变化而变化。

进一步，所述弹性隔膜为丁腈橡胶隔膜，气密性和耐老化性能好。

进一步，所述管道接头内设置泡沫原液通道，该泡沫原液通道的进口端经回流管道与所述泡沫原液容腔相通，该泡沫原液通道的出口端设置在所述管道接头后端的轴向端面上，以使所述消防水经管道接头的前端沿轴向流至管道接头的后端时，泡沫原液经管道接头后端轴向端面上的出口端流出与消防水相混合，以获得具有灭火效果的泡沫混合液。

进一步，所述回流管道内设置调节阀，用于控制所述回流管道管径的大小，调节泡沫原液的进入量，以使泡沫原液与消防水混合后获得不同浓度的泡沫混合液。

进一步，所述泡沫液容腔呈锥形设置在所述上法兰的下端，所述消防水容腔呈倒锥形设置在所述下法兰的上端，装配时所述弹性隔膜设置在上法兰和下法兰之间。

进一步，所述泡沫原液引流管道的进口端呈喇叭状设置，利于泡沫原液的流通。

实用新型的技术效果：（1）本实用新型的平衡式泡沫比例混合器，相对于现有技术，采用橡胶隔膜将泡沫原液容腔和消防水容腔进行隔离，并将橡胶隔膜与泡沫原液引流管道固定相连，确保泡沫液的泵入量随消防水泵入量的变化而变化；（2）橡胶隔膜采用丁腈橡胶，具有优异的气密性和耐老化性能；（3）对夹式设置的上、下法兰，获得的平衡式泡沫比例混合器机构简单，形状紧凑；（4）调节阀的设置，可方便的根据使用情况将泡沫原液与消防水的混合比例调节为6%、3%、2%或1%等不同档位。

附图说明

下面结合说明书附图对本实用新型作进一步详细说明：

图1是本实用新型的剖面结构示意图；

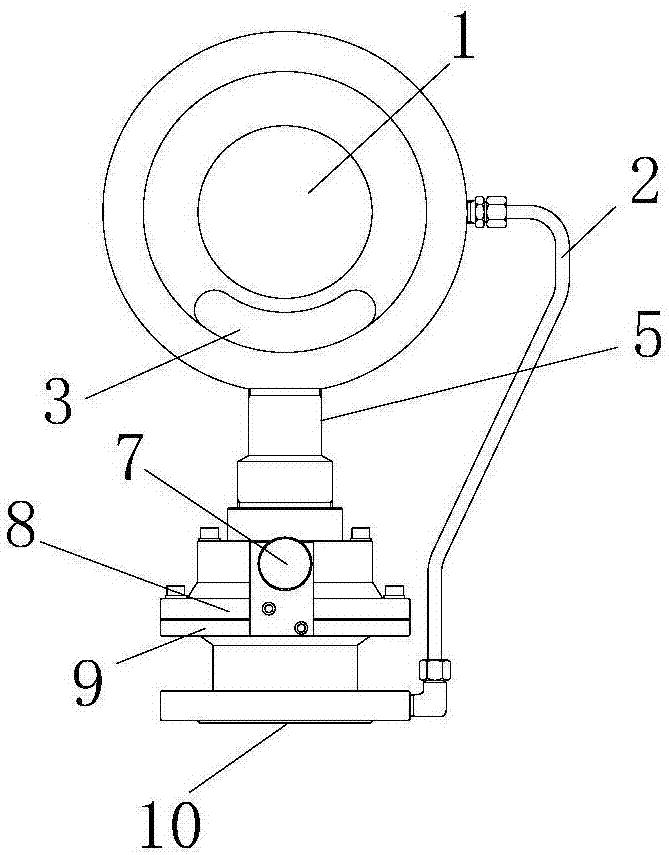

图2是本实用新型的结构示意图。

图中：管道接头1，分流管道2，泡沫原液通道3，泡沫原液引流管道4，回流管道5，泡沫原液容腔51，弹性隔膜52，消防水容腔53， 挡板6，调节阀7，上法兰8，下法兰9，泡沫原液进口10，进口端11。

具体实施方式

实施例1 如图1至图2所示，本实施例的平衡式泡沫比例混合器，包括管道接头1、上法兰8和下法兰9，下法兰9的上端设置倒锥形的消防水容腔53，消防水容腔53经分流管道2与管道接头1的前端相通，以使流经管道接头1的消防水可以分流进入消防水容腔53；上法兰8的下端设置锥形的泡沫液容腔51，装配时上法兰8和下法兰9对夹式设置，采用螺栓进行固定相连；丁腈橡胶材质（其他实施例也可以是聚四氟乙烯橡胶隔膜）的弹性隔膜52设置在上法兰8和下法兰9之间，消防水容腔53经分流管道2与管道接头1的前端相通使得弹性隔膜52下端面的压力始终与管道接头1内消防水的压力保持平衡；管道接头1内设置泡沫原液通道3，该泡沫原液通道3的进口端经回流管道5与上法兰8内的泡沫原液容腔51相通，该泡沫原液通道3的出口端设置在管道接头1后端的轴向端面上，以使消防水经管道接头1的前端沿轴向流至管道接头1的后端时，泡沫原液经管道接头1后端轴向端面上的出口端流出与消防水相混合。

下法兰9的轴心设置泡沫原液引流管道4，该泡沫原液引流管道4穿过下法兰9设置且与下法兰9滑动配合，该泡沫原液引流管道4的上端与弹性隔膜52固定相连，该泡沫原液引流管道4的出口端穿过弹性隔膜52与泡沫原液容腔51相通。下法兰9的下端设置泡沫原液进口10，泡沫原液经泡沫泵（图中未示出）输送至泡沫原液进口10；泡沫原液引流管道4的进口端11穿过下法兰9设置在泡沫原液进口10内；泡沫原液引流管道4的进口端11可以呈喇叭状设置，利于泡沫原液的流通；泡沫原液进口10内固定设置与泡沫原液引流管4的进口端11管口形状相适配的挡板6，且泡沫原液引流管道4的进口端11管口与挡板6的上端面间隙配合，泡沫原液引流管道4在下法兰内上下移动时，泡沫原液引流管4的进口端11与挡板6之间的间隙随之变化。

回流管道内设置调节阀7，用于控制回流管道管径的大小，调节泡沫原液的进入量，调节阀的调节手柄上标注刻度（例如1、3、6，依次表示获得的混合溶液的泡沫比例为1%、3%、6%），可方便的根据实际情况将泡沫原液与消防水的混合比例调节为6%、3%或1%，以适应不同灭火环境的需要；上述平衡式泡沫比例混合器应用在甲板泡沫灭火装置时，管道接头1、上法兰8、下法兰9和分流管道2可选用HPb59-1牌号的铅铜合金铸造成型，具有良好的耐腐蚀性能和力学性能，易于加工。

上述平衡式泡沫比例混合器使用时，消防水管道（图中未示出）连接在管道接头1的两端，由消防水泵（图中未示出）对消防水进行泵送，消防水流经管道接头1时，可经管道接头1前端的分流管道2引入消防水容腔53；泡沫原液经泡沫泵（图中未示出）输送至下法兰9下端的泡沫原液进口10，并依次经由泡沫原液引流管道4、泡沫原液容腔51、回流管道5、泡沫原液通道3 进入管道接头1，与消防水混合形成泡沫混合液；消防水泵和泡沫泵的参数设置后使得泡沫液压力与消防水压力之间的差值为定值（例如0.1Mpa），当进入管道接头1内的消防水压力增大时，经分流管道2连通的消防水容腔53的水压同样增大，此时弹性隔膜52被挤压造成泡沫原液引流管道4随之向上移动，泡沫原液引流管道4的进口端11与挡板之间的距离增大，进入泡沫原液引流管道4的泡沫原液随着增多；反之亦然，进入管道接头1内的消防水压力减小时，经分流管道2连通的消防水容腔53的水压同样减小，此时弹性隔膜52复位带动泡沫原液引流管道4随之向下移动，泡沫原液引流管道4的进口端11与挡板之间的距离减小，进入泡沫原液引流管道4的泡沫原液随着减少，使得流入管道接头1进行混合的消防水和泡沫原液可实时调节且成比例变化，确保了泡沫混合液的浓度维持在较高的精度。

显然，上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而这些属于本实用新型的精神所引申出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
