一种室内消火栓系统的消防水枪固定装置的制作方法

本实用新型涉及一种消火栓系统的固定装置，尤其涉及一种室内消火栓系统的消防水枪固定装置。

背景技术：

在消防灭火的过程中，我们会常常看到在消防水管的顶端安装有一个可以调节水量以及冲击力大小的消防水枪，在消防水管顶端安装消防水枪可以使得水喷出的更远，有利于扩大灭火的范围。

如图1所示，传统的消火栓箱体内壁会安装有卡箍15，消防水枪16不使用时，需要将消防水枪16从上往下插到卡箍15中间使其被卡住，使用消防水枪16时，需要从下往上从卡箍15中抽出消防水枪16，卡箍15虽然能够固定消防水枪16，但是消防水箱在运输的过程中，里面的消防水枪16很容易从卡箍15中抖动滑落下来，造成损失，因此有待进一步的改善。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种室内消火栓系统的消防水枪固定装置，具有能够更好的固定消防水枪减少其滑落的情况发生的效果。

本实用新型的上述目的是通过以下技术方案得以实现的：

一种室内消火栓系统的消防水枪固定装置，包括固定在消火栓箱内壁相对称的弧形板，所述弧形板内开设有滑孔，所述滑孔内穿插有

弧形滑板，且所述滑孔可以收纳弧形滑板，所述弧形滑板的前端设有相对称的与消防水枪表面贴合的凹面，所述弧形滑板的

后端与滑孔的底部固定连接有弹簧，所述弧形滑板的前端相互贴合。

通过设置有滑动的弧形滑板，以及在弧形滑板底部固定有弹簧，且弧形滑板的前端设有相对称的凹面，弹簧的弹力会使得两个相对称的弧形滑板互相贴合，当放进消防水枪时，只需用消防水枪向内移动抵触弧形滑板外侧上相对称的凹面，弹簧会发生弹性形变使得弧形滑板向两边滑动，消防水枪就会很容易的推送到弧形板之间而被卡住固定，当消防水枪需要拿出来时，同样将消防水枪向外移动抵触弧形滑板内侧上的凹面，使得弧形滑板向两侧滑动开从而很方便将消防水枪拿出，从而可以很好的固定消防水枪，减少其容易抖动滑落出来的可能性。

本实用新型进一步设置：所述弧形滑板的前端分别固定有相互吸引的磁块。

设置磁块，当消防水枪固定在弧形板之间时，弧形滑板顶端的磁块由于磁力可以相互吸引，使的整个固定装置更加的牢固，减少了消防水枪滑动而抵触到凹面滑落出来的情况发生。

本实用新型进一步设置：所述弧形滑板靠外的凹面固定有相对称的导向片。

设置导向片，将消防水枪固定到弧形板之间时，导向片可以起到一个导向的作用，只需将消防水枪抵触到导向片即可顺着导向片很容

易的滑到弧形滑板的内侧，达到省时省力的效果。

本实用新型进一步设置：所述弧形板的端部与消火栓箱内壁之间设有用于固定两者的魔术贴。

设置魔术贴，一方面可以起到固定弧形板的作用，另一方面，魔术贴方便拆卸，可以根据消火栓箱体内部的空间布置选择合适的位置，很方便的移动固定装置重新固定在合适的箱体内壁。

本实用新型进一步设置：所述滑孔的孔口处设有延伸出来的延伸板，所述弧形滑板后端固定有与延伸板相贴合的挡板。

设置挡板与延伸板相互贴合抵触，可以防止弹簧将弧形滑板弹出滑孔，当弧形板拆卸下来需要更换位置时，挡板与延伸板的相互贴合还可以使得弧形滑板被固定在弧形板上，避免了弧形滑板滑落出或者遗失。

本实用新型进一步设置：所述弧形板上套设有防水套管。

消防水枪使用过后势必外壁和内壁会粘附有水珠，防水套管可以防止这些水珠与弧形板接触而造成固定装置的一些部位生锈。

本实用新型进一步设置：所述防水套管上密布有凸起。

当消防水枪使用后由于粘附有水珠，设置的凸起，可以增大与消防水枪之间的摩擦力，减少消防水枪滑动时抵触到凹面而滑动出来的可能性。

本实用新型进一步设置：所述弧形板的顶端设有用于排水的倾斜面。

在弧形板上设置倾斜面，当消防水枪在使用后固定在弧形板之间时，倾斜面有利于消防水枪上粘附的水可以顺着倾斜面流下来。

本实用新型进一步设置：所述弧形板下方设置有用于承接水的积水容器。

设置积水容器，可以承接消防水枪上滴落的水，也可以承接从弧形板上倾斜面滴落的水，避免了水直接滴到箱体上而造成箱体生锈。

终上所述，本实用新型具有以下有益效果，通过设置有滑动的弧形滑板，以及在弧形滑板底部固定有弹簧，当放进消防水枪时，只需用消防水枪向内移动抵触弧形滑板外侧上相对称的凹面，弹簧会发生弹性形变使得弧形滑板向两边滑动，消防水枪就会很容易的推送到弧形板之间而被卡住固定，当消防水枪需要拿出来时，同样将消防水枪向外移动抵触弧形滑板内侧上的凹面，使得弧形滑板向两侧滑动开从而很方便将消防水枪拿出，从而可以很好的固定消防水枪，减少其容易抖动滑落出来的可能性。

通过设置导向片，将消防水枪固定到弧形板之间时，通过设置魔术贴，一方面可以起到固定弧形板的作用，另一方面，魔术贴方便拆卸，可以根据消火栓箱体内部的空间布置选择合适的位置，很方便的移动固定装置重新固定在合适的箱体内壁；通过在弧形板下方设置积水容器，可以承接消防水枪上滴落的水，也可以承接从弧形板上倾斜面滴落的水，避免了水直接滴到箱体上而造成箱体生锈。

附图说明

图1是背景技术中卡箍与消防水枪的位置关系图；

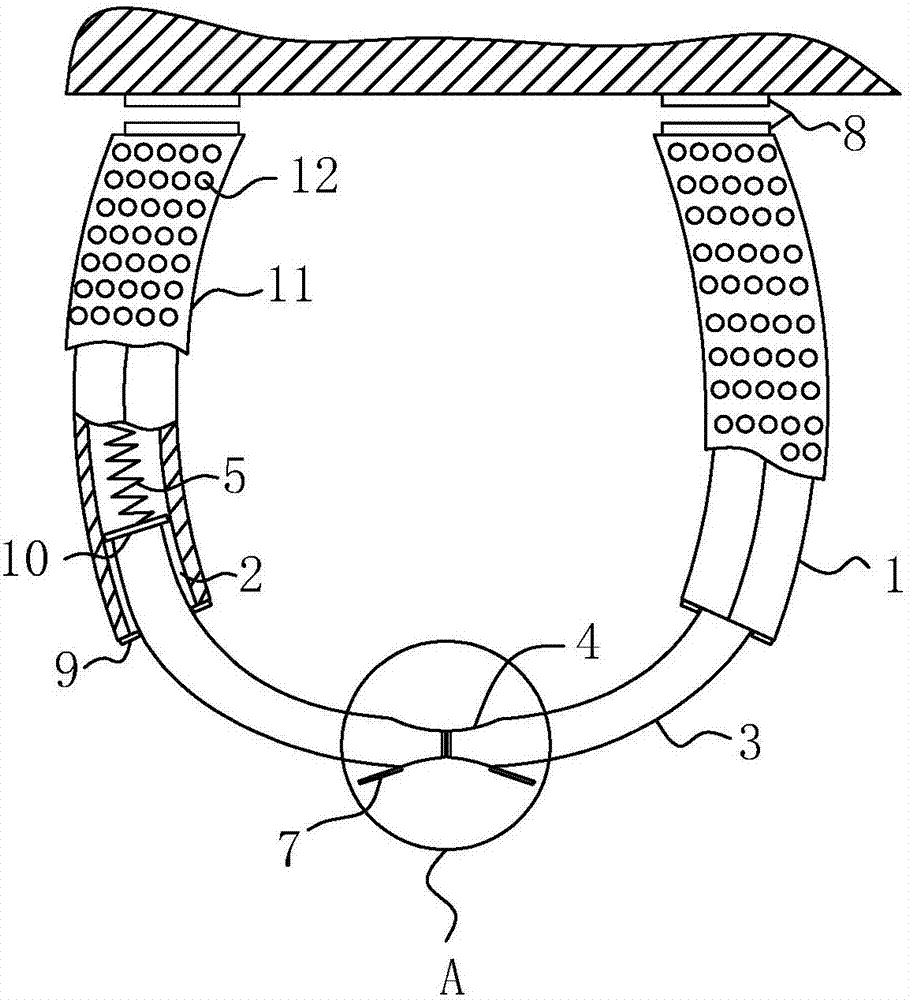

图2是本实施例的整体结构图；

图3是图2中A处的放大图；

图4是本实施例中弧形板竖向截面图；

图5是本实施例中积水容器与弧形板的位置关系图。

附图标记：1、弧形板；2、滑孔；3、弧形滑板；4、凹面；5、弹簧；6、磁块；7、导向片；8、魔术贴；9、挡板；10、延伸板；11、防水套管；12、凸起；13、倾斜面；14、积水容器；15、卡箍；16、消防水枪。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

本实施例：一种室内消火栓系统的消防水枪固定装置，如图2和图3所示，包括固定在消火栓箱内壁相对称的弧形板1，在弧形板1内开设有滑孔2，滑孔2内穿插有弧形滑板3，且滑孔2可以收纳弧形滑板3，在两个相对称的弧形滑板3的前端设有相对称的与消防水枪表面贴合的凹面4，靠外的凹面4上固定有相对称的导向片7，导向片7可以起到一个导向的作用，另外，在弧形滑板3的后端与滑孔2的底部固定连接有弹簧5，弹簧5的弹力驱使着两个弧形滑板3的前端相互贴合。

当需要将消防水枪安装固定时，只需将消防水枪向内移动，使消防水枪的外壁去抵触弧形滑板3前端凹面4上的导向片7，弹簧5受到推力后会收缩带动弧形滑板3向两边滑动分开，消防水枪就会顺着导向片7很容易的滑到弧形板1之间，消防水枪滑进后弹簧5的弹力会驱使弧形滑板3滑动，使得弧形滑板3的前端相互贴合，这样弧形板1和弧形滑板3就会将消防水枪卡住而起到固定的作用；当消防水枪需要拿出来使用时，同样，将消防水枪向外移动，使消防水枪的外壁抵触弧形滑板3内侧上的凹面4，消防水枪顺着凹面4向外滑动时，推动弧形滑板3向两侧滑动开从而很方便的将消防水枪拿出。

在弧形滑板3的前端分别固定有相互吸引的磁块6，当消防水枪固定在弧形板1之间时，弧形滑板3顶端的磁块6由于磁力可以相互吸引，使得整个固定装置更加的牢固，弧形板1与消火栓箱的内壁之间设有用于固定两者的魔术贴8，魔术贴8一方面可以起到固定弧形板1的作用，另一方面，魔术贴8方便拆卸，可以根据消火栓箱内部的空间结构选择合适的位置，很方便的移动固定装置重新在合适的消火栓箱的内壁上进行固定。

另外，在滑孔2的孔口处固定有延伸出来的延伸板9，弧形滑板3后端固定有与延伸板9相贴合的挡板10，挡板10与延伸板9可以相互贴合抵触，防止弹簧5将弧形滑板3弹出滑孔2，当弧形板1拆卸下来需要更换位置时，挡板10与延伸板9的相互贴合还可以使得弧形滑板3被固定在弧形板1上，避免了弧形滑板3滑落出掉在地上。

如图4和图5所示，在弧形板1上套设有防水套管11，消防水枪使用过后势必外壁和内壁会粘附有水珠，防水套管11可以防止消防水枪外壁的水珠与弧形板1接触而造成固定装置的一些部位生锈，在弧形板1的顶端还设有倾斜面13，倾斜面13有利于消防水枪上粘附的水顺着倾斜面13流下来，另外，在防水套管11上还密布有凸起12，凸起12可以增大弧形板1与消防水枪之间的摩擦力，减少消防水枪粘附有水珠时易滑动而从弧形板1之间滑动出来的可能性，在弧形板1的下方设置有用于承接水的积水容器14，积水容器14既可以承接消防水枪内壁上滴落下来的水，也可以承接从弧形板1上倾斜面13滑落下来的水，避免了水直接滴到消火栓箱上而造成生锈。
