汉麻纤维一次成纤梳理机的制作方法

本发明属汉麻成纤梳理机的设计与制造技术领域。

背景技术：

目前对于麻类植物特别是汉麻、亚麻等在脱胶后成纤梳理所使用的设备较多，其中有轻弹机、梳麻机、梳棉机等进行分级梳理，就是先用梳麻机进行初级梳理，然后用梳棉机进行再梳理。也有完全采用轻弹机进行分级梳理。轻弹机分梳原件是锯条，属握持分梳，分梳时对于纤维损伤特别多，梳理质量差造成产品分裂度低且纤维长度较短。梳麻机以罗拉式分梳为主，虽然保持了纤维一定的长度，但分梳很不充分，分裂度仍然很低。梳棉机以盖板式分梳为主，分梳力度比较强烈，能够达到一定的分裂度，但梳理后的纤维长度较短。上述几种设备无论如何搭配使用，都很难生产出既有较高的分裂度、又能够使纤维达到一定长度的高品质产品。另外还有一个重要的问题是因为使用设备较多，流程较长，初级梳理原料放置时间长，造成纤维散湿多，因为汉麻纤维的公定回潮率为12％，吸放湿特别快，只有在保持一定的回潮率时，纤维才有一定的强力并且很柔软，才能梳理出高品质纤维。因此，现有梳理操作中往往需要把初级处理品进行喷水养生，才能进入再梳理处理。

技术实现要素：

针对上述情况，本发明的目的是提供一种一次成纤梳理设备，通过合理分配盖板式分梳和罗拉式分梳，缩短设备流程，减少梳理过程中散失纤维湿度来改善梳理效果，提高产品质量。

本发明为解决上述问题所采取的技术方案是；设备由车墙板10和设备本体构成。设备本体由喂给部分、梳理一区、梳理二区以及成网条部分构成。在车墙板10的下面带有喂给电机17，在车墙板后部装有麻卷罗拉1，在麻卷罗拉的前部带有喂给罗拉2。喂给罗拉和麻卷罗拉通过链条与喂给电机连接，构成喂给部分。在车墙板下面有一锡林A电机16，在锡林A电机上面带有锡林A3，在锡林A的上面带有三个工作辊和三个转移辊。锡林A电机通过皮带与锡林A连接构成梳理一区。在锡林A的前部有一锡林B5。在锡林B的下部有一锡林B电机14。锡林B电机通过输出轴上的皮带轮连接锡林B主轴。构成梳理二区。在锡林B上部带有三个工作辊8，在工作辊之间带有三个转移辊7。在工作辊的前部带有盖板9，在盖板的上部有一大毛刷18。在锡林B右侧主轴上有一皮带轮23，在盖板上带有盖板皮带轮27，盖板皮带轮通过皮带连接主轴。在大毛刷轴上带有毛刷减速箱12。在锡林B的底部带有大漏底22。在锡林A与锡林B之间有一转移刺辊4，在转移刺辊下部有一转移刺辊电机15。转移刺辊电机与转移刺辊通过皮带连接。在锡林B的前部有一道夫6在道夫下面有一道夫电机13。在道夫电机上部有一压辊轴齿轮19，道夫电机通过皮带与压辊轴齿轮皮带轮连接，构成成网条部分。在道夫的前部有一分梳辊20，分梳辊通过皮带分别连接道夫和压辊轴齿轮。在分梳辊前部带有两个轧辊21。在道夫的右侧主轴上带有道夫皮带轮24，在分梳辊的右端上带有分梳辊齿轮25，在轧辊右端上带有轧辊齿轮26。三个齿轮相互啮合。在整个机体上带有安全盖罩11。在锡林A和锡林B上面的转移辊上都带有小链轮，通过链条相互连接。

本发明的工作原理是，启动各部分电机，各部分进入工作状态，喂给电机带动麻卷罗拉转动，麻卷退绕喂给罗拉握持，再喂给到锡林A内，进入梳理一区。锡林A剥取麻层，然后向前输送与工作辊和转移辊相遇，逐步梳理后，锡林A针面麻层被转移刺辊剥取。然后进入到锡林B，麻原料被送入梳理二区。锡林B针面麻层又与工作辊、转移辊相遇，工作辊和转移辊再对麻原料进行分梳处理。梳理后麻原料进入盖板工作区进一步分梳，梳理后麻层被道夫剥取后输送到成网条部分，通过分梳辊、轧辊输出成网条。本发明的特点是设备结构简单，操作流程短，一次梳理完毕。省去了中间原料养生程序。避免了流程长而使得原料内水分流失。又由于带有小链轮，在运行中针面产生速度差，使得各部转移辊对于原料的转移、梳理力度做到最佳程度，梳理分配合理，避免了现有设备对纤维的损伤提高了分裂度，使得处理后的纤维达到一定的长度和强力，解决了现有设备存在的问题。

附图说明

图1为本发明左侧结构示意图

1-麻卷罗拉 2-喂给罗拉 3-锡林 A4-转移刺辊 5-锡林 B6-道夫 7-转移辊 8-工作辊 9-盖板 10-车墙板 11-安全盖罩 13-道夫电机 14-毛刷减速箱 15-转移刺辊电机 16-锡林A电机 17-喂给电机 18-大毛刷 19-压辊轴齿轮 20-分梳辊 21-轧辊 22-大漏底

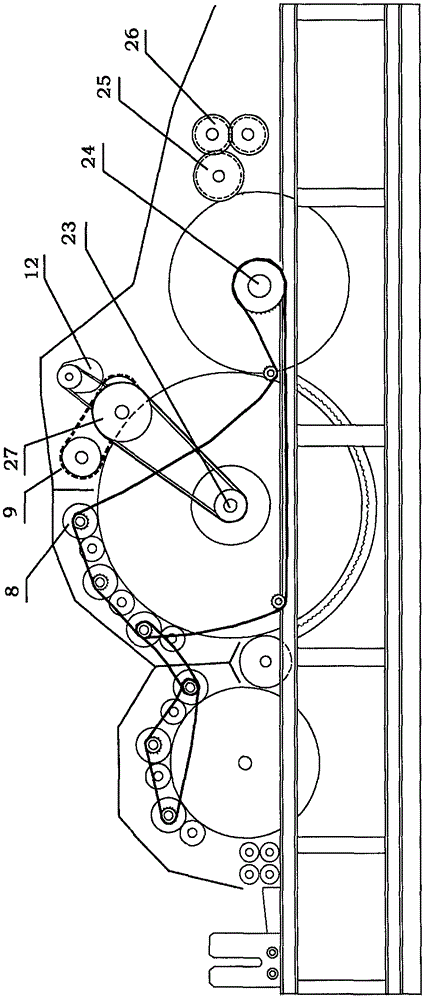

图2为本发明右侧结构示意图

8-工作辊 9-盖板 12-毛刷减速箱 23-锡林B皮带轮 24-道夫皮带轮 25-分梳辊齿轮 26-轧辊齿轮 27-盖板皮带轮

具体实施方式

下面结合附图对本发明作进一步说明；设备由车墙板10和设备本体构成。设备本体又由喂给部分、梳理一区、梳理二区以及成网条部分构成。在车墙板10的下面带有喂给电机17，在车墙板后部装有麻卷罗拉1，在麻卷罗拉的前部带有喂给罗拉2。在车墙板下面有一锡林A电机16，在锡林A电机上面带有锡林A，在锡林A的上面带有三个工作辊和三个转移辊。在锡林A的前部有一锡林B5。在锡林B的下部有一锡林B电机14。在锡林B上部带有三个工作辊8，在工作辊之间带有三个转移辊7。在工作辊的前部带有盖板9，在盖板的上部有一大毛刷18。在锡林B右侧主轴上有一皮带轮23，在盖板上带有盖板皮带轮27。在大毛刷轴上带有毛刷减速箱12。在锡林B的底部带有大漏底22。在锡林A与锡林B之间有一转移刺辊4，在转移刺辊下部有一转移刺辊电机15。在锡林B的前部有一道夫6，在道夫下面有一道夫电机13，在道夫电机上部有一压辊轴齿轮19。在道夫的前部有一分梳辊20，在分梳辊前部带有两个轧辊21。在道夫的右侧主轴上带有道夫皮带轮24，在分梳辊的右端上带有分梳辊齿轮25，在轧辊右端上带有轧辊齿轮26。三个齿轮相互啮合。在整个机体上带有安全盖罩11。在锡林A和锡林B上面的转移辊上都带有小链轮，通过链条相互连接。
