一种纱线重量计量装置的制作方法

本实用新型涉及一种称重装置，具体涉及一种纱线重量计量装置，属于纺织机械技术领域。

背景技术：

现有技术的纱线筒子主要是通过目测外形大小来衡量其规格，但是这种做法计量不精确，从而造成每锭纱线的长度不一。当纱锭在使用时，多出来的纱线将不能被充分利用，从而造成了原材料的浪费，提高了生产成本。

较为先进的纱线生产设备通过角度传感器来检测纱线筒子的外径，然而，纱线筒子上的纱线疏密程度不一致，也不可能准确计算出纱线的重量。

因此，为解决上述技术问题，确有必要提供一种具有改良结构的纱线重量计量装置，以克服现有技术中的所述缺陷。

技术实现要素：

为解决上述问题，本实用新型的目的在于提供一种结构简单，使用方便，计量准确的纱线重量计量装置。

为实现上述目的，本实用新型采取的技术方案为：一种纱线重量计量装置，其包括机架、固定钣金件、重量传感器、纱座以及卷绕机头；其中，所述固定钣金件固定于机架的底部；所述重量传感器安装于固定钣金件的底部；所述纱座支承于重量传感器上；所述卷绕机头安装于机架的顶部，其和重量传感器电性连接。

本实用新型的纱线重量计量装置进一步设置为：所述机架上自下而上依次设置过丝座、超喂装置和张力调节装置。

本实用新型的纱线重量计量装置还设置为：所述卷绕机头抵接于一摩擦辊上。

与现有技术相比，本实用新型具有如下有益效果：本实用新型的纱线重量计量装置结构简单，使用方便，其通过重量传感器称量纱座上纱线减少的重量，进而来得出卷绕机头上成型的纱线的重量，能够准确控制每一卷纱线筒子的重量和长度。

【附图说明】

图1是本实用新型的纱线重量计量装置的结构示意图。

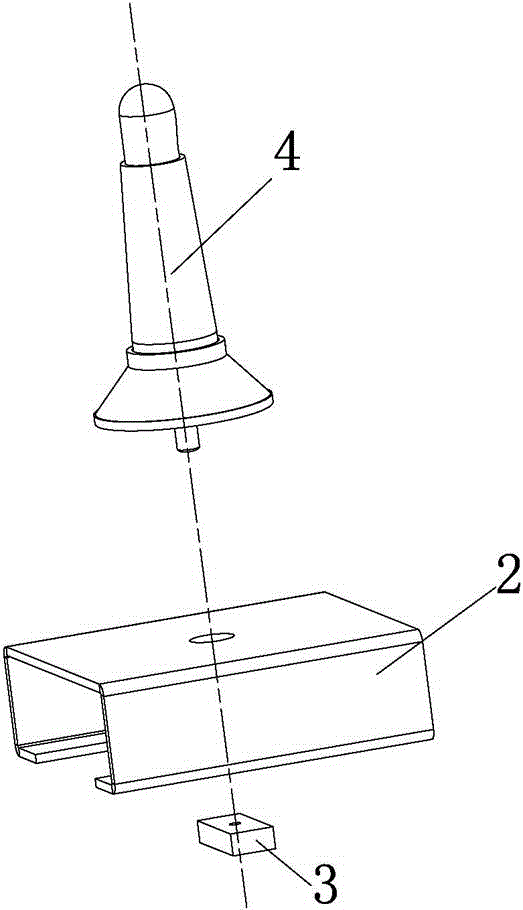

图2是图1的局部立体分解图。

【具体实施方式】

请参阅说明书附图1和附图2所示，本实用新型为一种纱线重量计量装置，其由机架1、固定钣金件2、重量传感器3、纱座4以及卷绕机头5等几部分组成。

其中，所述固定钣金件2固定于机架1的底部。所述机架1上自下而上依次设置用于限位纱线位置的过丝座6、用于喂入纱线的超喂装置7和用于调节纱线张力的张力调节装置8。

所述重量传感器3安装于固定钣金件2的底部。

所述纱座4支承于重量传感器3上，通过所述重量传感器3能够称量纱座4上纱线的重量。

所述卷绕机头5安装于机架1的顶部，其用于将纱线卷绕成型。所述卷绕机头5和重量传感器3电性连接。所述卷绕机头5抵接于一摩擦辊9上。

本实用新型的纱线重量计量装置的设计原理如下：通过重量传感器3称量纱座4上纱线减少的重量，进而来得出卷绕机头5上成型的纱线的重量，当重量传感器3测得的重量达到设定值时，其能够使卷绕机头5停止卷绕，能够准确控制每一卷纱线筒子的重量和长度。

以上的具体实施方式仅为本创作的较佳实施例，并不用以限制本创作，凡在本创作的精神及原则之内所做的任何修改、等同替换、改进等，均应包含在本创作的保护范围之内。
