一种接地式防静电纸袋机的制作方法

本实用新型涉及纸袋生产领域，具体涉及一种接地式防静电纸袋机。

背景技术：

在纸袋生产领域中，由于一些特定用途的纸袋要求防漏水，防油污或者具有较高的抗撕裂性能，因此需要利用表面覆盖有塑料薄膜的纸料来进行生产和加工，以满足需求。

但是，表面覆盖有塑料薄膜的纸料在生产、装箱、运输、拆箱和拆卷过程中往往会附带有静电，由于静电的危害性较大，需及时去除，否则将会严重影响纸料的后续加工过程，严重时还会产生安全隐患；但是，现有的纸袋机大多不具备消除静电的功能。

技术实现要素：

本实用新型的目的是：提供一种接地式防静电纸袋机，可通过导电轮和接地线除去静电，避免因静电产生的安全隐患。

为了实现上述目的，本实用新型提供如下的技术方案：

一种接地式防静电纸袋机，包括纸袋机本体、导电轮、橡胶轮、支撑臂和接地线；所述纸袋机本体的上游端设置有供料架，所述支撑臂通过铰链与供料架内壁连接，所述导电轮通过轴承与导电轮架连接，所述橡胶轮通过轴承与橡胶轮架连接，所述导电轮架和橡胶轮架均与支撑臂铰接，所述接地线与支撑臂连接，所述接地线下端设置有星爪扣。

进一步地，所述导电轮架与橡胶轮架之间设置有拉紧簧。

进一步地，所述导电轮、导电轮架和支撑臂的材质均为导电材料。

进一步地，所述星爪扣位于地下。

进一步地，所述接地线为裸铜软线。

本实用新型的有益效果为：1、接地式防静电纸袋机可通过导电轮和接地线将表面覆盖有塑料薄膜的纸料上附带的静电被大地中和，可避免因静电产生的安全隐患；2、导电轮可由橡胶轮和拉紧簧辅助紧贴纸料，可防止导电轮与纸料接触不紧密；3、接地线下端设置有星爪扣，可保证接地线与大地的电荷传递能力。

附图说明

图1为本实用新型一种接地式防静电纸袋机的轴测图。

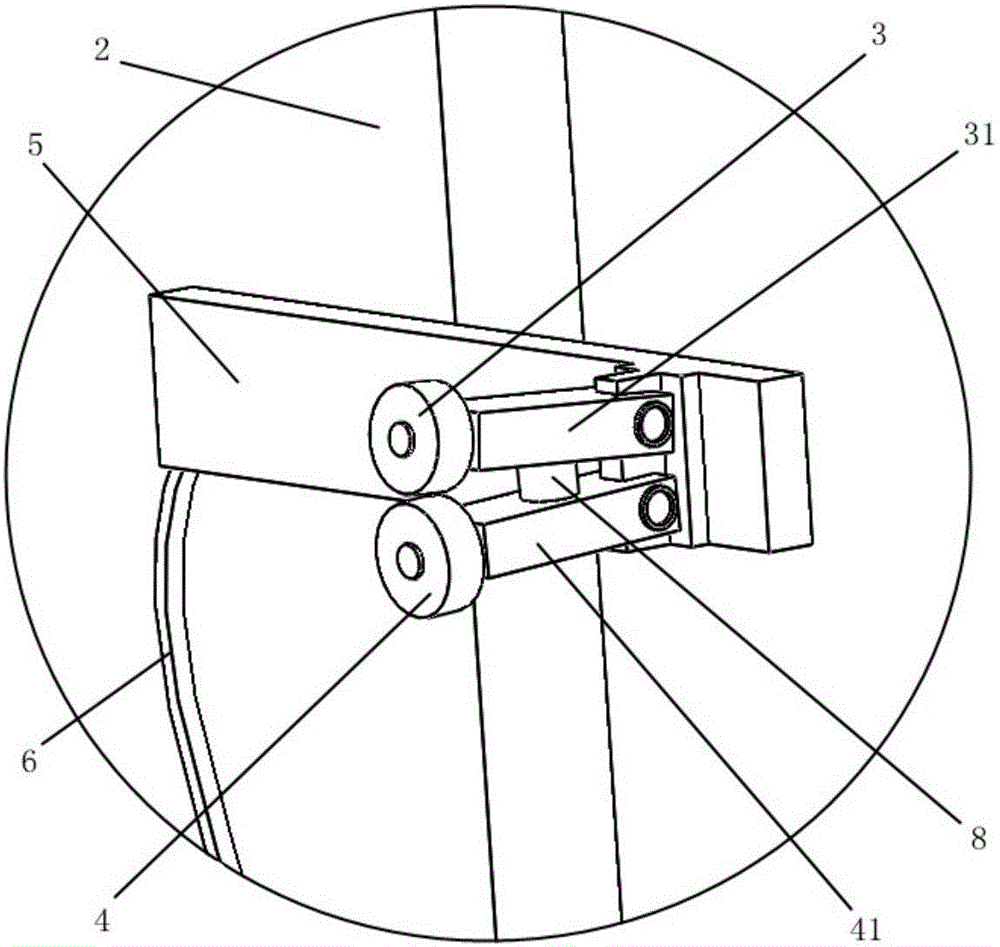

图2为本实用新型一种接地式防静电纸袋机的A局部放大图。

图3为本实用新型一种接地式防静电纸袋机的B局部放大图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型作进一步的详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

参考图1、图2和图3，一种接地式防静电纸袋机，包括纸袋机本体1、导电轮3、橡胶轮4、支撑臂5和接地线6；所述纸袋机本体1的上游端设置有供料架2，所述支撑臂5通过铰链与供料架2内壁连接，所述导电轮3通过轴承与导电轮架31连接，所述橡胶轮4通过轴承与橡胶轮架41连接，所述导电轮架31和橡胶轮架41均与支撑臂5铰接，所述接地线6与支撑臂5连接，所述接地线6下端设置有星爪扣7。

所述导电轮架31与橡胶轮架41之间设置有拉紧簧8，拉紧簧8用于保持导电轮架31与橡胶轮架41之间的拉紧力，进而保证导电轮3与纸料的贴紧。

所述导电轮3、导电轮架31和支撑臂5的材质均为导电材料，保证纸料上的电荷可经导电轮3、导电轮架31、支撑臂5、接地线6和星爪扣7传入大地。

所述星爪扣7位于地下，所述星爪扣7用于增强接地线6与大地的电荷传递能力。

所述接地线6为裸铜软线。

上述实施例用于对本实用新型作进一步的说明，但并不将本实用新型局限于这些具体实施方式。凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应理解为在本实用新型的保护范围之内。
