一种布浆均匀的造纸设备用流浆箱的制作方法

本实用新型涉及造纸设备技术领域，具体为一种布浆均匀的造纸设备用流浆箱。

背景技术：

流浆箱是造纸机的关键设备，它决定纸幅的成形以及纸幅定量分布的均匀性和稳定性，并对成纸的物理强度特性有很大的影响，它的独特作用就是将箱体内的浆流和水流转变成薄而均一的布满纸机全幅的浆流,要求纤维悬浮液不产生絮聚和浆道，传统的造纸设备用流浆箱，不能够快速的对浆流中的纤维絮聚团，从而使得生产出的纸张厚度不一，大大降低了生产质量，在生产的过程中，流浆箱内的浆流容易冷却凝固，不利于纸张的生产，而且传统的造纸设备用流浆箱功能比较单一，不具备滤浆和照明的功能，不能满足工作人员的使用需求。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种布浆均匀的造纸设备用流浆箱。

为了解决上述技术问题，本实用新型提供了如下的技术方案：一种布浆均匀的造纸设备用流浆箱，包括箱体和匀浆泵，所述箱体的一侧设有等间距分布的匀浆出口，且箱体的另一侧安装有匀浆泵，所述箱体的内腔中部设置有等间距分布的匀浆辊，且箱体的内腔底部安装有平板热管匀热器，所述匀浆泵的输出轴通过联轴器与匀浆辊连接，所述匀浆辊的下方安装有滤浆格栅，所述箱体的前侧壁上安装有操控面板，且箱体的后侧壁上安装有蛇皮管，所述蛇皮管的顶端通过旋转轴连接有照明灯。

优选的，所述操控面板由显示屏、调速旋钮和功能键组成，且操控面板通过导线与匀浆泵和平板热管匀热器连接。

优选的，所述箱体的前侧面安装有观察窗，且观察窗位于操控面板一侧。

优选的，所述照明灯的外侧套装有透明防护灯罩。

优选的，所述滤浆格栅内侧设置有滤浆网。

优选的，所述箱体的底部固定有防滑底座。

本实用新型所达到的有益效果是：该装置结构新颖，使用方便，通过在箱体内腔中部设置有的等间距分布的匀浆辊，能够快速的分散浆流中的纤维絮聚团，使得箱体内的浆流布浆更加均匀，从而可以提高生产出的纸页的均匀度，保障了生产质量，通过在匀浆辊下方设置有的滤浆格栅，能够实现对流浆进行过滤和细化的功能，使得经滤浆格栅滤浆后的浆流更加细腻，进一步提高了生产质量，通过在箱体内腔底部安装有的平板热管匀热器，能够实现对箱体内的浆流加热的功能，避免浆流冷却凝固，通过在箱体前面壁安装有的观察窗，便于工作人员观察箱体内的浆流匀浆情况，而且通过箱体前侧面安装有的操控面板，便于工作人员调控匀浆泵的匀浆速度，操作简单方便，大大提高了工作人员的劳动强度，通过在蛇皮管顶端安装有的照明灯，具有照明的功能，便于工作人员在周围环境光线不足的情况下工作，且方便调节照明灯的使用角度，通过在照明灯外侧套装有的透明防护灯罩，能够有效保障照明灯不受损坏，延长了照明灯的使用寿命。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的结构示意图；

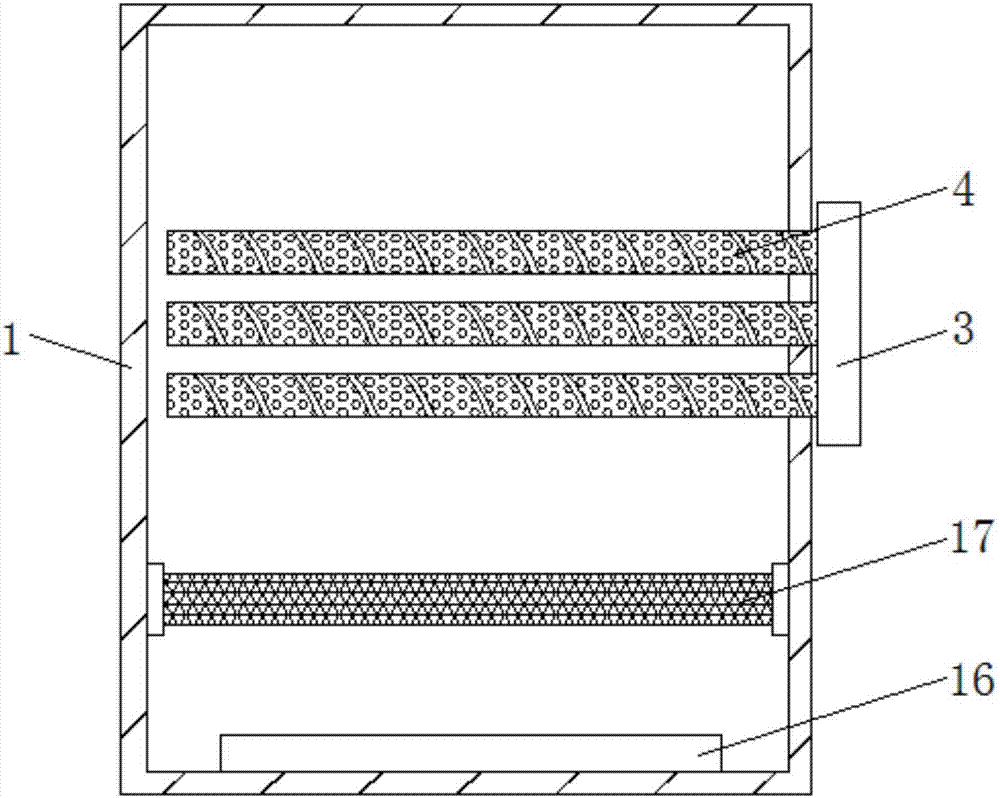

图2是本实用新型的箱体内部结构图；

图3是本实用新型的滤浆格栅结构图。

1、箱体；2、匀浆泵；3、联轴器；4、匀浆辊；5、匀浆出口；6、防滑底座；7、观察窗；8、操控面板；9、功能键；10、调速旋钮；11、显示屏；12、蛇皮管；13、旋转轴；14、照明灯；15、透明防护灯罩；16、平板热管匀热器；17、滤浆格栅；18、滤浆网。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-3所示，一种布浆均匀的造纸设备用流浆箱，包括箱体1和匀浆泵2，箱体1的一侧设有等间距分布的匀浆出口5，且箱体1的另一侧安装有匀浆泵2，箱体1的内腔中部设置有等间距分布的匀浆辊4，能够快速的分散浆流中的纤维絮聚团，使得箱体1内的浆流布浆更加均匀，从而可以提高生产出的纸页的均匀度，保障了生产质量，箱体1的内腔底部安装有平板热管匀热器16，能够实现对箱体1内的浆流加热的功能，避免浆流冷却凝固，匀浆泵2的输出轴通过联轴器3与匀浆辊4连接，匀浆辊4的下方安装有滤浆格栅17，能够实现对流浆进行过滤和细化的功能，使得经滤浆格栅17滤浆后的浆流更加细腻，进一步提高了生产质量，箱体1的前侧壁上安装有操控面板8，且箱体1的后侧壁上安装有蛇皮管12，蛇皮管12的顶端通过旋转轴13连接有照明灯14，具有照明的功能，便于工作人员在周围环境光线不足的情况下工作，且方便调节照明灯14的使用角度，操控面板8由显示屏11、调速旋钮10和功能键9组成，便于工作人员调控匀浆泵2的匀浆速度，操作简单方便，大大提高了工作人员的劳动强度，操控面板8通过导线与匀浆泵2和平板热管匀热器16连接，箱体1的前侧面安装有观察窗7，且观察窗7位于操控面板8一侧，便于工作人员观察箱体1内的浆流匀浆情况，照明灯14的外侧套装有透明防护灯罩15，能够有效保障照明灯14不受损坏，延长了照明灯14的使用寿命，滤浆格栅17内侧设置有滤浆网18，箱体1的底部固定有防滑底座6。

工作原理：本实用新型使用时，通过操控面板8上的功能键9启动匀浆泵2，并利用调速旋钮10调节匀浆泵2的转速，以使匀浆泵2的转速满足使用的需求，匀浆泵2工作通过联轴器3带动匀浆辊4转动，箱体1内的浆流在匀浆辊4的搅拌转动下，使得浆流中的纤维絮聚团被快速的分散，分散后的浆流经滤浆格栅17的过滤和细化下，使得浆流布浆更加均匀、细腻，同时在流浆箱工作的过程中，可以利用操控面板8上的功能键9启动平板热管匀热器16，平板热管匀热器16能够实现对箱体1内的浆流加热的功能，避免浆流冷却凝固，最终，经匀浆过后的浆流从匀浆出口5流出。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
