一种智能便携式扫描打印装置的制作方法

本发明涉及一种扫描装置，尤其涉及到一种智能便携式扫描打印装置，主要用于办公和文稿工作使用的扫描和打印装置，尤其是外出办公和学生笔记记录。

背景技术：

目前，市场上现有的扫描仪仅只有扫描和电子文稿储存功能，打印出文稿需要外界的打印设备，同时电源一般采用5号电池或一般的锂电池，使用的时间短。特别是对于现在大部分阅读者，想记录小段文稿并能同时记录自己的笔记的，还有学生想仅打印出一道题目的时候，不需要一张大纸，只需一张小纸条用于迁移贴在其他地方。现在的扫描打印装置都无法实现。

技术实现要素：

本发明的目的在于解决扫描后的文稿在存为电子版的同时，能通过打印设备同时打印出所需要的小段部分文稿，也可实时进行扫描后的文稿阅读的问题，提高效率，提供一种智能便携式扫描打印装置。

解决扫描文稿后，能实时阅读电子版文稿和实时获得纸质版文稿的问题。

本发明的目的通过如下技术方案实现：

一种智能便携式扫描打印装置，包括主体、移动电源和底盖，所述的移动电源通过电路可拆卸地插接设置在主体一端，为主体的外充电源模块，在主体没有足够电量时可进行充电；所述底盖可拆卸地连接设置在所述主体底部，作为主体底部的保护外壳；所述主体包括打印部分和扫描部分，所述打印部分设置在主体相对移动电源的一端，包括用于装载小型打印纸的打印纸滚轮、打印条出口处和弧形外壳盖，所述扫描部分包括位于主体底部的扫描条和滚轮，主体外表面设置有液晶显示屏、按键组和MicroSD卡槽，所述主体内设置有与所述移动电源、液晶显示屏、打印部分、扫描部分、按键组和MicroSD卡槽电路连接的多重电路模块；所述的底盖上嵌设有电路连接的触摸显示屏和电路模块，触摸显示屏可作为电子文稿的阅读和查阅的显示窗口。

进一步地，所述的多重电路模块包括电量控制模块，扫描驱动模块、打印驱动模块、数据传输模块、无线通信模块和人机交互控制模块。

进一步地，所述的主体一端设置有MicroUSB-1母头，所述移动电源上设置有与所述MicroUSB-1母头相匹配的MicroUSB公头以及作为电源输入接口的MicroUSB-3母头，所述的MicroUSB公头作为移动电源的电源输出接口，所述的MicroUSB-3母头作为移动电源的电源输入接口。

进一步地，所述主体内还是设置有用于供电的内置锂电池，保证供电的持续性和可靠性。

进一步地，所述主体外表面还是设置有为USB接口进行数据传输的通道口USB接口母座。

进一步地，所述滚轮为长形橡胶导轮，形成两排均匀设在主体底部，且对称地位于扫描条的两外侧。

进一步地，所述的扫描条设在主体底部的中间部分，至少设有两条平行排列的扫描条，扫描条的长度与主体长度相一致，能进行全方位的扫描。

进一步地，所述主体及移动电源的底部沿边缘均匀设置有若干凹槽，所述底盖沿边缘均匀设置有若干嵌入所述凹槽实现快速拆接的凸起，方便底盖和主体的组合和分拆。

进一步地，所述的电路模块设在底盖的一侧，包括用于电源和数据输入接口的MicroUSB-2母头、与所述触摸显示屏电路连接的电量控制模块、液晶屏电路模块。

进一步地，所述的电路模块还包括与主体实现数据无线传输的无线通信模块。

相对于现有技术，本发明具有如下优点和技术效果：

1）本发明能将扫描对象无间隙的全面扫描。

2）本发明能将扫描对象传输到触摸显示屏进行全屏显示。

3）本发明创新地将打印设备和移动电源结合在一起，使得扫描对象能实时打印出来和进行电子版的阅读，使用移动电源提供电量，能长时间使用。

4）本发明的结构设计结合书本的形状，主体的一侧为弧形状，能与书本进行紧密的贴合。

5）本发明能实时将扫描对象通过小纸条打印。

附图说明

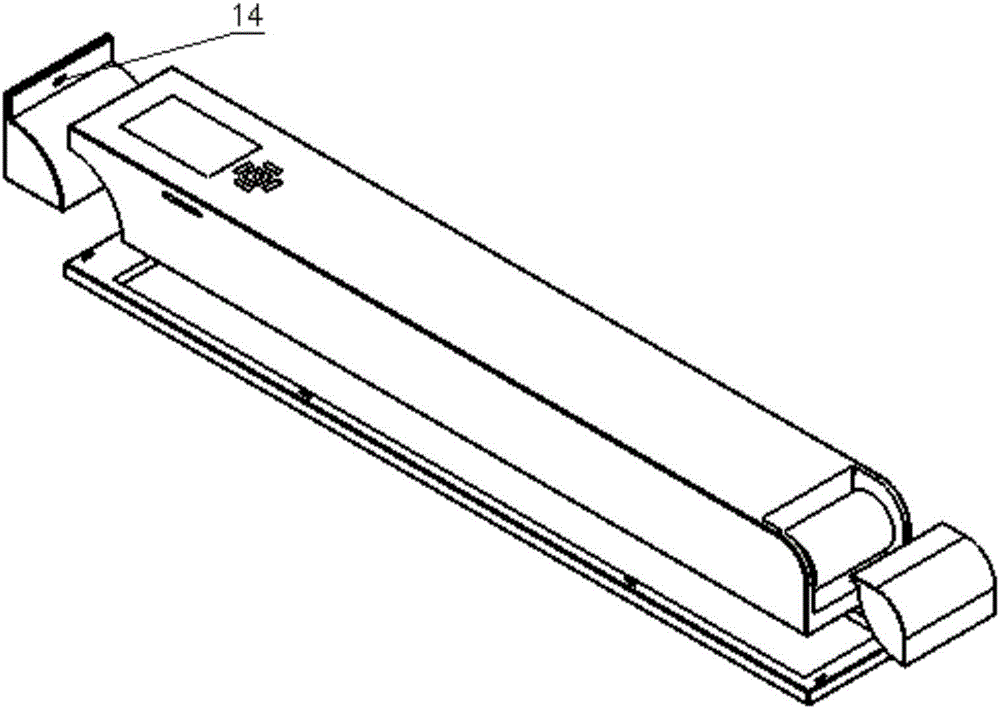

图1为本发明实施例立体爆炸结构示意图；

图2为本发明实施例另一视角的立体爆炸结构示意图；

图3为本发明实施例侧视爆炸结构示意图；

图4为本发明实施例俯视爆炸结构示意图；

图5为本发明实施例立体结构示意图；

图6为本发明实施例仰视结构示意图；

图7为本发明实施例右视结构示意图。

图中所示为：1-移动电源；2- MicroUSB-1母头；3-液晶显示屏；4-按键组；5- MicroSD卡槽；6-主体；7-打印纸滚轮；8-外壳盖；9-凸起；10-底盖；11-触摸显示屏；12-电路模块；13- MicroUSB-2母头；14-MicroUSB公头；15- USB接口母座；16-滚轮；17-凹槽；18-扫描条；19-MicroUSB-3母头；20-打印条出口处。

具体实施方式

为更好地理解本发明，下面结合附图对本发明的具体实施作进一步说明。

如图1所示，一种智能便携式扫描打印装置，包括主体6、移动电源1和底盖10，所述的移动电源1通过电路可拆卸地插接设置在主体6一端，为主体6的外充电源模块，在主体6没有足够电量时可进行充电；所述底盖10可拆卸地连接设置在所述主体6底部，作为主体6底部的保护外壳；所述主体6包括打印部分和扫描部分，所述打印部分设置在主体6相对移动电源1的一端，包括用于装载小型打印纸的打印纸滚轮7、打印条出口处20和弧形外壳盖8，所述扫描部分包括位于主体6底部的扫描条18和滚轮16，主体6顶面设置有液晶显示屏3、按键组4，侧面设置MicroSD卡槽5，所述主体6内设置有与所述移动电源1、液晶显示屏3、打印部分、扫描部分、按键组4和MicroSD卡槽5电路连接的多重电路模块；所述的底盖10上嵌设有电路连接的触摸显示屏11和电路模块12，触摸显示屏11可作为电子文稿的阅读和查阅的显示窗口。

如图1、图2和图5所示移动电源1为独立部分，可与主体6进行装配和拆卸，能给予主体6提供电源。

具体而言，所述的多重电路模块包括电量控制模块，扫描驱动模块、打印驱动模块、数据传输模块、无线通信模块和人机交互控制模块等，实现打印、扫描机数据传输的控制。

如图1、图2和图6所示，所述的主体6一端设置有MicroUSB-1母头2，所述移动电源1上设置有与所述MicroUSB-1母头2相匹配的MicroUSB公头14以及作为电源输入接口的MicroUSB-3母头19，所述的MicroUSB公头作为移动电源的电源输出接口，所述的MicroUSB-3母头作为移动电源的电源输入接口，所述MicroUSB-1母头2能与移动电源1和通过数据线等充电器实现电源传输，同时通过数据线能实现数据传输。

如图1、图2、图4、图5和图7所示，打印纸滚轮7设在主体6的打印部分内部，用于装载小型打印纸，实现将数据进行打印的功能。外壳盖8为打印部分的保护外壳，实现遮光和防尘功能。打印条出口处20设在打印纸滚轮7下端，作为打印纸通过打印通道后的出口。

另外，所述主体6内还是设置有用于供电的内置锂电池，保证供电的持续性和可靠性。

如图1、图2、图4和图5所示，本实施例的所述液晶显示屏3设在主体6的顶部，作为显示信息的窗口。按键组4设有五个按键，分布在主体6的顶部，且位于液晶显示屏3的一侧。其中，中部为一个正方形按键，为主菜单按键，四周为矩形按键，分别为确认、上、返回和下。而MicroSD卡槽5设在主体6的一侧，用于插入MicroSD卡，作为进行数据存储和读取的接口。

如图3所示，所述主体6一侧还是设置有为USB接口进行数据传输的通道口USB接口母座15。

如图3和图6所示，所述滚轮16为长形橡胶导轮，共6个滚轮16形成两排分别在主体6的底部，且对称地位于扫描条18的两外侧，实现主体6与扫描对象之间平滑的移动。

如图6所示，所述的扫描条设在主体6底部的中间部分，设有两条平行排列的扫描条18，扫描条18的长度与主体6长度相一致，延伸到了主体6的长度方向的两侧，能进行全方位的精准扫描。

如图1、图2和图3、图6所示，所述主体6及移动电源1的底部沿边缘均匀设置有若干凹槽17，所述底盖10沿边缘均匀设置有若干嵌入所述凹槽17实现快速拆接的凸起9，方便底盖10和主体6的组合和分拆。

如图1和图2所示，所述的电路模块12设在底盖10的一侧，包括用于电源和数据输入接口的MicroUSB-2母头13、与所述触摸显示屏11电路连接的电量控制模块、液晶屏电路模块，实现底盖10的部分独立功能。

另外，所述的电路模块12还包括与主体6实现数据无线传输的无线通信模块，这样主体6和底盖10之间既可以通过数据线进行数据的有线传输，也可通过蓝牙或Wifi等无线通信技术实现数据无线传输。

本实施例提供的智能便携式扫描打印装置，除了自身移动电源1外，其他移动电源也可为主体6和底盖10进行充电。

本实施例提供的智能便携式扫描打印装置，能根据需要实时选择性的将扫描对象通过小纸条打印。

本发明的实施方式并不受上述实施例的限制，其他的任何未背离本的精神实质与原理下所做的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本的保护范围之内。
