直喷印花机的制作方法

本实用新型涉及一种印花机，尤其涉及一种直喷印花机。

背景技术：

现有技术的直喷射印花机中，实用面窄，不能实现灵活进行印花喷射，而且在喷画途中，印花物因厚度材料的不同，可能会导致印花的不同程度的变样，在喷射颜料时，印花物可能会因为颜料湿度，导致印花物产生扩张变样，使制作途中出现不必要的损耗；并且现有技术的印花机不能有效得提供图样的给予，不能方便人们的使用，所以，现社会需要的是一种适应面广阔的印花机。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，提供一种更加灵活化、使用方便的直喷印花机。

一种直喷印花机，主要包括有：操作机床、喷墨操作箱、切割机架、花布传递轮，所述的操作机床一侧设置有手动控制板，所述的手动控制板中心位置设置头应急按钮所述的操作机床上方设置有工作板，所述的工作板边缘均设置有织物延展托架，所述的工作板两侧设有导轨，所述的导轨连接切割机架，所述的切割机架通过两侧的滑动支撑架连接下方的导轨，所述的切割机架下方安装有切割刀片，该所述的切割机架下方设置有切割槽；该所述的操作机床的一端连接花布传递轮，所述的花布传递轮通过固定卡扣固定在操作机床；所述的操作机床一侧设置有喷墨操作箱，并安装有喷墨支杆，所述的喷墨支杆通过操作机床另一侧设置的固定块与喷墨操作箱进行固定；所述的喷墨操作箱前方设置有控制电脑，并通过轴杆进行连接。

所述的直喷印花机，所述的控制电脑下方设置头操作键盘，并通过轴杆连接在操作机床，可进行多角度的转动。

所述的喷墨印花机，所述的喷墨操作箱内部设置有数值显示屏幕，所述的数值显示屏幕一侧设置有墨水集中箱，所述的墨水集中箱下方设置有打印出口，并内部设置有打印机：所述的打印出口下方安装有零件收集箱，所述的喷墨操作箱一侧设置有联动导轨，并连接喷墨支杆，所述的喷墨支杆上方设置有危险提示灯。

所述的喷墨操作箱，所述的喷墨支杆下方设置有直喷头，所述的直喷头下方安装有喷射嘴，所述的喷射嘴采用针头型喷嘴，所述的喷射嘴使用转动轴连接上方的移动盘，所述的移动盘通过两侧连接的移动带进行左右移动，并固定连接在喷墨支杆下方。

所述的喷墨操作箱，所述的喷墨操作箱与固定块内侧均设置有多个滚动轮，并与操作机床相连接，可进行前后移动。

本实用新型的有益效果是：多个导轨的连接，使直喷印花机可进行更加灵活化的喷花，工作板上方设置织物延展托架可对织物进行一定程度的延伸固定，可通过电脑进行织物延展托架的位置调整，操作机床一侧设置的手动控制板，可收缩到机床内部，提供更加简洁的外形，该操作机床上方设置的喷墨操作箱内部增加了打印机的存在，使该印花机功能多样化，使用方便。

附图说明

图1是直喷印花机示意图。

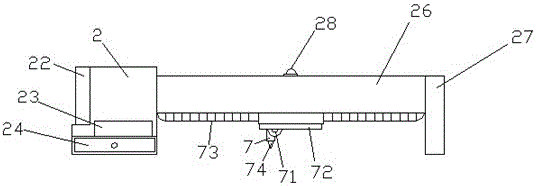

图2是直喷印花机喷墨操作箱。

图3是直喷印花机操作机床。

具体实施方式

为了对本实用新型的结构、特征及其功效，能有更进一步地了解和认识，现举一较佳实施例，并结合附图详细说明如下：

如图1至图3一种直喷印花机，主要包括有：操作机床1、喷墨操作箱2、切割机架3、花布传递轮4，所述的操作机床1一侧设置有手动控制板6，所述 的手动控制板6中心位置设置头应急按钮61所述的操作机床1上方设置有工作板11，所述的工作板11边缘均设置有织物延展托架12，所述的工作板11两侧设有导轨33，所述的导轨33连接切割机架3，所述的切割机架3通过两侧的滑动支撑架31连接下方的导轨33，所述的切割机架3下方安装有切割刀片32，该所述的切割机架3下方设置有切割槽34；该所述的操作机床1的一端连接花布传递轮4，所述的花布传递轮4通过固定卡扣41固定在操作机床1；所述的操作机床1一侧设置有喷墨操作箱2，并安装有喷墨支杆26，所述的喷墨支杆26通过操作机床1另一侧设置的固定块27与喷墨操作箱2进行固定；所述的喷墨操作箱2前方设置有控制电脑5，并通过轴杆52进行连接。

该直喷印花机中，所述的控制电脑5下方设置头操作键盘51，并通过轴杆52连接在操作机床1，可进行多角度的转动。

该喷墨操作箱2中，所述的喷墨操作箱2内部设置有数值显示屏幕21，所述的数值显示屏幕21一侧设置有墨水集中箱22，所述的墨水集中箱22下方设置有打印出口23，并内部设置有打印机：所述的打印出口23下方安装有零件收集箱24，所述的喷墨操作箱2一侧设置有联动导轨25，并连接喷墨支杆26，所述的喷墨支杆26上方设置有危险提示灯28。

该喷墨操作箱2中，所述的喷墨支杆26下方设置有直喷头7，所述的直喷头7下方安装有喷射嘴74，所述的喷射嘴74采用针头型喷嘴，所述的喷射嘴74使用转动轴71连接上方的移动盘72，所述的移动盘72通过两侧连接的移动带73进行左右移动，并固定连接在喷墨支杆26下方。

该喷墨操作箱2中，所述的喷墨操作箱2与固定块27内侧均设置有多个滚动轮，并与操作机床1相连接，可进行前后移动。

该直喷印花机内部多个导轨的连接，使改直喷印花机可进行更加灵活化的喷花，工作板上方设置织物延展托架12可对织物进行一定程度的延伸固定，可通过电脑进行织物延展托架12的位置调整。

操作机床一侧设置的手动控制板6，可收缩到机床内部，提供更加简洁的外形，该操作机床上方设置的喷墨操作箱2内部增加了打印机的存在，使该印花机功能多样化。

以上所述仅为本实用新型之较佳实施例而已，并非以此限制本实用新型的实施范围，凡熟悉此项技术者，运用本实用新型的原则及技术特征，所作的各种变更及装饰，皆应涵盖于本权利要求书所界定的保护范畴之内。
