一种烫金印刷机传动系止动机构的制作方法

本实用新型涉及一种印刷机构，特别涉及一种烫金印刷机传动系止动机构。

背景技术：

烫金印刷机一般由装版、涂墨、压印、输纸等机构组成，印刷机在使用过程中经常会出现各种问题,经常损坏机件、电气故障频繁出现。现有的烫金印刷机停止工作后，传动系的传动辊还容易打滑，从而大大降低传动系的使用寿命。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种当印刷机停止工作时，可以将止动片的两端安装在印刷机传动系的传动辊之间，从而可以起到止动的作用，能防止印刷机传动系的传动辊打滑，方便印刷工作的烫金印刷机传动系止动机构。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种烫金印刷机传动系止动机构，包括第一固定板与安装轴，第一固定板上设有扣槽，第一固定板上设有卡槽，第一固定板上设有第二固定板，第二固定板的一端通过第一固定销固定在第一固定板上，第二固定板的另一端通过第二固定销固定在第一固定板上；安装轴的外轴面套装有第一平面轴承与第二平面轴承，第一固定板与安装轴之间设有止动片，止动片的中部设有弯折部，止动片的中部穿过扣槽；止动片的一端设置在安装轴上，止动片的一端设置在第一平面轴承与第二平面轴承之间，止动片的另一端设置在止动片的一端的上方。

进一步地，所述第二固定板包括固定块和与固定块连接的定位块。

进一步地，所述卡块、固定块以及定位块为一体结构。

进一步地，所述固定块与定位块的横截面为T型形状。

进一步地，所述定位块上设有定位槽。

采用上述技术方案的烫金印刷机传动系止动机构，可以将该止动机构安装在烫金印刷机上的传动系位置，可以将安装轴与第一固定板安装在烫金印刷机上的传动系位置，当印刷机停止工作时，可以将止动片的两端安装在印刷机传动系的传动辊之间，从而可以起到止动的作用，能防止印刷机传动系的传动辊打滑，方便印刷工作。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型烫金印刷机传动系止动机构的结构示意图；

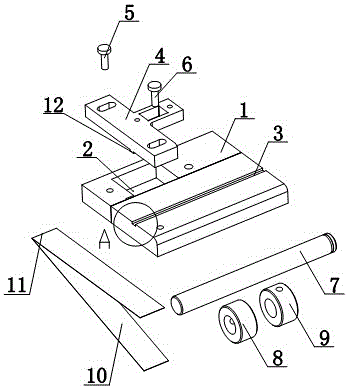

图2为本实用新型烫金印刷机传动系止动机构的部件分解图；

图3为图2中A区域的细节放大图；

图4为本实用新型所述固定板的结构示意图；

图5为图4中B区域的细节放大图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，一种烫金印刷机传动系止动机构，包括第一固定板1与安装轴7，第一固定板1上设有扣槽2，第一固定板1上设有卡槽3，第一固定板1上设有第二固定板4，第二固定板4的一端通过第一固定销5固定在第一固定板1上，第二固定板4的另一端通过第二固定销6固定在第一固定板1上；安装轴7的外轴面套装有第一平面轴承8与第二平面轴承9，第一固定板1与安装轴7之间设有止动片10，止动片10的中部设有弯折部11，止动片10的中部 穿过扣槽2；止动片10的一端设置在安装轴7上，止动片10的一端设置在第一平面轴承8与第二平面轴承9之间，止动片10的另一端设置在止动片10的一端的上方；第二固定板4包括固定块13和与固定块13连接的定位块14，卡块12、固定块13以及定位块14为一体结构；固定块13与定位块14的横截面为T型形状；定位块14上设有定位槽15。

本实用新型烫金印刷机传动系止动机构，可以将该止动机构安装在烫金印刷机上的传动系位置，可以将安装轴7与第一固定板1安装在烫金印刷机上的传动系位置，当印刷机停止工作时，可以将止动片10的两端安装在印刷机传动系的传动辊之间，从而可以起到止动的作用，能防止印刷机传动系的传动辊打滑，方便印刷工作。

其中，第二固定板4包括固定块13和与固定块13连接的定位块14，卡块12、固定块13以及定位块14为一体结构；固定块13与定位块14的横截面为T型形状；定位块14上设有定位槽15；所以固定更加牢固。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
