一种通用机械机构演示教具的制作方法

技术特征：

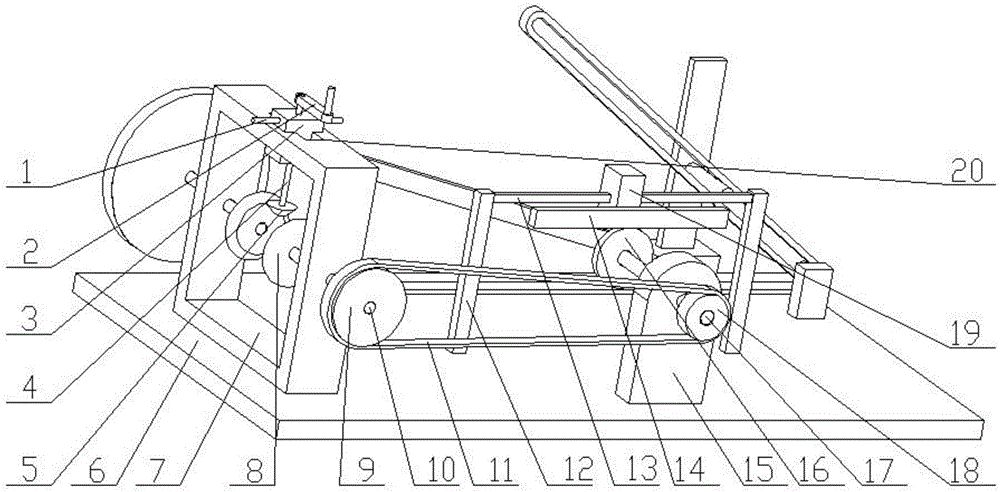

1.一种通用机械机构演示教具，包括手杆(1)、手旋杆(2)、滑座(3)、轴杆Ⅰ(4)、锥齿轮Ⅰ(5)、底板(6)、矩形架(7)、锥齿轮Ⅱ(8)、皮带轮Ⅰ(9)、轴杆Ⅱ(10)、皮带(11)、方形滑道架(12)、方形滑道(13)、齿条(14)、轴杆架(15)、齿轮(16)、轴杆Ⅲ(17)、皮带轮Ⅱ(18)、滑块Ⅰ(19)、滑槽Ⅰ(20)、圆盘(21)、轴杆Ⅳ(22)、锥齿轮Ⅲ(23)、连杆(24)、T形滑道(25)、滑柱架(26)、滑柱(27)、滑块Ⅱ(28)、连接座(29)、滑槽Ⅱ(30)和滑槽杆(31)，其特征在于：矩形架(7)通过焊接与底板(6)相连接，矩形架(7)的上端设有滑槽Ⅰ(20)，滑槽Ⅰ(20)中安装有滑座(3)，手杆(1)通过焊接与滑座(3)相连接，手杆(1)位于滑座(3)的两端，轴杆Ⅰ(4)连接在滑座(3)上，轴杆Ⅰ(4)与滑座(3)的连接处设有轴承，轴杆Ⅰ(4)的一端连接有手旋杆(2)，锥齿轮Ⅰ(5)通过键连接在轴杆Ⅰ(4)的另一端，轴杆Ⅱ(10)连接在矩形架(7)的一侧，轴杆Ⅱ(10)与矩形架(7)的连接处设有轴承，锥齿轮Ⅱ(8)通过键连接在轴杆Ⅱ(10)的一端，轴杆Ⅱ(10)的另一端通过键连接有皮带轮Ⅰ(9)，轴杆架(15)通过焊接连接在底板(6)上，轴杆Ⅲ(17)连接在轴杆架(15)上，轴杆Ⅲ(17)与轴杆架(15)的连接处设有轴承，轴杆Ⅲ(17)的一端通过键连接有皮带轮Ⅱ(18)，皮带轮Ⅱ(18)和皮带轮Ⅰ(9)之间连接有皮带(11)，轴杆Ⅲ(17)的另一端通过键连接有齿轮(16)，方形滑道架(12)通过焊接连接在底板(6)上，方形滑道架(12)上设有方形滑道(13)，方形滑道(13)上安装有滑块Ⅰ(19)，滑块Ⅰ(19)上设有齿条(14)，齿条(14)与齿轮(16)啮合，轴杆Ⅳ(22)连接在矩形架(7)的一侧，轴杆Ⅳ(22)与矩形架(7)的连接处设有轴承，锥齿轮Ⅲ(23)通过键连接在轴杆Ⅳ(22)的一端，轴杆Ⅳ(22)的另一端通过焊接连接有圆盘(21)，底板(6)上设有T形滑道(25)，滑块Ⅱ(28)安装在T形滑道(25)上，连杆(24)的一端通过铰链连接在圆盘(21)的边缘，连杆(24)的另一端通过铰链连接在滑块Ⅱ(28)上，滑块Ⅱ(28)上端通过焊接连接有滑柱架(26)，滑柱架(26)上设有滑柱(27)，底板(6)上设有连接座(29)，滑槽杆(31)通过铰链连接在连接座(29)上，滑槽杆(31)上设有滑槽Ⅱ(30)，滑柱(27)位于滑槽Ⅱ(30)内。

2.根据权利要求1所述的一种通用机械机构演示教具，其特征在于：所述当滑座(3)向皮带轮Ⅰ(9)方向移动至滑槽Ⅰ(20)的一侧时，锥齿轮Ⅰ(5)与锥齿轮Ⅱ(8)啮合。

3.根据权利要求1所述的一种通用机械机构演示教具，其特征在于：所述当滑座(3)向圆盘(21)方向移动至滑槽Ⅰ(20)的一侧时，锥齿轮Ⅰ(5)与锥齿轮Ⅲ23啮合。

4.根据权利要求1所述的一种通用机械机构演示教具，其特征在于：所述皮带轮Ⅰ(9)与皮带轮Ⅱ(18)处于同一平面。
