一种小童刷牙学习器及其学习系统的制作方法

本实用新型涉及电子设备技术领域，具体涉及一种小童刷牙学习器以及一种小童刷牙学习系统。

背景技术：

在日常生活中，刷牙虽然是一种常规的口腔清洁方法，但对于小童来说，其需要经过一段时间的学习才能掌握这个方法；为此，在现有的市面上出现了一些智能牙刷，但其一般都是牙刷固定安装在机体上，与机体形成一个整体，用户不能对针对小童年龄实际情况对牙刷的类型，尺寸大小进行自由选择，且不同年龄的小童牙刷尺寸是有区别的，统一一个尺寸将不利于小童口腔健康。

技术实现要素：

为克服上述缺陷，本实用新型的目的即在于提供一种小童刷牙学习器以及一种小童刷牙学习系统。

本实用新型的目的是通过以下技术方案来实现的：

本实用新型是一种小童刷牙学习器，其与牙刷相配合，包括：主壳体，所述主壳体上设有刷柄容置腔和器件容置腔，所述刷柄容置腔与牙刷的刷柄之间通过活动插接进行固定；所述器件容置腔中设置有控制电路板，所述控制电路板上设有控制器，所述控制器上连接有陀螺仪和第一无线通讯器，且该控制器将陀螺仪所收集到的运动数据经过处理后发送至第一无线通讯器中，所述第一无线通讯器用于与外部的设备进行连接，所述控制电路板上还接有为其进行供电的电池。

进一步，所述刷柄容置腔的内壁上设有弹性固紧件。

进一步，所述电池为可充电电池或一次性电池。

本实用新型一种小童刷牙学习系统，包括：电子终端设备和如上所述的小童刷牙学习器，所述小童刷牙学习器中的第一无线通讯器与所述电子终端设备中的第二无线通讯器通过无线信号进行相互连接。

进一步，本实用新型还包括：牙刷，所述牙刷的刷柄末端紧密地插接于所述小童刷牙学习器的刷柄容置腔中。

进一步，所述电子终端设备中还设有：

数据分析处理模块，所述数据分析处理模块与所述第二无线通讯器连接，用于对从第二无线通讯器上获得的运动数据进行分析处理，得到结果数据；

显示屏，所述显示屏与所述数据分析处理模块连接，用于对结果数据进行显示。

进一步，所述第一、第二无线通讯器均为蓝牙通讯器。

本实用新型在去主体上设有一个用于容置牙刷柄的容置腔，其与牙刷之间采用可分离式连接，其可与多种不同类型、尺寸的牙刷进行连接，为客户提供更准确、更多的选择，利于小童选择到更合适的牙刷，利于其在市场上的推广。

附图说明

为了易于说明，本实用新型由下述的较佳实施例及附图作详细描述。

图1为本实用新型的小童刷牙学习器的剖面结构示意图；

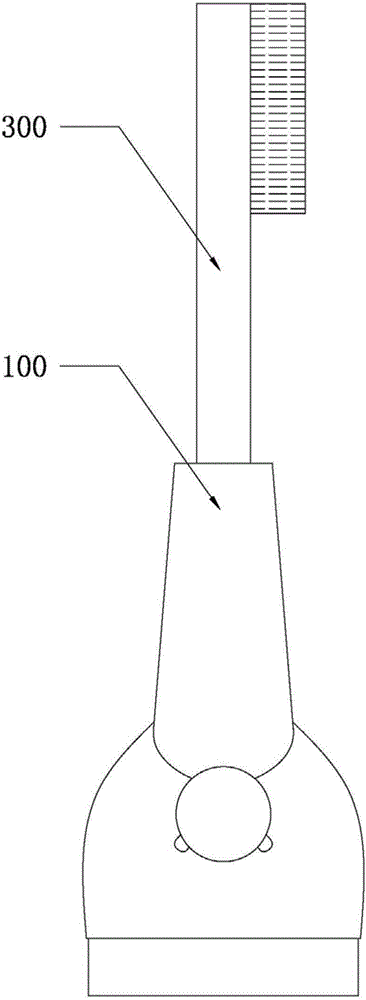

图2为本实用新型的小童刷牙学习器与牙刷组合后的状态示意图；

图3为本实用新型的小童刷牙学习系统的电路原理结构图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1，本实用新型是小童刷牙学习器100，其与牙刷相配合，包括：主壳体101，所述主壳体101上设有刷柄容置腔102和器件容置腔103，所述刷柄容置腔102与牙刷的刷柄之间通过活动插接的方式进行固定；所述器件容置腔103中设置有控制电路板104，所述控制电路板104上设有控制器105，所述控制器105上连接有陀螺仪106和第一无线通讯器107，且该控制器105将陀螺仪106所收集到的运动数据经过处理后发送至第一无线通讯器107中，所述第一无线通讯器107用于与外部的设备进行连接，所述控制电路板104上还接有为其进行供电的电池108。

进一步，所述刷柄容置腔102的内壁上设有弹性固紧件（未图示），弹性固紧件（未图示）可以为橡胶件，其使得牙刷的刷柄能紧紧地套紧于刷柄容置腔102中，防止其从刷柄中脱落。

进一步，所述电池108为可充电电池或一次性电池。

请参阅图2和图3，本实用新型一种小童刷牙学习系统，包括：电子终端设备200和如上所述的小童刷牙学习器100，所述小童刷牙学习器100中的第一无线通讯器107与所述电子终端设备200中的第二无线通讯器201通过无线信号进行相互连接。其中，所述的电子终端设备包括：手机、平板电脑、个人电脑等设备。

进一步，本实用新型还包括：牙刷300，所述牙刷300的刷柄末端紧密地插接于所述小童刷牙学习器100的刷柄容置腔102中；当需要更换牙刷300时，只需要将牙刷300从刷柄容置腔102中拔出即可，更换牙刷300十分方便，且其对牙刷300的类型没有明显的限制，适用性强。

进一步，所述电子终端设备200中还设有：

数据分析处理模块202，所述数据分析处理模块202与所述第二无线通讯器201连接，用于对从第二无线通讯器201上获得的运动数据进行分析处理，得到结果数据；

显示屏203，所述显示屏203与所述数据分析处理模块202连接，用于对结果数据进行显示。

进一步，所述第一、第二无线通讯器107、201均为蓝牙通讯器。

在本实用新型中，牙刷300固定于小童刷牙学习器100上，当小童在刷牙时，小童刷牙学习器100将跟随牙刷300一起运动，小童刷牙学习器100中的陀螺仪106将收集相关的运动数据，并将该运动数据通过相互配合的第一、第二无线通讯器201，传输至电子终端设备200中，电子终端设备200中的数据分析处理模块202对运动数据进行分析比较和判断，判断其刷牙动作，力度，方向，目标角度等数据是否合适，得到结果数据，并将该结果数据显示到显示屏203上。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
