一种翻盖式灯箱及其翻盖机构的制作方法与工艺

本实用新型涉及广告灯箱技术领域，特别涉及一种翻盖式灯箱及其翻盖机构。

背景技术：
广告灯箱主要包括铝合金方管、不锈钢折边、铁板焊接、木质夹板、LED灯条以及五金配件，广告灯箱从各种材料的生产加工配套，再到施工安装需要以上材料生产等。当前，广告灯箱安装画面需专业技术员拆卸装饰面板，安装画面后再重新组装，非常麻烦，严重影响工作效率。且外观造型简单单一，影响了其整体广告的美观效果。因此有必要基于现有技术提出一种新型的广告灯箱，以能够节约更换灯箱内展示画面的时间，进而提高工作效率。

技术实现要素：

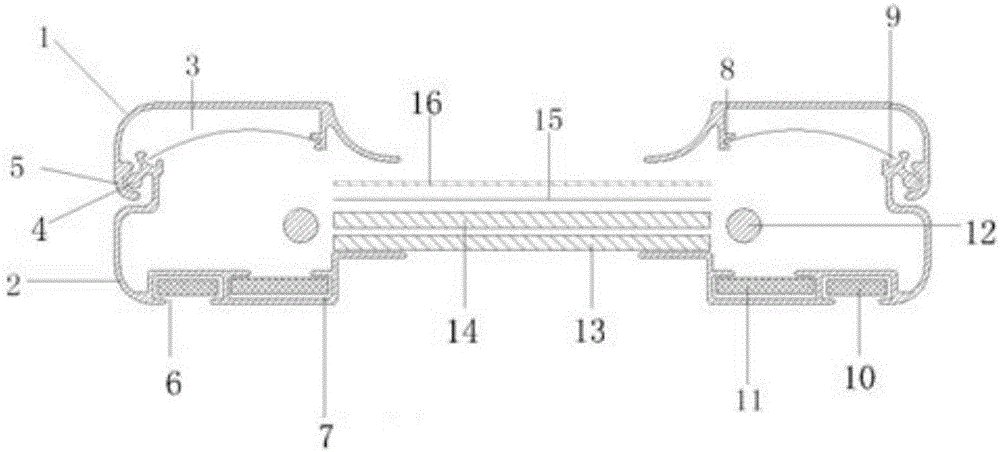

本实用新型的目的是提供一种翻盖式灯箱及其翻盖机构，本实用新型通过在凹形轴套和转动轴的配合，使得面盖框体可随着转动轴转动，使其与底座框体形成0°-110°的角度，方便了使用者更换画面的时间，提高了工作效率。另外通过在底座卡槽和面盖卡槽之间设置弹片，使得面盖框体和底座框体的连接更加固定，这样使用者在使面盖框体沿着底座框体的转动轴翻开时，因为有作用力而会使面盖框体渐渐的翻开，而且也容易控制面盖框体的翻开角度。为实现上述目的，本实用新型提供了一种灯箱的翻盖机构，所述翻盖机构包括：一底座框体包括底座连接端和固定端，一面盖框体包括面板连接端和活动端，该底座连接端通过一卡合部与该面板连接端卡合，该固定端与该活动端形成翻盖机构卡合口；其中，所述卡合部包括：一转动轴、一底座卡槽和一凹形轴套；一转动轴，其由所述底座连接端末端向远离翻盖机构卡合口的一侧一体凸设成型；一底座卡槽，其由所述底座连接端末端向靠近翻盖机构卡合口的一侧一体凹设成型；一凹形轴套，所述面板连接端对应该转动轴的位置处形成有一供所述转动轴放置的一凹形轴套，所述凹形轴套以过盈配合方式与转动轴连接，并可绕着所述转动轴转动；其中，所述活动端包括：一面盖卡槽和一弧形手柄；一面盖卡槽，其由活动端末端向靠近底座卡槽的一侧一体凸设成型；一弧形手柄，其由活动端末端向靠近底座卡槽的一侧一体凹设成型，弧形手柄与底座框体组合使用，用于夹持灯箱；所述翻盖机构还包括弹片，其一端卡在所述底座卡槽中，另一端卡在面盖卡槽中。其中，所述底座框体上一体成型有两卡槽，用于固定所述底座框体；两所述卡槽的横截面的外观形状呈一矩形开口，两所述卡槽的开口方向相反。其中，所述底座卡槽为一具有开口的弧形凹槽，且所述开口方向与所述转动轴的方向相反设置。其中，所述底座卡槽包括第一卡槽端和第二卡槽端，所述第一卡槽端与所述底座连接端末端的直线距离大于所述第二卡槽端末端与所述底座连接端的直线距离；所述第一卡槽端、所述第二卡槽端分别向所述底座卡槽凹陷的方向延伸并形成第一夹角、第二夹角，所述第一夹角小于所述第二夹角。其中，所述一面盖卡槽包括第一凸部和第二凸部，所述第一凸部与活动端末端的直线距离小于所述第二凸部与活动端末端的直线距离，且所述第一凸部的长度大于所述第二凸部的长度。根据本实用新型的另一方面，提供了一种翻盖式灯箱其特征在于，所述灯箱包括多个翻盖机构；其中，所述翻盖机构卡合口的形状、大小与灯箱相匹配，其用于夹持灯箱；所述灯箱还包括从上到下依次设置的：面板、显示屏、导光板和底板。如上所述，本实用新型通过在凹形轴套和转动轴的配合，使得面盖框体可随着转动轴转动，使其与底座框体形成0°-110°的角度，方便了使用者更换画面的时间，提高了工作效率。另外通过在底座卡槽和面盖卡槽之间设置弹片，使得面盖框体和底座框体的连接更加固定，这样使用者在使面盖框体沿着底座框体的转动轴翻开时，因为有作用力而会使面盖框体渐渐的翻开，而且也容易控制面盖框体的翻开角度。进一步地，本实用新型的底座框体和面盖框体及其连接处，均采用弧形和直线的组合，外形美观，且弧形设置一定程度上也能保护本实用新型的灯箱收外力撞击时变形。附图说明图1是本实用型的一种翻盖式灯箱的结构示意图；图2是图1的A-A剖视图；图3是图1的的B-B剖视图；图4是图2的使用状态示意图；其中：1为面盖框体；2为底座框体；3为弹片；4为转动轴；5为凹形轴套；6为安装卡槽；7为连接件卡槽；8为面盖卡槽；9为底座卡槽；10为安装挂件；11为角码连接件；12为光源；13为底板；14为导光板；15为显示屏；16为面板。具体实施方式为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。图1是本实用型的一种翻盖式灯箱的结构示意图；图2是图1的A-A剖视图；图3是图1的的B-B剖视图；图4是图2的使用状态示意图。如图1-图4所示，本实用新型的灯箱卡合结构包括一底座框体2，所述底座框体2包括底座连接端和固定端，一面盖框体1，所述面盖框体1包括面板16连接端和活动端，该底座连接端通过一卡合部与该面板16连接端卡合，该固定端与该活动端形成翻盖机构卡合口。其中，所述卡合部包括一转动轴44、一底座卡槽9和一凹形轴套5；所述转动轴44，其由所述底座连接端末端向远离翻盖机构卡合口的一侧一体凸设成型，且所述转动轴4的横截面呈圆形，所述转动轴4的背面，与所述转动轴4一体成型的是一底座卡槽9，其由所述底座连接端末端向靠近翻盖机构卡合口的一侧一体凹设成型。具体来说，所述底座卡槽9为一具有开口的弧形凹槽，且所述开口方向与所述转动轴44的方向相反设置。另外，所述底座卡槽9包括第一卡槽端和第二卡槽端，所述第一卡槽端与所述底座连接端末端的直线距离大于所述第二卡槽端末端与所述底座连接端的直线距离；所述第一卡槽端、所述第二卡槽端分别向所述底座卡槽9凹陷的方向延伸并形成第一夹角、第二夹角，所述第一夹角小于所述第二夹角。其中，所述第一夹角、第二夹角即所述底座卡槽9凸出的两个边分别与所述底座卡槽9的切线形成的角。这样设置使得第二卡槽端的长度稍长于第一卡槽端，而弹片与所述底座卡槽9的连接处靠近第一夹角处，这样能够使所述弹片与所述底座卡槽9卡合的更紧密，且在本实用新型的翻盖机构卡合时，第二卡槽端能对弹片有一定的支撑作用，避免弹片变形。所述凹形轴套5即所述面板16连接端对应该转动轴4的位置处形成有一供所述转动轴44放置的一凹形轴套5，所述凹形轴套5以过盈配合方式与转动轴4连接，并可绕着所述转动轴44转动，随着凹形轴套5绕着转动轴4转动可实现所述凹形轴套5带动所述面盖框体1的转动，使所述面盖框体1和所述底座框体2形成一定的角度，所述角度的范围为0°-110°，由此可实现在需要更换灯箱内的画面时，所述面盖框体1可自由的翻开来安装画面，使用简单、方便，避免了重新拆卸、安装的麻烦。其中，所述活动端包括一面盖卡槽8和一弧形手柄；一面盖卡槽8，其由活动端末端向靠近底座卡槽9的一侧一体凸设成型。所述一面盖卡槽8包括第一凸部和第二凸部，所述第一凸部和所述第二凸部平行设置，所述第一凸部与活动端末端的直线距离小于所述第二凸部与活动端末端的直线距离，且所述第一凸部的长度大于所述第二凸部的长度，这样设置防止弹片的因弹力而脱离面盖卡槽8的情况，有效的加强了弹片与面盖卡槽8的卡合度。一弧形手柄，其由活动端末端向靠近底座卡槽9的一侧一体凹设成型，弧形手柄与底座框体2组合使用，用于夹持灯箱。另外，当需要打开本实用新型的翻盖机构时，使用者可用手握持所述弧形手柄来打开该翻盖机构，弧形的设计使得握持时较为舒服，而且弧形手柄的设计在打开本实用新型的卡合机时更为方便，简单。其中，所述弹片的一端卡在所述底座卡槽9中，另一端卡在面盖卡槽8中。所述弹片为一具有弹性的弹片，所述弹片包括但不限于钢片、铝片、铁片等，通过弹片与所述底座卡槽9和所述面盖卡槽8的配合使用，更进一步加强了所述面盖框体1和所述底座框体2的连接。另外，所述底座框体2上一体成型有两卡槽，用于固定所述底座框体2；所述卡槽的横截面的外观形状呈一矩形开口，两所述卡槽的开口方向相反。所述两个卡槽分别为安装卡槽6和连接件卡槽7，所述连接件卡槽7内插入角码连接件11，角码连接件11的两端分别插入两条相邻的边框的连接件卡槽中，并通过螺丝与所述连接件卡槽固定；所述安装卡槽6内插入安装挂件10，使所述底座框体2能固定悬挂在墙体等位置。需要说明的是，所述底座框体2和所述面盖框体1的弯折处都采用弧形的设计，这样的弧形设计，不仅使得本实用新型的翻盖机构更为美观，给使用者一种舒服感，而且弧形的设计能防止边框的受到外力撞击时变形。设想，如果将边框的弯折处设计为直角形，如果本实用新型弯折处收到撞击，很容易使得直角碰坏，影响本实用新型翻盖机构的使用和美观。本实用新型的另一方面，本实用新型的一种翻盖式灯箱，所述灯箱大体呈长方体形，但该灯箱的弯折处均采用弧形设计，使得该灯箱较美观，而且还能在一定程度上防止灯箱受到外力撞击时变形等情况。另外，所述灯箱除了包含本实用新型的翻盖机构外，还包括面板16、显示屏15、导光板14和底板13等。所述翻盖机构中所述底座框体2和所述面盖框体1形成的卡合口的形状、大小与灯箱相匹配，其用于夹持面板16、显示屏15、导光板14和底板13等。其中所述底座框体2的固定端延伸出一翼片，所述底板13安装在翼片上，地板上依次设置有导光板14、显示屏15和画板，所述显示屏15可为动态图像或静态图像。进一步地，所述导光板14上配有光源12，所述光源12可根据需要变换色彩，提高画面的视觉美感。需要说明的是，本实用新型的翻盖灯箱中，面盖框体1与底座框体2可形成0°-110°的翻转角度。在开始组装本实用新型的翻盖式灯箱时，首先翻开所述面盖框体1，将角码连接件11插入所述底座框体2连接件卡槽7内，用螺丝将角码连接件11与连接件卡槽7拧紧，再将配有光源12的导光板14用螺丝或螺钉固定在底座上面，连接电源线，然后再将显示屏15与面板16放置在导光板14上，盖紧面盖框体1，就完成整个实用新型翻盖灯箱的制作过程。本实用新型不仅安装简单、方便，而且在更换画面是时，不需要再拆卸，可以直接打开面盖框体1来更换，较为方便、提高工作效率。如上所述，详细介绍了本实用新型的一种翻盖式灯箱及其翻盖机构，本实用新型通过在凹形轴套和转动轴的配合，使得面盖框可随着转动轴转动，使其与底座框体形成0°-110°的角度，方便了使用者更换画面的时间，提高了工作效率。另外通过在底座卡槽和面盖卡槽之间设置弹片，使得面盖框体和底座框体的连接更加固定，这样使用者在使面盖框体沿着底座框体的转动轴翻开时，因为有作用力而会使面盖框体渐渐的翻开，而且也容易控制面盖框体的翻开角度。进一步地，本实用新型的底座框体和面盖框体及其连接处，均采用弧形和直线的组合，外形美观，且弧形设置一定程度上也能保护本实用新型的灯箱收外力撞击时变形。应当理解的是，本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
