窄边框显示模组及电视机或显示器的制作方法与工艺

本实用新型涉及显示产品结构的技术领域，尤其涉及一种窄边框显示模组及电视机或显示器。

背景技术：
目前，在显示产品行业内，电视机或显示器等显示产品的设计日新月异，产品的轻薄化、窄边框是现代人审美的一种趋势。在电视机或显示器的显示模组内部，传统的模片挂接方式是，将膜片打孔，并使背板局部穿过膜片孔而实现模片挂接，该方式形成的膜片固定结构比较复杂，无法满足显示模组窄边框的设计需求，影响了电视机或显示器的外形美感，从而无法满足用户审美需求。

技术实现要素：

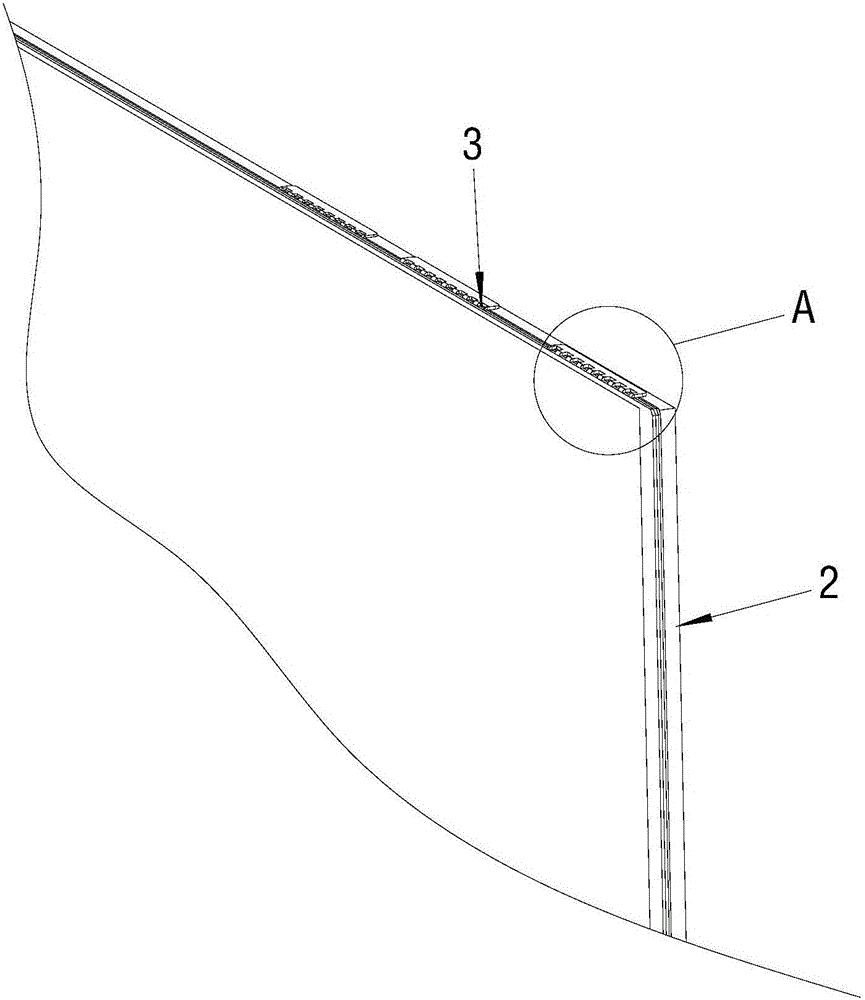

本实用新型的目的在于克服上述现有技术的不足，提供一种窄边框显示模组及电视机或显示器，实现了模组的窄边框效果，使得电视机或显示器的边框尺寸更加窄化，提升了电视机或显示器外形的审美价值。本实用新型实施例提供了一种窄边框显示模组，用于电视机或显示器，所述窄边框显示模组包括背板，设置于所述背板前侧的导光板以及设置于所述导光板前侧的膜片，所述膜片的顶部边缘具有朝向所述导光板垂直伸出的挂接部，所述膜片贴靠于所述导光板前侧且所述挂接部挂接于所述导光板的顶端面上。进一步地，所述挂接部的底端与所述膜片的顶部边缘之间具有多个穿孔。优选地，所述膜片的顶部边缘具有多个所述挂接部，且多个所述挂接部均匀间隔分布。优选地，所述挂接部与所述膜片为一体化成型的一体件。进一步地，所述膜片为菱镜片或扩散片。进一步地，所述窄边框显示模组还包括套设于所述背板外周的中框，设置于所述中框前侧的面框，以及嵌设于所述面框中的液晶面板。本实用新型实施例还提供了一种电视机或显示器，包括窄边框显示模组，所述窄边框显示模组包括背板，设置于所述背板前侧的导光板以及设置于所述导光板前侧的膜片，其特征在于，所述膜片的顶部边缘具有朝向所述导光板垂直伸出的挂接部，所述膜片贴靠于所述导光板前侧且所述挂接部挂接于所述导光板的顶端面上。进一步地，所述挂接部的底端与所述膜片的顶部边缘之间具有多个穿孔。优选地，所述挂接部与所述膜片为一体化成型的一体件。进一步地，所述膜片为菱镜片或扩散片。基于上述技术方案，本实用新型实施例提出的窄边框显示模组及电视机或显示器，通过在膜片的顶部边缘设置挂接部，并通过挂接部挂接于导光板的顶端面且使膜片贴靠于该导光板前侧，如此，有效简化了膜片与导光板的固定结构，实现了该窄边框显示模组的窄边框效果，这样，也就使得电视机或显示器的边框尺寸更加窄化，提升了电视机或显示器外形的审美价值。附图说明图1为本实用新型实施例提出的窄边框显示模组的剖面示意图；图2为本实用新型实施例中的膜片挂接于导光板的局部结构示意图；图3为图2中A部分的放大示意图；图4为本实用新型实施例中的膜片的局部结构示意图；图5为图4中B部分的放大示意图。具体实施方式为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图 及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或可能同时存在居中元件。当一个元件被称为是“连接于”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。另外，还需要说明的是，本实用新型实施例中的左、右、上、下等方位用语，仅是互为相对概念或是以产品的正常使用状态为参考的，而不应该认为是具有限制性的。以下结合具体实施例对本实用新型的实现进行详细的描述。如图1至图5所示，本实用新型实施例提出了一种窄边框显示模组，该显示模组用于电视机或显示器。具体地，该窄边框显示模组可包括背板1、导光板2和膜片3，其中，导光板2设置在背板1的前侧，膜片3设置在导光板2的前侧。此处，膜片3的顶部边缘具有挂接部31，该挂接部31由膜片3的顶部边缘朝向导光板2一侧垂直伸出，装配时，膜片3贴靠于导光板2的前侧，且膜片3顶部的挂接部31直接挂接在该导光板2的顶端面上。由此可见，本实用新型实施例提出的窄边框显示模组，通过在膜片3的顶部边缘设置挂接部31，并通过该挂接部31挂接于导光板2的顶端面且使该膜片3贴靠于该导光板2前侧，如此，有效简化了膜片3与导光板2的固定结构，实现了该窄边框显示模组的窄边框效果，进而，也就使得电视机或显示器的边框尺寸更加窄化，提升了电视机或显示器外形的审美价值，满足了用户对窄边框效果的审美需求。进一步地，在本实用新型实施例中，上述挂接部31底端与上述膜片3的顶部边缘之间具有多个穿孔310。生产时，挂接部31与膜片3位于同一平面上，通过在挂接部31底端与膜片3顶部边缘之间的连接处打点(即穿孔)，然后将挂接部31垂直弯折即可，此处，打点的目的是便于挂接部31弯折。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，在挂接部31底端与膜片3顶部边缘之间也可不打点而直接弯折，此处不作唯一限定。进一步地，在本实用新型实施例中，上述膜片3的顶部边缘优选为具有多 个挂接部31，且多个挂接部31在膜片3的顶部边缘均匀间隔分布。当然，根据实际情况和具体需求，在本实用新型其他实施例中，多个挂接部31在膜片3的顶部边缘也可为非均匀间隔分布，此处不作唯一限定。进一步地，在本实用新型实施例中，上述挂接部31与上述膜片3优选为一体化成型的一体件。此处，该膜片3为菱镜片或扩散片。当然，根据实际情况和具体需求，在本实用新型其他实施例中，挂接部31与膜片3也可为相连接的两个独立件，此处不作唯一限定。进一步地，在本实用新型实施例中，上述窄边框显示模组还包括中框4、面框5和液晶面板6，其中，中框4套设于背板1外周，面框5设置于中框4的前侧，液晶面板6嵌设于面框5中。当然，根据实际情况和需求，在本实用新型其他实施例中，上述窄边框显示模组还包括其他部件，此处不进一步说明。如图1至图5所示，本实用新型实施例还提出了一种电视机或显示器，包括上述窄边框显示模组，该窄边框显示模组可包括背板1、导光板2和膜片3，其中，导光板2设置在背板1的前侧，膜片3设置在导光板2的前侧。此处，膜片3的顶部边缘具有挂接部31，该挂接部31由膜片3的顶部边缘朝向导光板2一侧垂直伸出，装配时，膜片3贴靠于导光板2的前侧，且膜片3顶部的挂接部31直接挂接在该导光板2的顶端面上。由此可见，本实用新型实施例提出的窄边框显示模组，通过在膜片3的顶部边缘设置挂接部31，并通过该挂接部31挂接于导光板2的顶端面且使该膜片3贴靠于该导光板2前侧，如此，有效简化了膜片3与导光板2的固定结构，实现了该窄边框显示模组的窄边框效果，进而，也就使得电视机或显示器的边框尺寸更加窄化，提升了电视机或显示器外形的审美价值，满足了用户对窄边框效果的审美需求。本实施例中，上述挂接部31底端与上述膜片3的顶部边缘之间具有多个穿孔310。生产时，挂接部31与膜片3位于同一平面上，通过在挂接部31底端与膜片3顶部边缘之间的连接处打点(即穿孔)，然后将挂接部31垂直弯折即可，此处，打点的目的是便于挂接部31弯折。本实施例中，上述挂接部31与上述膜片3优选为一体化成型的一体件。此处，该膜片3为菱镜片或扩散片。以上所述实施例，仅为本实用新型具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到各种等效的修改、替换和改进等等，这些修改、替换和改进都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以权利要求的保护范围为准。
