一种公路用新型广告牌的制作方法

本实用新型涉及一种广告牌，尤其涉及一种公路用新型广告牌。

背景技术：

公路，公路的字面含义是公用之路、公众交通之路，汽车、单车、人力车、马等众多交通工具及行人都可以走，当然不同公路限制不同。民间也称作马路，如"马路天使"里的用法，不限于马匹专用。有一般公路与汽车专用公路之别，后者越来越多，二级公路因此就有两种规格。因为汽车和修路技术的发展，公路发展出不同级别。

广告牌，广告牌是拉动系统中，启动下一个生产工序，或搬运在制品到下游工序的一个信号工具。这个术语在日语中是"信号"或"信号板"的意思。泛指一切传递广告信息的户外媒体。媒体大小按实际环境而定。店招、门头、外立面的画面可以手工绘制、电脑制作或在纸上印刷的方式制作。广告牌的材料一般都是用:方管、角钢等焊接而成。可有三维板、灯布、吸塑、汽车烤漆、扣板、铝塑板等等。

现有的公路用广告牌存在标识不清晰、不可移动、创新性低的缺点，因此亟需设计一种标识清晰、可以移动、创新性高的公路用新型广告牌。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的公路用广告牌存在标识不清晰、不可移动、创新性低的缺点，本实用新型要解决的技术问题是提供一种标识清晰、可以移动、创新性高的公路用新型广告牌。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种公路用新型广告牌，包括有左架、旋转电机、皮带轮Ⅰ、转杆Ⅰ、转轮、轴承座Ⅰ、滚轮、连杆Ⅰ、导向板、滑轨Ⅰ、平皮带、轴承座Ⅱ、转杆Ⅱ、皮带轮Ⅱ、连杆Ⅱ、滑块Ⅰ、连杆Ⅲ、滑块Ⅱ、滑轨Ⅱ、广告牌和右架，右架左侧下部设有轴承座Ⅰ，右架左侧中部设有导向板，导向板右部开有导向孔，导向板顶部左侧设有滑轨Ⅰ，滑轨Ⅰ上滑动式连接有滑块Ⅰ，滑块Ⅰ右侧中部铰接连接有连杆Ⅲ，右架左方设有左架，左架右侧从上至下依次设有轴承座Ⅱ和旋转电机，轴承座Ⅱ右侧连接有转杆Ⅱ，转杆Ⅱ右端设有皮带轮Ⅱ，皮带轮Ⅱ右侧上部铰接连接有连杆Ⅱ，连杆Ⅱ下端与滑块Ⅰ左侧上部铰接连接，旋转电机上连接有转杆Ⅰ，转杆Ⅰ右端与轴承座Ⅰ连接，转杆Ⅰ左部设有皮带轮Ⅰ，皮带轮Ⅰ与皮带轮Ⅱ之间设有平皮带，转杆Ⅰ右部偏心连接有转轮，转轮上端设有滚轮，滚轮上端连接有连杆Ⅰ，连杆Ⅰ穿过导向孔，连杆Ⅰ上端设有滑轨Ⅱ，滑轨Ⅱ上滑动式连接有滑块Ⅱ，滑块Ⅱ左侧上部与连杆Ⅲ下端铰接连接，滑块Ⅱ上端设有广告牌。

优选地，还包括有吹风机，右架左侧上部设有吹风机。

优选地，还包括有LED灯，广告牌上部设有LED灯。

工作原理：使用本装置时，控制旋转电机顺时针转动，带动转杆Ⅰ顺时针转动，因为转轮设在转杆Ⅰ右部，所以转轮也随之顺时针转动，转轮顺时针转动带动滚轮顺时针转动，从而带动连杆Ⅰ向下移动，因为滑轨Ⅱ设在连杆Ⅰ上端，所以连杆Ⅰ向下移动，带动滑轨Ⅱ及其上所有装置向下移动，广告牌也随之向下移动。当转轮顺时针转动180度后，转轮转动带动连杆Ⅰ向上移动，从而使广告牌向上移动，旋转电机不停地顺时针转动使广告牌不停地上下往复移动。旋转电机顺时针转动的同时，带动转杆Ⅰ顺时针转动，从而带动皮带轮Ⅰ顺时针转动，通过平皮带的作用使皮带轮Ⅱ顺时针转动，因为皮带轮Ⅱ右侧上部与连杆Ⅱ上端铰接连接，滑块Ⅰ左侧上部与连杆Ⅱ下端铰接连接，所以通过连杆Ⅱ的作用使滑块Ⅰ向下移动，因为滑块Ⅰ右侧与连杆Ⅲ上端铰接连接，滑块Ⅱ左侧上部与连杆Ⅲ下端铰接连接，所以通过连杆Ⅲ的作用使滑块Ⅱ向右移动。当旋转电机转动180度后，皮带轮Ⅱ顺时针转动使滑块Ⅰ向上移动，从而使滑块Ⅱ向左移动，旋转电机不断地顺时针转动，使滑块Ⅱ不断地左右往复移动，所以旋转电机转动，使广告牌不断地移动，使广告牌更加醒目，当不需要使用广告牌时，关闭旋转电机。

因为还包括有吹风机，右架左侧上部设有吹风机，因为广告牌设在户外，使用时间久了广告牌上会粘到很多灰尘，影响人们的视线，所以当广告牌上有很多灰尘时，控制吹风机工作，将广告牌上的灰尘吹走，当广告牌上的灰尘吹干净后，关闭吹风机。

因为还包括有LED灯，广告牌上部设有LED灯，当光线较暗时，人们看不清楚广告牌，所以当光线较暗时，控制LED灯工作，为广告牌照明，方便人们看清广告牌上的信息，当光线足够时，关闭LED灯。

（3）有益效果

本实用新型达到了标识清晰、可以移动、创新性高的效果，利用本装置可以方便人们看清广告牌上的信息，便于人们的生活。

附图说明

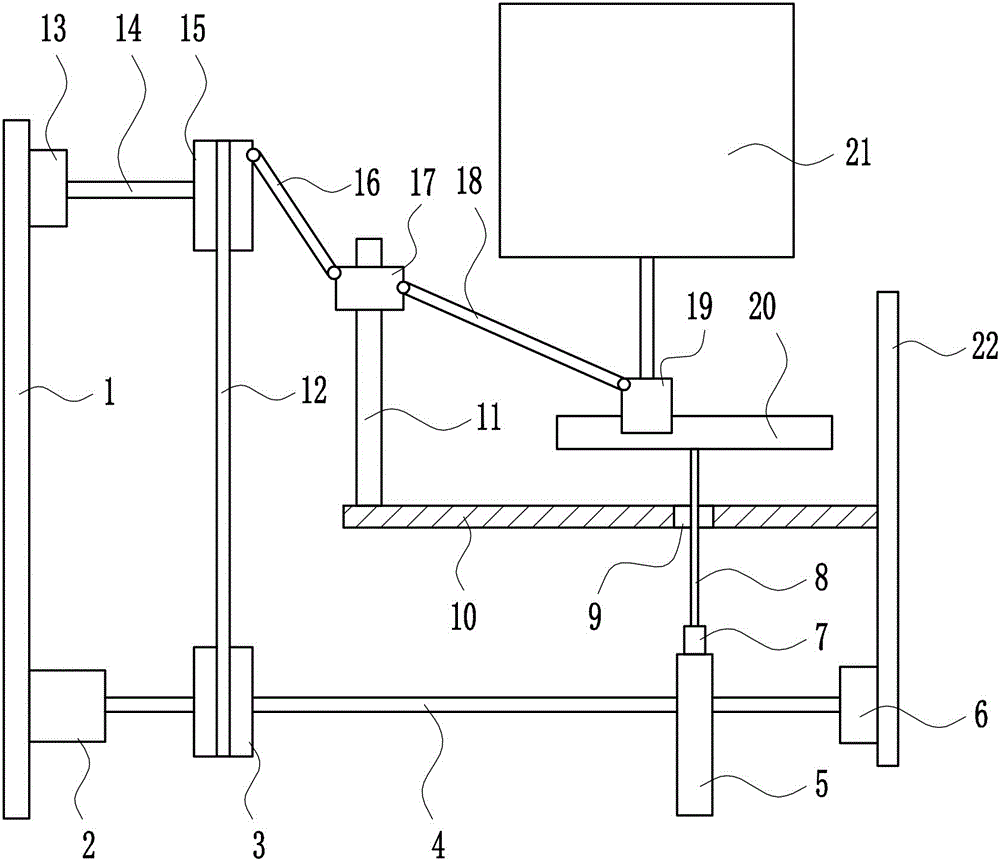

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-左架，2-旋转电机，3-皮带轮Ⅰ，4-转杆Ⅰ，5-转轮，6-轴承座Ⅰ，7-滚轮，8-连杆Ⅰ，9-导向孔，10-导向板，11-滑轨Ⅰ，12-平皮带，13-轴承座Ⅱ，14-转杆Ⅱ，15-皮带轮Ⅱ，16-连杆Ⅱ，17-滑块Ⅰ，18-连杆Ⅲ，19-滑块Ⅱ，20-滑轨Ⅱ，21-广告牌，22-右架，23-吹风机，24-LED灯。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种公路用新型广告牌，如图1-3所示，包括有左架1、旋转电机2、皮带轮Ⅰ3、转杆Ⅰ4、转轮5、轴承座Ⅰ6、滚轮7、连杆Ⅰ8、导向板10、滑轨Ⅰ11、平皮带12、轴承座Ⅱ13、转杆Ⅱ14、皮带轮Ⅱ15、连杆Ⅱ16、滑块Ⅰ17、连杆Ⅲ18、滑块Ⅱ19、滑轨Ⅱ20、广告牌21和右架22，右架22左侧下部设有轴承座Ⅰ6，右架22左侧中部设有导向板10，导向板10右部开有导向孔9，导向板10顶部左侧设有滑轨Ⅰ11，滑轨Ⅰ11上滑动式连接有滑块Ⅰ17，滑块Ⅰ17右侧中部铰接连接有连杆Ⅲ18，右架22左方设有左架1，左架1右侧从上至下依次设有轴承座Ⅱ13和旋转电机2，轴承座Ⅱ13右侧连接有转杆Ⅱ14，转杆Ⅱ14右端设有皮带轮Ⅱ15，皮带轮Ⅱ15右侧上部铰接连接有连杆Ⅱ16，连杆Ⅱ16下端与滑块Ⅰ17左侧上部铰接连接，旋转电机2上连接有转杆Ⅰ4，转杆Ⅰ4右端与轴承座Ⅰ6连接，转杆Ⅰ4左部设有皮带轮Ⅰ3，皮带轮Ⅰ3与皮带轮Ⅱ15之间设有平皮带12，转杆Ⅰ4右部偏心连接有转轮5，转轮5上端设有滚轮7，滚轮7上端连接有连杆Ⅰ8，连杆Ⅰ8穿过导向孔9，连杆Ⅰ8上端设有滑轨Ⅱ20，滑轨Ⅱ20上滑动式连接有滑块Ⅱ19，滑块Ⅱ19左侧上部与连杆Ⅲ18下端铰接连接，滑块Ⅱ19上端设有广告牌21。

还包括有吹风机23，右架22左侧上部设有吹风机23。

还包括有LED灯24，广告牌21上部设有LED灯24。

工作原理：使用本装置时，控制旋转电机2顺时针转动，带动转杆Ⅰ4顺时针转动，因为转轮5设在转杆Ⅰ4右部，所以转轮5也随之顺时针转动，转轮5顺时针转动带动滚轮7顺时针转动，从而带动连杆Ⅰ8向下移动，因为滑轨Ⅱ20设在连杆Ⅰ8上端，所以连杆Ⅰ8向下移动，带动滑轨Ⅱ20及其上所有装置向下移动，广告牌21也随之向下移动。当转轮5顺时针转动180度后，转轮5转动带动连杆Ⅰ8向上移动，从而使广告牌21向上移动，旋转电机2不停地顺时针转动使广告牌21不停地上下往复移动。旋转电机2顺时针转动的同时，带动转杆Ⅰ4顺时针转动，从而带动皮带轮Ⅰ3顺时针转动，通过平皮带12的作用使皮带轮Ⅱ15顺时针转动，因为皮带轮Ⅱ15右侧上部与连杆Ⅱ16上端铰接连接，滑块Ⅰ17左侧上部与连杆Ⅱ16下端铰接连接，所以通过连杆Ⅱ16的作用使滑块Ⅰ17向下移动，因为滑块Ⅰ17右侧与连杆Ⅲ18上端铰接连接，滑块Ⅱ19左侧上部与连杆Ⅲ18下端铰接连接，所以通过连杆Ⅲ18的作用使滑块Ⅱ19向右移动。当旋转电机2转动180度后，皮带轮Ⅱ15顺时针转动使滑块Ⅰ17向上移动，从而使滑块Ⅱ19向左移动，旋转电机2不断地顺时针转动，使滑块Ⅱ19不断地左右往复移动，所以旋转电机2转动，使广告牌21不断地移动，使广告牌21更加醒目，当不需要使用广告牌21时，关闭旋转电机2。

因为还包括有吹风机23，右架22左侧上部设有吹风机23，因为广告牌21设在户外，使用时间久了广告牌21上会粘到很多灰尘，影响人们的视线，所以当广告牌21上有很多灰尘时，控制吹风机23工作，将广告牌21上的灰尘吹走，当广告牌21上的灰尘吹干净后，关闭吹风机23。

因为还包括有LED灯24，广告牌21上部设有LED灯24，当光线较暗时，人们看不清楚广告牌21，所以当光线较暗时，控制LED灯24工作，为广告牌21照明，方便人们看清广告牌21上的信息，当光线足够时，关闭LED灯24。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
