一种快装式设备架的制作方法

本实用新型涉及一种培训辅助设备，具体涉及一种快装式设备架。

背景技术：

电力培训机构中，对于带电设备的教学，一般需要将设备演示带电演示给学员看，而现有技术中，进行演示时，是将设备摆放在桌子上进行演示，其不足在于：如果桌子太低，演示时，视野不好，不便于学员观察；如果桌子太高，演示时，难以将设备搬到桌子上。

技术实现要素：

本实用新型的目的在于解决现有技术所存在的问题，找到一种快装式设备架，可以根据需要方便的在快装式设备架上安装设备，并可调节设备的高低。

为了实现所述目的，本实用新型一种快装式设备架，包括底座，所述底座上设有伸缩杆，所述伸缩杆上部可拆卸连接有用于放置外部设备的机构箱。

优选的，所述机构箱通过U形抱箍与伸缩杆连接，所述机构箱设有用于连接U形抱箍的第一连接孔。

优选的，所述U形抱箍有两个。

优选的，所述机构箱板上设有用于与固定外部设备的第二连接孔。

优选的，所述机构箱板至少有两个，每个机构箱板上的第二连接孔位置不同。

优选的，所述底座上设有加强筋，所述加强筋一端与底座连接、另一端与伸缩杆连接。

优选的，所述加强筋有4根，且相邻加强筋在底板上的映射呈90°交排列。

优选的，所述加强筋与底座呈60°夹角设置。

优选的，所述底座下端设有底板，所述底板上设有朝向底座的螺杆，所述底座上设有与螺杆相对应的螺孔。

优选的，所述伸缩杆包括内杆和外管，所述内杆下部设有横向贯穿内杆的第三连接孔，所述外管上设有多个横向贯穿外管的第四连接孔。

通过实施本实用新型可以取得以下有益技术效果：设备可以安装在快装式设备架的设备箱上，并可通过伸缩杆调节设备的高低。

附图说明

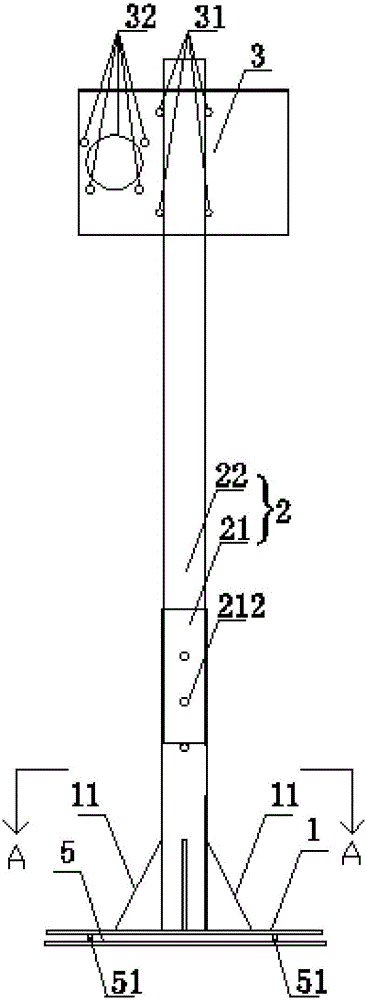

图1为本实用新型连接一种机构箱后的结构示意图；

图2为本实用新型连接另一种机构箱后的结构示意图；

图3为图2中A-A向的剖视图；

图4为本实用新型机构箱通过抱箍与伸缩杆连接的连接示意图；

图5为本实用新型内杆的结构示意图。

具体实施方式

为了便于本领域技术人员的理解，下面结合具体实施例对本实用新型作进一步的说明：

如图1和图2所示，一种快装式设备架，包括底座1，底座1上设有伸缩杆2，伸缩杆2上部可拆卸连接有用于放置外部设备的机构箱3。如图4所示，机构箱3通过两个U形抱箍4与伸缩杆2连接，如图1和图2所示，机构箱3设有用于连接U形抱箍4的四个第一连接孔31，机构箱3板上设有用于与固定外部设备的第二连接孔32，机构箱3板至少有两个，每个机构箱3板上的第二连接孔32位置不同。

如图1～图3所示，为了使得本实用新型的整体结构更稳固，底座1上设有加强筋11，加强筋11一端与底座1连接、另一端与伸缩杆2连接，加强筋11有4根，且相邻加强筋11在底板上的映射呈90°交排列，作为一种优选结构，加强筋11与底座1呈60°夹角设置。

如图1和图2所示，为了能使快装式设备架与地面连接更稳固，底座1下端设有底板5，底板5上设有朝向底座1的螺杆51，底座1上设有与螺杆51相对应的螺孔12。装置使用前，先在地面设置与底板5形状相对应的槽，底板5固定在槽内；使用时，将底座1上的螺孔12与底板5上的螺杆51对准插入后，通过螺帽将底板5与底座1固定；槽的开口处设置盖板，在设备架不用时，通过盖板将槽口密封。

如图1和图2所示，作为伸缩杆2的一种优选结构，伸缩杆2包括内杆21和外管22，如图5所示，内杆21下部设有横向贯穿内杆21的第三连接孔211，如图1和图2所示，外管22上设有多个横向贯穿外管22的第四连接孔212。使用时，内杆21插入外管内，将第三连接孔211与其中的第四连接孔212对准，通过连接杆插入第三连接孔211和对应的第四连接孔212，进而将内杆21和外管22连接固定。

以上所述仅为本实用新型的具体实施例，但本实用新型的技术特征并不局限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围之中。
