一种双头笔的制作方法

本实用新型涉及文具技术领域，尤其涉及一种双头笔。

背景技术：

笔是人们日常书写用具，现在人们常用的笔，一般包括笔杆和笔帽，笔杆套装在笔帽中，一个笔帽只对应一个笔杆，一个笔杆只能安装一支笔芯。但很多时候，需要使用一种双头笔颜色笔进行书写，需要使用另外一个颜色笔做记号或划重点等，虽然也可以使用两支颜色不同的笔，但是在会议记录或外出记录时尤显不方便，一则换笔不便，二则增加携带笔的数量，容易遗漏，且浪费空间。而现有双头笔一般使用多个笔帽，或笔帽分别设置空腔放置笔头，导致双头笔整体较长，浪费其长度空间。故急需一种双头笔解决上述技术问题。

技术实现要素：

有鉴于此，本实用新型提供了一种双头笔，解决上述问题。

本实用新型采用的技术手段如下：一种双头笔，包括笔帽、第一笔头、第二笔头、第一笔杆和第二笔杆；所述第一笔头连接第一笔杆，所述第二笔头连接第二笔杆；所述笔帽内设有保护胶，所述笔帽两头还分别设有凹槽，所述第一笔杆和第二笔杆的两端分别设有凸筋，所述凸筋与所述凹槽相匹配，所述第一笔杆和第二笔杆分别通过所述凸筋、凹槽与所述笔帽活动连接。

优选地，所述笔帽外部设有凸块。

优选地，所述凸块呈长方形状。

优选地，所述凸块位于所述笔帽的中间位置，所述第一笔头和第二笔头的长度相等，所述第一笔杆和第二笔杆的长度相等。

优选地，所述第一笔杆和第二笔杆呈椭圆柱状。

优选地，所述笔帽外部还设有笔夹。

优选地，所述第一笔杆内置有黑笔中性笔芯，所述第二笔杆内置有红笔中性笔芯。

优选地，所述笔帽、第一笔头、第二笔头、第一笔杆和第二笔杆均由塑料注塑而成。

优选地，所述第一笔杆和第二笔杆均为透明。

本实用新型的有益效果是，本实用新型的所述双头笔实现一笔双色；通过设置所述凸筋与所述凹槽，实现所述第一笔杆和第二笔杆共用笔帽，避免使用多个笔帽延长笔的长度；所述第一笔头和第二笔头共用保护胶，所述保护胶不但可以保护第一笔头和第二笔头，而且避免了设置多个空腔放置第一笔头和第二笔头，缩短了笔帽的长度，最大限度节约所述双头笔的长度，即充分利用了所述双头笔的长度空间。

另外，所述笔帽外部设有凸块，所述凸块可防止所述双头笔在桌上等水平面上滑动，避免滑落，从而避免笔芯因滑落而损坏；所述凸块呈长方形状；长方形状凸块有平面，该平面利于所述双头笔的水平放置，由于凸块的支撑，使得所述双头笔不会滑动；所述第一笔杆和第二笔杆呈椭圆柱状，避免所述双头笔的任意滑动；所述凸块位于所述笔帽的中间位置，第一笔头和第二笔头的长度相等，所述第一笔杆和第二笔杆的长度相等，使得第一笔杆和第二笔杆可插入所述笔帽的任意一端，另外不需要书写或标记时，放置所述双头笔于桌上，上述长度一致使得所述凸块支撑更加平衡，进一步加强凸块支撑所述双头笔不滑动的作用；所述笔帽外部还设有笔夹，便于夹在会议本上或外出记录本上；所述第一笔杆内置有黑笔中性笔芯，所述第二笔杆内置有红笔中性笔芯，便于书写和标记；所述笔帽、第一笔头、第二笔头、第一笔杆和第二笔杆均由塑料注塑而成，材质较轻，便于携带，使用时也较为轻便；所述第一笔杆和第二笔杆均为透明，便于观察笔水量，避免会议或外出时因笔水用完带来麻烦。

附图说明

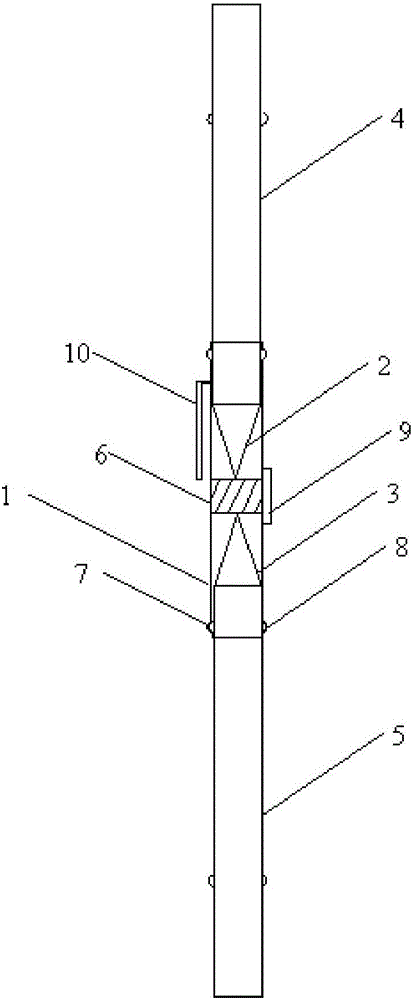

图1为本实用新型的一种双头笔的结构示意图；

图2为本实用新型的一种双头笔收纳状态示意图；

图3为本实用新型的一种双头笔使用状态示意图；

图4为本实用新型的一种双头笔使用状态示意图；

图中：1.笔帽、2.第一笔头、3.第二笔头、4.第一笔杆、5.第二笔杆、6.保护胶、7.凹槽、8.凸筋、9.凸块、10.笔夹。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1～4所示，一种双头笔，包括笔帽1、第一笔头2、第二笔头3、第一笔杆4和第二笔杆5；所述第一笔头2连接第一笔杆4，所述第二笔头3连接第二笔杆5；所述笔帽1内设有保护胶6，所述笔帽1两头还分别设有凹槽7，所述第一笔杆4和第二笔杆5的两端分别设有凸筋8，所述凸筋8与所述凹槽7相匹配，所述第一笔杆4和第二笔杆5分别通过所述凸筋8、凹槽7与所述笔帽1活动连接。所述第一笔杆4和第二笔杆5共用笔帽1，避免使用多个笔帽延长笔的长度，所述第一笔头2和第二笔头3共用保护胶6，无需在所述笔帽1内分别设置空腔放置第一笔头2和第二笔头3，避免了所述空腔浪费长度空间，所述保护胶6不但可以保护第一笔头2和第二笔头3，还缩短了笔帽1的长度，最大限度节约所述双头笔的长度，即充分利用了所述双头笔的长度空间。所述双头笔可拼接成一支笔使用，实现一笔双色；特殊情况时，比如会议或外出有时人多笔少，也可拆分成两支笔使用，实现一笔两人用。所述笔帽1外部设有凸块9，所述凸块9可防止所述双头笔在桌上等水平面上滑动，避免滑落，从而避免笔芯因滑落而损坏。所述凸块9呈长方形状；长方形状凸块9有平面，该平面利于所述双头笔的水平放置，由于凸块9的支撑，使得所述双头笔不会滑动。所述凸块9位于所述笔帽1的中间位置，第一笔头2和第二笔头3的长度相等，所述第一笔杆4和第二笔杆5的长度相等，使得第一笔杆4和第二笔杆5可插入所述笔帽1的任意一端，另外不需要书写或标记时，放置所述双头笔于桌上，上述长度一致使得所述凸块9支撑更加平衡，进一步加强凸块9支撑所述双头笔不滑动的作用。所述第一笔杆4和第二笔杆5呈椭圆柱状，进一步避免所述双头笔的任意滑动。所述笔帽1外部还设有笔夹10，便于夹在会议本上或外出记录本上。所述第一笔杆4内置有黑笔中性笔芯，所述第二笔杆5内置有红笔中性笔芯，便于书写和标记。所述笔帽1、第一笔头2、第二笔头3、第一笔杆4和第二笔杆5均由塑料注塑而成，材质较轻，便于携带，使用时也较为轻便。所述第一笔杆4和第二笔杆5均为透明，便于观察笔水量，避免会议或外出时因笔水用完带来麻烦。

综上所述，本实用新型的所述双头笔实现一笔双色；通过设置所述凸筋8与所述凹槽7，实现所述第一笔杆4和第二笔杆5共用笔帽1，避免使用多个笔帽延长笔的长度；所述第一笔头2和第二笔头3共用保护胶6，缩短了笔帽1的长度，最大限度节约所述双头笔的长度，即充分利用了所述双头笔的长度空间。另外，利用凸块9防止所述双头笔在桌上等水平面上滑动，避免滑落，从而避免笔芯因滑落而损坏。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型保护的范围之内。
