井下简易支架宣传栏的制作方法

本实用新型涉及一种宣传栏，具体涉及一种井下简易支架宣传栏。

背景技术：

井下需要安装制度牌、宣传牌等牌板，但井下巷道壁高低不平，很难直接将宣传栏钉在巷道壁上或钉上后影响美观。此外，井下环境非常潮湿，宣传栏易受潮。

技术实现要素：

针对现有技术的不足，本实用新型的目的是提供一种井下简易支架宣传栏，解决井下宣传栏安装难度大的问题，使井下宣传栏安装简易、美观、实用、成本低，且解决了井下宣传栏易受潮的问题。

本实用新型所述的井下简易支架宣传栏，包括巷道管和宣传栏，宣传栏包括宣传板、支架和套管，支架位于宣传板下部，支架下部设有套管，支架插接在套管内且能在套管内伸缩，套管上设置插孔，通过U型扣将巷道管固定在套管的插孔内，支架的壁上设置多个定位孔，套管上对应设有定位钮，所有定位孔和定位钮在同一条垂线上。

宣传板上端铰接盖板。

支架和套管优选分别设置两个，将两个套管固定在两个巷道管上，更加牢固。

井下有很多巷道管，通过U型扣将巷道管固定在套管的插孔内，支架插接在套管内且能在套管内伸缩，支架的壁上设置多个定位孔，套管上对应设有定位钮，所有定位孔和定位钮在同一条垂线上，通过定位钮与不同的定位孔的配合，实现长度的调节，从而实现宣传板高度的调节。宣传板上端铰接盖板，使用时，将盖板拉开，不使用时，将盖板盖住宣传板，防止宣传板受潮，盖板可以为透明材质。

综上所述，本实用新型具有以下优点：

(1)井下巷道壁高低不平，很难直接将宣传栏钉在巷道壁上或钉上后影响美观，但井下有很多巷道管，本实用新型将宣传栏固定在巷道管上，解决了井下宣传栏安装难度大的问题，使井下宣传栏安装简易、美观、实用、成本低。

(2)本实用新型该解决了井下宣传栏易受潮的问题。

附图说明

图1是本实用新型实施例的结构示意图；

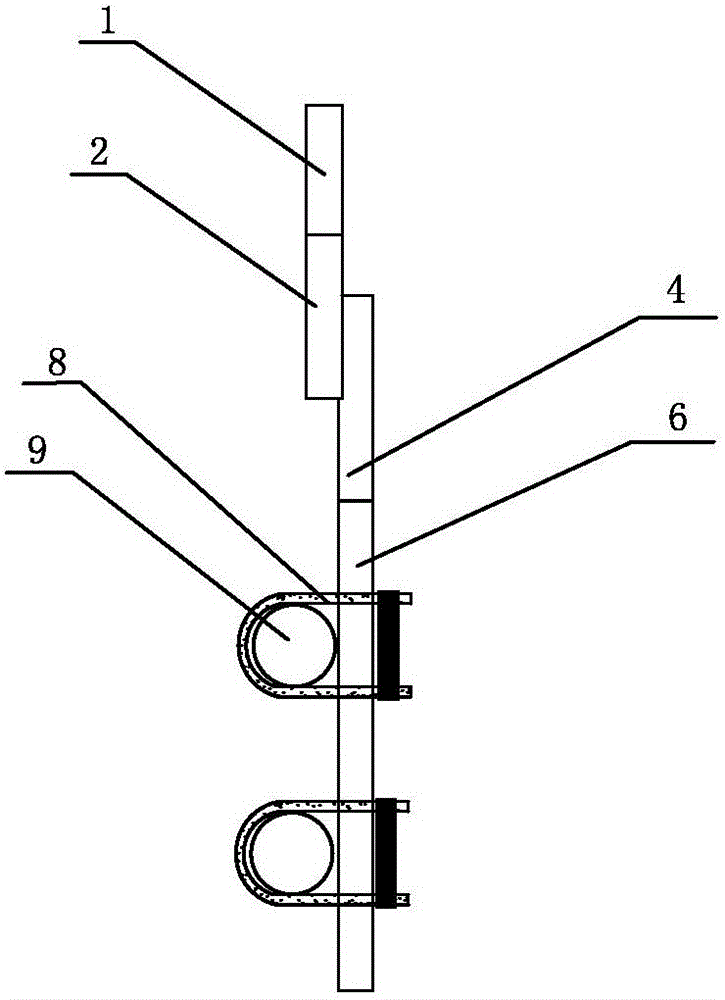

图2是本实用新型实施例的侧视图；

图中：1-盖板，2-宣传板，3-定位孔，4-支架，5-定位钮，6-套管，7-插孔，8-U型扣，9-巷道管。

具体实施方式

下面结合实施例对本实用新型做进一步说明。

实施例

一种井下简易支架宣传栏，如图1和图2所示，包括巷道管9和宣传栏，宣传栏包括宣传板2、支架4和套管6，支架4位于宣传板2下部，支架4下部设有套管6，支架4插接在套管6内且能在套管6内伸缩，套管6上设置插孔7，通过U型扣8将巷道管9固定在套管6的插孔7内，支架4的壁上设置多个定位孔3，套管6上对应设有定位钮5，所有定位孔3和定位钮5在同一条垂线上。宣传板2上端铰接盖板1。支架4和套管6分别设置两个。

使用时，通过U型扣8将巷道管9固定在套管6的插孔7内，支架4插接在套管6内且能在套管6内伸缩，支架4的壁上设置多个定位孔3，套管6上对应设有定位钮5，所有定位孔3和定位钮5在同一条垂线上，通过定位钮5与不同的定位孔3的配合，实现长度的调节，从而实现宣传板2高度的调节。宣传板2上端铰接盖板1，使用时，将盖板1拉开，不使用时，将盖板1盖住宣传板2，防止宣传板2受潮。
