广告布挂夹的制作方法

本实用新型属于广告布的安装用具，特别是广告布挂夹。

背景技术：

现有的广告布横幅、标语横幅，大都是横幅两头穿一根棍子，用绳子把棍子上下端拉紧在附近的桩架上。大量的墙面广告布、膜等，往往是胶粘在墙面上。广告布横幅两端用绳子拉紧的方法，要选择周边有拉绳的架、框才行。但往往墙面上、墙体玻璃上是挂广告布最佳位置，却找不到拉绳挂拉的支撑点，而只好放弃最佳的安装位置，影响广告效果。采用广告布、膜粘贴在墙上的方法，有二点缺陷：一是广告布、膜一旦撕下来后，广告布、膜就撕坏报废了，不能再转贴到其他墙上。二是广告布、膜撕下后的墙面上，往往留下粘胶痕迹，难于擦掉。

技术实现要素：

本实用新型的目的在于提供一种可以方便把广告布、膜挂在墙上、墙体玻璃上的广告布挂夹。

本实用新型是这样实现的：一个吸盘上安装一个真空补偿器和一个夹子。夹子夹住广告布四角，把广告布四个角拉紧，吸盘吸附在墙上、墙体玻璃上。广告布上方、下方再用几个吸盘夹住吸附在墙上。

广告布挂夹，包括吸盘、扭圈、真空补偿器、夹子。扭圈的卡环卡在吸盘的卡槽内。真空补偿器的壳体由大壳体、小壳体组成。大壳体安装在扭圈中。夹子安装在吸盘的壳体上。大壳体内安装有胶囊、下压板。吸盘壳体内的胶盘上面粘结固定有拉板，拉板与大壳体下底板之间连接有拉块。小壳体内安装有压簧、标杆、压板。标杆上设置了能代表吸盘内真空度的标识。扭圈的壳体内有内螺纹，大壳体上有外螺纹。拉块中间有小孔。吸盘壳体内的胶盘与大壳体内的胶囊有小孔相连通。夹子的夹口上设置有齿尖。压簧安装在小壳体中，标杆安装在压簧中。吸盘的壳体上固定有支板，支板上有铰链座。夹子的轴销安装在铰链座中。拉块截面呈方形，吸盘的壳体上有与拉块配合导向的方形孔。胶囊上面与下压板粘结固定在一起，胶囊下边与大壳体下底板的上面粘结固定在一起。

吸盘的壳体简称吸盘壳。吸盘壳下边安装一个胶盘。吸盘壳下方一边固定有支板，支板上固定有铰链座。夹子的轴销两端铰连在铰链座上。夹子的上、下夹口上有互相交错的齿尖。

真空补偿器的壳体上面小，下面大，都是圆柱形壳体，以下简称壳体，为方便叙述，称上面的为小壳体，下面的为大壳体。大壳体外圆上有螺纹。吸盘壳上有卡槽，扭圈一端是卡环，卡环卡在卡槽中，可以在卡槽中转动。吸盘壳上端有一件扣圈，用螺钉固定或粘结在吸盘壳上端相应位置，即出现一个上述的卡槽。安装时，先放上扭圈，再固定扣圈。扭圈内壁有内螺纹。大壳体上外螺纹拧进扭圈内螺纹中。大壳体下底板下面连接固定有拉块。拉块截面是方形。吸盘壳里边安装有胶盘，胶盘上面与拉板粘结固定。吸盘壳上端壳板上开设有与拉块的方形体相适应的方形孔，拉块可以在方形孔中上、下，但不能旋转。方形孔起导向作用。拉块穿过方形孔与拉板连接固定在一起。大壳体内安装有胶囊。胶囊下底面与大壳体下底板上面粘结固定在一起。拉块中间有小孔，小孔穿过拉板、胶盘和大壳体下底板，使胶囊内与胶盘内相连通。胶囊上底面与下压板粘结固定在一起。下压板下面用沉头螺钉连接固定有一个压塞。压塞的作用是，当胶囊被压缩排除空气时，压塞能同时下行而占据胶囊中部的空间，使胶囊内剩下的空气很少。

小壳体内安装有压缩弹簧，即压簧。一根标杆经过小壳体上底板和下底板中心孔，下端铰连在下压板上。标杆上端制成半圆形体。标杆上部固定有卡台，卡台下方固定有压环。压簧下端抵在小壳体下底板上，上端被压板压住。压板被标杆上的压环压住，压环被压在小壳体上底板下边。压簧处于预压状态。小壳体上底板上设置有卡口。当下按标杆端头，压缩压簧并压缩胶囊排出空气后，手指拨已下压的标杆上端头进入卡口，标杆上的卡台即被卡在卡口下边。反向拨回标杆端头，则卡台可上行，压簧可推标杆上行。

广告布挂夹安装时：1、把挂夹夹在广告布四个角上，根据广告布横幅的长短，广告布中段上、下方可夹几个挂夹。2、按下所有挂夹上冒出小壳体的标杆，拨进卡口。这时，压簧已被压缩，胶囊已被压缩，空气已被排除。3、拉伸广告布横幅两端，先试贴在墙上指定位置。把广告布一端的吸盘吸在墙上。把吸盘按扣在墙上，顺时针扭转扭圈到位，吸盘即吸附在墙上。每吸附一个吸盘在墙上后，都要把标杆端头拨回原位。拉住广告布另一端，把端头的二个吸盘吸附在墙上。再把广告布中段的吸盘都吸附在墙上。安装完毕。

顺时针扭动扭圈时，扭圈螺纹使大壳体向吸盘壳外方向移动，大壳体下底板上连接的拉块拉吸盘下边的拉板及胶盘盘底向后移动，使胶盘扩张。胶盘内空气稀薄，胶盘就被大气压紧在墙上。

当吸盘刚刚吸附在墙上，在胶盘没有漏气情况下，压簧的压力是不能够推动标杆拉动胶囊扩张的。只有当胶盘有少量漏气，真空度降低时，压簧的压力才能推动标杆上拉胶囊扩张。

标杆拉出壳体的长度，能够代表吸盘内的真空度，即可反应吸盘吸力的大小。标杆正对小壳体上表面位置，以下称标杆拉出位置。标杆上设置有表示吸盘内真空度的标识。为了叙述方便，以绿色、淡绿色、黄色、红色为例叙述。从标杆外端向内端依次设置绿色、淡绿色、黄色、红色环圈。

本实用新型的优点在于：1、广告布挂夹可以方便地夹住广告布边缘任何位置，并能方便安装在光滑的墙体贴砖上、玻璃上、栏杆上、塑料板上，取、挂方便。2、在吸盘上增加了一个真空补偿器，当吸盘内的胶盘开始有少量漏气，吸盘内真空度降低时，压簧能推压标杆拉胶囊扩张，维持吸盘内的真空度。在同等条件下比现有的真空吸盘使用时间更长。3、标杆上设置了能代表吸盘真空度的几种颜色的标识。可以长时间提醒人们吸盘还能用多久，什么时间要重新吸挂一次。当标杆冒出位置是绿色，则表明吸盘真空度基本未变化，可以放心使用。当标杆冒出位置是淡绿色，则表明吸盘真空度已开始变化，但仍能继续使用。当标杆冒出位置是黄色，则表明吸盘吸力已不足，提醒人们要重新在墙上吸挂一次。标杆冒出位置出现红色，哪怕是一丝红色，则表明吸盘可能马上要掉下来，应立即取下重新吸挂。这样可从根本上避免现有吸盘有时在人们不知觉中落下的情况。

附图说明

图1是广告布挂夹在墙上挂起广告布情况图。

图2是图1中广告布中段上方挂夹的放大图。

图3是图2中的A-A剖视图。

图4是压下标杆后情况图。

图5是夹子安装图。

附图中：胶盘1、吸盘壳2、扭圈3、壳体4、支板5、铰链座6、夹子7、卡口8、标杆9、卡台10、广告布11、压环12、压板13、下压板14、压塞15、小孔16、压簧17、胶囊18、扣圈19、拉板20、拉块21。

具体实施方式

图1中，是广告布挂夹在墙上挂起广告布情况图。广告布挂夹以下简称挂夹。在广告布11的四个角各夹挂一个挂夹，图1中已把广告布拉平整。广告布上、下方中部各挂夹一个挂夹，以固定广告布中段。广告布中段挂夹的数量，根据广告布横幅长短确定。

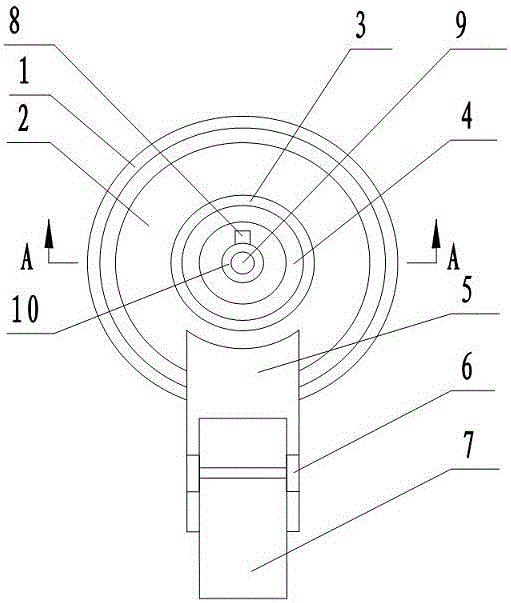

图2中，是图1中广告布中段上方挂夹的放大图。结合图2、图1叙述。胶盘1安装在吸盘壳2下面。扭圈3在吸盘壳2上端，真空扩张器的壳体4安装在扭圈3内。小壳体在大壳体上面。小壳体上端面有圆孔。圆孔可以让卡台10上、下。圆孔上边开了一个方孔，即卡口8。标杆9在卡台10正中。标杆端头呈半圆形。当下压标杆端头到位后，标杆端头可以拨进卡口8中。卡台10的一部分即被卡在卡口下边。吸盘壳2下方连接固定一块支板5。支板5两边有铰链座6。夹子7的轴销两端安装在铰链座6中。

图3中，是图2中的A-A剖视图，即吸盘的结构图。为叙述方便，图3中按吸盘没有吸附在墙上时画出，即胶囊是扩张状态。

图3中，胶盘1安装在吸盘壳2中。壳体4即是真空补偿器壳体，由上方的小壳体和下方的大壳体构成。壳体4的大壳体上底板中部即是小壳体的下底板。吸盘壳上方圆周上设置有卡槽。扭圈3下端面有一圈卡环，卡环卡在卡槽内，可以转动。吸盘壳上端有一件扣圈19，用螺钉固定或粘结在吸盘壳上端相应位置，即形成一个卡槽。安装时，先放上扭圈3，再固定扣圈19。扭圈3内圈有内螺纹。大壳体外圆上有外螺纹。大壳体安装在扭圈3中。正反扭转扭圈3，大壳体即可以上升、下降。大壳体内安装有胶囊18。胶囊18下底与大壳体下底板粘结固定在一起。大壳体下底板下边连接固定有一根拉块21，拉块21穿过吸盘壳2上端壳板，与胶盘1上方的拉板20连接固定在一起。拉板20与胶盘1上面粘结固定在一起。拉块21是方形体。吸盘壳2上端壳板中间的孔是方形孔，作用是对拉块21导向，即大壳体可以上下移动，但不能与吸盘壳相互转动。拉块21中间有小孔16。小孔16穿过胶盘、拉板、拉块，穿过大壳体下底板，把胶囊内部与胶盘下方相互连通。胶囊上面粘结固定有下压板14，下压板14下边用沉头螺钉连接固定有一个压塞15。标杆9安装在压簧17中，标杆9下端铰连在下压板14上。卡台10与标杆9上部制成一体。压环12与标杆中部制成一体。压簧17安装在小壳体内。压簧17下端抵在小壳体下底板上，上端被压板13压住。压板13被压环12压住，压环被小壳体上底面压住，压簧处于被预压状态。小壳体上端面开设有能让卡台上下的圆孔。在圆孔的侧边，参见图2，图2中相应圆孔的上边，开设有卡口8。压簧已推标杆把下压板及胶囊向上拉，胶囊处于自然扩展状态。这时，标杆已经冒出在小壳体上底面上。

图4中，是压下标杆后情况图。用手下按标杆9，使压板向下移动，压簧被压缩。标杆推下压板向下移动，使胶囊压缩，压塞占据压缩后胶囊中部空间，使胶囊内空气尽可能少。把标杆上端头拨进卡口8，卡台10即被卡口下边挡住。把吸盘按在墙上，扭转扭圈3，使大壳体向上移动，大壳体下边固定的拉块即拉吸盘壳内的拉板和胶盘向上移动。于是，胶盘内空气稀薄，压力猛然减小，大气即压胶盘外面，使胶盘吸附在墙上。然后用手拨标杆回原位，即使卡台回复竖直位置，卡台会上冒一点立刻进入圆孔中，不再被挡在卡口下面。

图5中，是夹子安装图。在吸盘壳2上连接固定有一块支板5，支板5上有铰链座6。夹子7安装在铰链座6上。夹子7的夹口前端有互相交错的齿尖，夹住广告布时，不会打滑。

广告布挂夹的安装：1、把挂夹夹在广告布四个角上，根据广告布横幅的长短，广告布中段上、下方可夹几个挂夹。2、按下所有挂夹上冒出小壳体的标杆，拨进卡口。这时，压簧已被压缩，胶囊已被压缩，空气已被排除。3、拉伸广告布横幅两端，先试贴在墙上指定位置。把广告布一端的吸盘吸在墙上。把吸盘按扣在墙上，顺时针扭转扭圈到位，吸盘即吸附在墙上。每吸附一个吸盘在墙上后，都要把标杆端头拨回原位。拉住广告布另一端，把端头的二个吸盘吸附在墙上。再把广告布中段的吸盘都吸附在墙上。安装完毕。

顺时针扭动扭圈时，扭圈螺纹使大壳体向吸盘壳外方向移动，大壳体下底板上连接的拉块拉吸盘下边的拉板及胶盘盘底向后移动，使胶盘扩张。胶盘内空气稀薄，胶盘就被大气压紧在墙上。

标杆拉出壳体的长度，能够代表吸盘内的真空度，即可反应吸盘吸力的大小。标杆上设置有表示吸盘内真空度的标识。为了叙述方便，以绿色、淡绿色、黄色、红色为例叙述。从标杆外端向内端依次设置绿色、淡绿色、黄色、红色环圈。当标杆冒出位置是绿色，则表明吸盘真空度基本未变化，可以放心使用。当标杆冒出位置是淡绿色，则表明吸盘真空度已开始变化，但仍能继续使用。当标杆冒出位置是黄色，则表明吸盘吸力已不足，提醒人们要重新在墙上吸挂一次。标杆冒出位置出现红色，哪怕是一丝红色，则表明吸盘可能马上要掉下来，应立即取下重新吸挂。这样可从根本上避免现有吸盘有时在人们不知觉中落下的情况。

广告布能挂夹在墙体玻璃内面，吸盘贴在室内墙体玻璃上，外边一样可清楚看见。广告布从一个地方取下后，可以转到另一个地方挂上，可以重复使用。

本实用新型适用于临时性广告布、膜、标语的挂夹。
