一种双层轻钢别墅模型的制作方法

本实用新型涉及轻钢别墅房屋领域，具体涉及一种双层轻钢别墅模型。

背景技术：

轻钢别墅的主要材料是由热镀锌钢带经冷轧技术合成的轻钢龙骨，经过精确的计算加上辅件的支持与结合，起到合理的承载力，以取代传统房屋。轻钢别墅相比于传统住宅，有其突出的优点:

(1)轻钢别墅的轻钢结构配件制作工厂化和机械化程度高，商品化程度高；

(2)轻钢别墅的现场施工速度快，不会影响到附近居民有利于文明施工；

(3)轻钢别墅的钢结构建筑是环保型的可持续发展产品；

(4)轻钢别墅的自重轻，抗震性能好；

(5)轻钢别墅的综合经济指标不高于钢筋混凝土结构；

(6)轻钢别墅相比砖混住宅来说，可以避免用土烧砖带来的资源浪费；

(7)轻钢别墅因为轻钢结构的墙体厚度小，比砖混结构可以增加有效使用面积；

(8)轻钢别墅的与钢筋混凝土住宅相比，由于轻钢结构的钢材以后可以循环使用，但混凝土不能循环使用，以后肯定是建筑垃圾，造成环境压力并且，混凝土要40年时间才能全部干燥，因此容易造成室内湿气、潮湿，不利于人体健康。但是轻钢结构完全不用混凝土，因此不存在这个问题；

(9)轻钢别墅的抗震性能好。由于地震的活动为左右和上下活动，所以用螺丝钉连在一起的轻钢结构组成了一个安全稳定的盒子，不会因为地震的摇晃而出现墙体倒塌或楼板掉下危及人身安全；

(10)轻钢别墅的施工采用干施工法，不会造成水资料的浪费。并且节省了费用。

为了让客户对轻钢别墅房屋有更形象的了解，不单纯局限于图纸，所以需要制作二层轻钢别墅模型，但现有的技术不足在于：

1、受折弯机的影响，无法制作小规格的C型截面龙骨，只能做成没有卷边的U型龙骨，体积较大，质量较重，不易携带；

2、模型太小，龙骨之间的连接无法通过自攻钉连接，只能用胶粘，结构稳定性差。

技术实现要素：

根据现有技术的不足，本实用新型提供一种结构简单、体积较小、方便直观且易携带的双层轻钢别墅模型。

本实用新型的技术方案为：一种双层轻钢别墅模型，双层轻钢架构成的房屋，房屋的底部一层其中一面开设有门，两层剩余面开设有窗户，所述的房屋屋顶表面设置有屋脊折件，屋脊折件两侧端头对称设置有2组三角形屋架，每组三角形屋架的另一端与屋檐梁的边缘相连；其中一组的三角形屋架交点的重心位于模型内。

优选方案如下：

屋檐梁的长度长于房屋的宽度。

房屋一层与二层之间设置有楼板。

楼板之间设置有楼梯。

双层轻钢别墅模型的各部分构件为C形轻钢构件。

其中，别墅模型是四坡屋顶和双坡屋顶的结合，各取一半，能够使技术人员或客户在一个模型内就可观察多种屋形构造。

本实用新型的优点：不用去工地，在办公室里就可以了解轻钢别墅房屋的结构，包括墙体、屋架、楼板及楼梯。可以让客户及技术人员更直观、更形象的了解轻钢别墅的结构，对于新接触轻钢行业、准备投入到轻钢行业的技术人员在培训讲解的时候也能起到很好的启示作用。本实用新型结构简单、体积较小、携带也十分方便，适合工业推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的立体图；

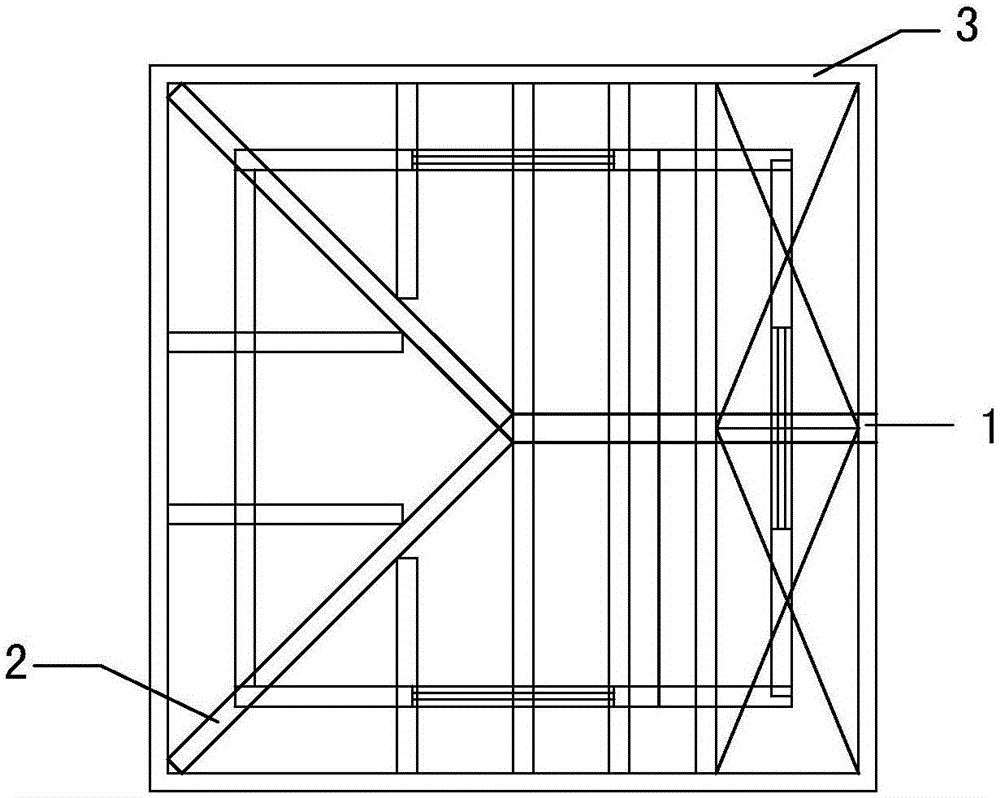

图2为本实用新型的俯视图；

图中，1、屋脊折件，2、三角形屋架，3、屋檐梁，4、窗户，5、门。

具体实施方式

下面结合附图对本实施例做进一步详细描述，但本实用新型并不局限于具体的实施例。

实施例1：

一种双层轻钢别墅模型，双层轻钢架构成的房屋，房屋的底部一层其中一面开设有门5，两层剩余面开设有窗户4，所述的房屋屋顶表面设置有屋脊折件1，屋脊折件1两侧端头对称设置有2组三角形屋架2，每组三角形屋架2的另一端与屋檐梁3的边缘相连；其中一组的三角形屋架2交点的重心位于模型内。

屋檐梁3的长度长于房屋的宽度。

房屋一层与二层之间设置有楼板。

楼板之间设置有楼梯。

双层轻钢别墅模型的各部分构件为C形轻钢构件。

其中，别墅模型是四坡屋顶和双坡屋顶的结合，各取一半，能够使技术人员或客户在一个模型内就可观察多种屋形构造。

本实用新型的优点：不用去工地，在办公室里就可以了解轻钢别墅房屋的结构，包括墙体、屋架、楼板及楼梯。可以让客户及技术人员更直观、更形象的了解轻钢别墅的结构，对于新接触轻钢行业、准备投入到轻钢行业的技术人员在培训讲解的时候也能起到很好的启示作用。本实用新型结构简单、体积较小、携带也十分方便，适合工业推广使用。

以上所述的仅是本实用新型的优选实施方式，应当指出对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些都不会影响本实用新型实施的效果和专利的实用性。
