一种按键式吸盘教学用三角尺的制作方法

本实用新型涉及教学教具技术领域，特别是涉及一种按键式吸盘教学用三角尺。

背景技术：

在教学过程中，使用三角尺时需要一只手按住，另一只手去划线，稍有偏差线就画不直了，所以需要能将三角尺固定在黑板上。某些设计的三角尺固定装置虽然简单，但是在吸附完成后如何脱附的问题上都采用直接拉拽，这种方法很不方便，且拉在拽过程中如果受力不均会使得吸盘与尺身分离。

技术实现要素：

本实用新型为解决上述技术问题而提供一种可以方便吸附与脱附的操作的按键式吸盘教学用三角尺。

本实用新型所采取的技术方案是：

一种按键式吸盘教学用三角尺，包括尺身，把手和按键式吸盘机构，所述把手位于尺身中部，所述尺身在三角尺刻度方向的两端分别设置有底部基座，所述按键式吸盘机构与所述底部基座连接；所述按键式吸盘机构的顶部设置有压盖，所述压盖中部设有孔道，其外侧设有底部具有卡槽结构的按键，所述按键的下方设有按键连杆，所述按键连杆的一端与所述按键的卡槽配接，所述按键连杆穿过所述压盖的孔道，其另一端外侧套有弹簧，所述按键连杆的底面配接有吸盘连杆，所述吸盘连杆底部配接有吸盘。

为解决现有技术中的技术问题，本实用新型提供有上述技术方案。

与现有技术相比，本实用新型的技术方案中，尺身，三角尺的主要工作结构；把手，固定在尺身上，用于手持三角尺；按键式吸盘机构，用于将三角尺固定在黑板上，其内部为首尾接触式连接方式，依次为按键、按键连杆、弹簧、吸盘连杆和吸盘。尺身，把手与尺身为一体的，按键机构的底座与尺身为一体的，按键机构外部包括底座和压盖，压盖与底座靠螺纹连接，按键机构内部自上而下依次布置了按键，按键连杆，弹簧，吸盘连杆和吸盘，其中吸盘连杆上有卡槽，该卡槽与底座上的卡槽连接将吸盘连杆的外壳固定在底座上。

本实用新型还可以采取如下技术措施：所述把手上配有便于手持的橡胶套。

本实用新型还可以采取如下技术措施：所述吸盘为真空吸盘。

本实用新型还可以采取如下技术措施：所述吸盘连杆的卡槽与所述底部基座的挡板连接。

本实用新型还可以采取如下技术措施：所述吸盘连杆与所述吸盘为过盈配合连接。

本实用新型具有的优点和积极效果是：由于本实用新型采用如上技术方案，通过在三角尺身增加按键机构，不仅满足了三角尺在固定时的稳定性，还满足了在三角尺解除固定时操作的简便性，不会因为受力不均而导致尺身与吸盘的分离问题。

除了上面所描述的本实用新型解决的技术问题、构成技术方案的技术特征以及由这些技术方案的技术特征所带来的优点之外，本实用新型所能解决的其他技术问题、技术方案中包含的其他技术特征以及这些技术特征所带来的优点，将在下文中结合附图作进一步详细的说明。

附图说明

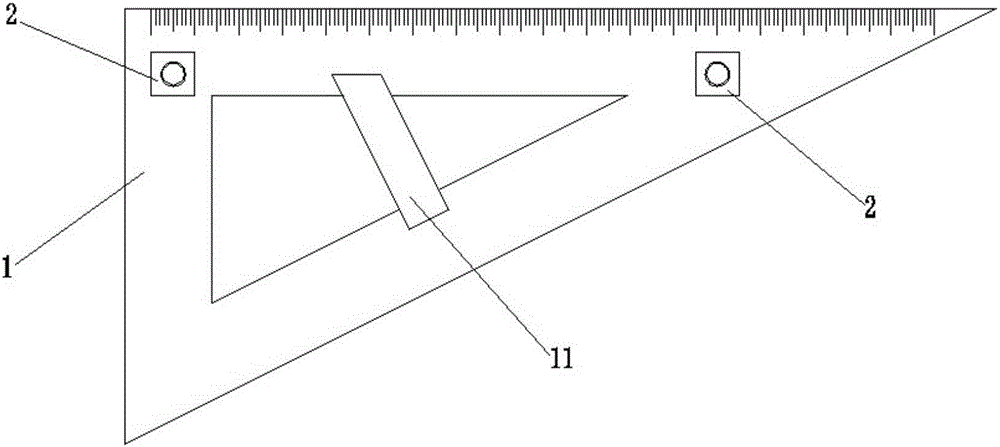

图1为本实用新型的整体结构示意图；

图2为本实用新型中按键式吸盘机构的剖视图。

图中：1、尺身；11、把手；12底部基座；2、按键式吸盘机构；21、按键；22、按键连杆；23、弹簧；24、吸盘连杆；25、吸盘；26、压盖。

具体实施方式

为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下：

如图1和图2所示，本实施例是一种按键式吸盘教学用三角尺，包括尺身1，把手11和按键式吸盘机构2，所述把手11位于尺身中部，所述尺身1在三角尺刻度方向的两端分别设置有底部基座12，所述按键式吸盘机构2与所述底部基座12连接；所述按键式吸盘机构2的顶部设置有压盖26，所述压盖26中部设有孔道，其外侧设有底部具有卡槽结构的按键21，所述按键21的下方设有按键连杆22，所述按键连杆22的一端与所述按键21的卡槽配接，所述按键连杆22穿过所述压盖26的孔道，其另一端外侧套有弹簧23，所述按键连杆22的底面配接有吸盘连杆24，所述吸盘连杆24底部配接有吸盘25。

本实施例中，所述把手11上配有便于手持的橡胶套。

本实施例中，所述吸盘25为真空吸盘。

本实施例中，所述吸盘连杆24的卡槽与所述底部基座12的挡板连接。

本实施例中，所述吸盘连杆24与所述吸盘25为过盈配合连接。

以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
