一种钻木取火模拟装置展项的制作方法

本实用新型涉及组合视听显示设备技术领域，更具体地是涉及一种可以供参观者主动操作的钻木取火模拟装置展项。

背景技术：

现有的展厅展示中一般是由解说员带领参观者进行参观，并由解说员逐一对各个展项进行讲解。对于各个展项的控制一般也是由解说员手动按动按钮或者控制器进行操作。参观者只能被动的接受解说员的讲解和展项所示出的内容，不能进行主动操作或者进行亲身体验操作等。

例如在现有的一些科普展厅里面展示古人利用钻木取火的方法来生火，参观者只能从展项示出的文字图片内容中去感受古人的智慧，不能亲身体验具体的钻木取火过程，参观过程单调乏味，缺乏趣味，无法使参观者真正体会古人的智慧和艰苦的生活条件。

技术实现要素：

本实用新型为克服上述现有技术中的不足，提供了一种可以供参观者主动操作的钻木取火模拟装置展项。

本实用新型通过以下技术方案来实现上述目的。

一种钻木取火模拟装置展项，包括操作台、相互连接的显示屏和控制主机，其中控制主机内设有数据采集转化模块，操作台的台面上设有凹槽，凹槽内放置有棒状物，凹槽的底面设置有压力传感器和温度传感器，凹槽的侧面设置有转速传感器，压力传感器、温度传感器和转速传感器均连接至数据采集转化模块。

本方案可以供参观者实际搓动棒状物在凹槽内转动来模拟古人钻木取火的过程，通过压力传感器来检测棒状物对凹槽底面施加的压力，通过转速传感器来检测棒状物的转速，通过温度传感器来检测凹槽处的温度，并通过数据采集转化模块采集这些数据转化成控制主机可接收的信号后传送给控制主机，控制主机将这些数据以条状、饼状或者数字的形式在显示屏上显示出来，并与预先设置的参数进行对比来判断参观者的钻木取火的结果。同时还可以根据结果在屏幕上显示火苗燃烧或者熄灭的动态图像。从而使参观者通过实际操作来亲身体验钻木取火的过程，增加参观过程的趣味性，使参观者更加深刻的体会古人的智慧和艰苦的生活条件，此过程又与真正的钻木取火过程有区别，不会产生烟雾和火焰，操作安全且绿色环保。

在实际的钻木取火过程中如果适时的对凹槽处吹气来增加空气流动会提高生火的几率和速度，因此为了检测参观者是否吹气和吹气的时机与力度，在上述的操作台的台面上还设置有麦克风，麦克风连接至数据采集转化模块。数据采集转化模块采集麦克风检测的数据后转化成控制主机可接收的信号后传送给控制主机，并与预先设置的参数进行对比来判断参观者的钻木取火的结果。

作为进一步改进的结构，上述的操作台的台面上设有红色投影灯，投影灯可以将红色光投影到凹槽处，投影灯连接至数据采集转化模块。当参观者钻木取火成功后使投影灯将红色光投影到凹槽处，来模拟火焰燃烧的颜色，同时提示参观者钻木取火成功，给参观者带来成就感，使参观者的记忆更加深刻。

作为进一步改进的结构，上述的操作台的数量为两个以上，每个操作台均配置有凹槽、棒状物、压力传感器、温度传感器、转速传感器、麦克风和投影灯。从而可以同时为两个以上的参观者提供实际体验的机会，同时还可以给两个以上的参观者提供比赛的机会，为参观过程带来更多的乐趣。

本实用新型与现有技术相比主要具有如下有益效果：模拟古人钻木取火的过程并通过现代化的检测装置检测各项参数，然后通过图形或者数字的方式展现出来，使参观者通过实际操作来亲身体验钻木取火的过程，增加参观过程的趣味性，使参观者更加深刻的体会古人的智慧和艰苦的生活条件，此过程又与真正的钻木取火过程有区别，不会产生烟雾和火焰，操作安全且绿色环保。

附图说明

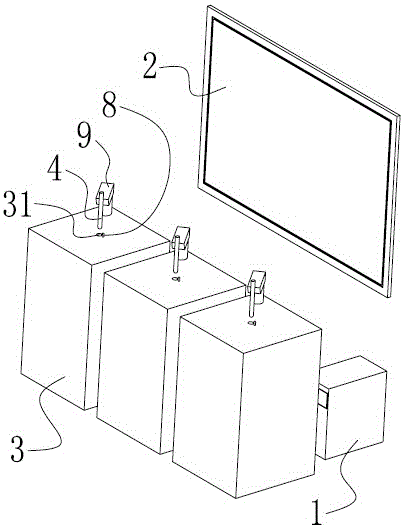

图1为本实用新型实施例的整体结构示意图。

图2为本实用新型实施例中操作台的台面上凹槽处的局部放大结构示意图。

具体实施方式

下面结合附图对本实用新型做进一步说明。附图仅用于示例性说明，不能理解为对本专利的限制。

为了更简洁的说明本实施例，附图或说明中某些本领域技术人员公知的、但与本创造的主要内容不相关的零部件会有所省略。另外为便于表述，附图中某些零部件会有省略、放大或缩小，但并不代表实际产品的尺寸或全部结构。

实施例：

如图1所示，一种钻木取火模拟装置展项，包括操作台3、相互连接的显示屏2和控制主机1，其中控制主机1内设有数据采集转化模块（图中未示出），操作台3的台面上设有凹槽31，凹槽31内放置有棒状物4。

如图2所示，凹槽31的底面设置有压力传感器5和温度传感器6，凹槽31的侧面设置有转速传感器7，压力传感器5、温度传感器6和转速传感器7均连接至数据采集转化模块。

在实际的钻木取火过程中如果适时的对凹槽31处吹气来增加空气流动会提高生火的几率和速度，因此为了检测参观者是否吹气和吹气的时机与力度，在上述的操作台3的台面上还设置有麦克风8，麦克风8连接至数据采集转化模块。数据采集转化模块采集麦克风8检测的数据后转化成控制主机1可接收的信号后传送给控制主机1，并与预先设置的参数进行对比来判断参观者的钻木取火的结果。

操作台3的台面上设有红色投影灯9，投影灯9可以将红色光投影到凹槽31处，投影灯9连接至数据采集转化模块。当参观者钻木取火成功后使投影灯9将红色光投影到凹槽31处，来模拟火焰燃烧的颜色，同时提示参观者钻木取火成功，给参观者带来成就感，使参观者的记忆更加深刻。

操作台3的数量为三个，每个操作台3均配置有凹槽31、棒状物4、压力传感器5、温度传感器6、转速传感器7、麦克风8和投影灯9。从而可以同时为两个以上的参观者提供实际体验的机会，同时还可以给三个参观者提供比赛的机会，为参观过程带来更多的乐趣。

本实施例可以供参观者实际搓动棒状物4在凹槽31内转动来模拟古人钻木取火的过程，通过压力传感器5来检测棒状物4对凹槽31底面施加的压力，通过转速传感器7来检测棒状物4的转速，通过温度传感器6来检测凹槽31处的温度，通过麦克风8检测参观者是否吹气和吹气的时机与力度，并通过数据采集转化模块采集这些数据转化成控制主机1可接收的信号后传送给控制主机1，控制主机1将这些数据以条状、饼状或者数字的形式在显示屏2上显示出来，并与预先设置的参数进行对比来判断参观者的钻木取火的结果。同时还可以根据结果在屏幕上显示火苗燃烧或者熄灭的动态图像。当参观者钻木取火成功后使投影灯9将红色光投影到凹槽31处，来模拟火焰燃烧的颜色。从而使参观者通过实际操作来亲身体验钻木取火的过程，增加参观过程的趣味性，使参观者更加深刻的体会古人的智慧和艰苦的生活条件，此过程又与真正的钻木取火过程有区别，不会产生烟雾和火焰，操作安全且绿色环保。

以上仅为本实用新型的一个具体实施例，但本实用新型的设计构思并不局限于此，凡利用本实用新型构思对本实用新型做出的非实质性修改，均落入本实用新型的保护范围之内。
