一种液化天然气再气化模拟展项的制作方法

本实用新型涉及组合视听显示设备技术领域，更具体地是涉及一种液化天然气再气化模拟展项。

背景技术：

现有的展厅展示中一般是由解说员带领参观者进行参观，并由解说员逐一对各个展项进行讲解。对于各个展项的控制一般也是由解说员手动按动按钮或者控制器进行操作。参观者只能被动的接受解说员的讲解和展项所示出的内容，不能进行主动操作或者进行亲身体验操作等。

例如在现有的一些科普展厅里面展示液化天然气再气化的过程，参观者只能观看展项示出的文字、图片或者视频资料，不能进行任何操作，参观过程单调乏味，缺乏趣味。

技术实现要素：

本实用新型为克服上述现有技术中的不足，提供了一种液化天然气再气化模拟展项。

本实用新型通过以下技术方案来实现上述目的。

一种液化天然气再气化模拟展项，包括手动打气泵、气罐、相互连接的显示系统和控制主机，手动打气泵的出气口密封连通至气罐内，控制主机内设有数据采集板，气罐内设有压力传感器，压力传感器与数据采集板电路连接。

本方案中的气罐用于模拟液化天然气的再气化过程中的再气化塔，通过参观者操作手动打气泵向气罐内打气，使气罐内的压力升高来模拟液化天然气的再气化过程中再气化塔内的压力升高的过程，数据采集板采集压力传感器的信号转换后传送给控制主机，并通过显示系统显示出液化天然气储存罐、再气化塔和煤气罐的模拟剖面图及其温度、压力等信息，显示的再气化塔的信息是通过采集的压力传感器的信号转换计算得出，与参观者的操作相对应，当气罐内的压力达到一定值时，提示参观者停止操作，显示系统演示将再气化塔的气体输送到煤气罐里的动画，从而使参观者通过实际操作来亲自体验液化天然气的再气化过程，增加参观过程的趣味性，使参观者更加深刻的感受人类智慧的力量。

作为进一步改进，上述的显示系统为投影仪或者显示屏。

本实用新型与现有技术相比主要具有如下有益效果：使参观者通过实际操作来亲自体验液化天然气的再气化过程，增加参观过程的趣味性，使参观者更加深刻的感受人类智慧的力量。

附图说明

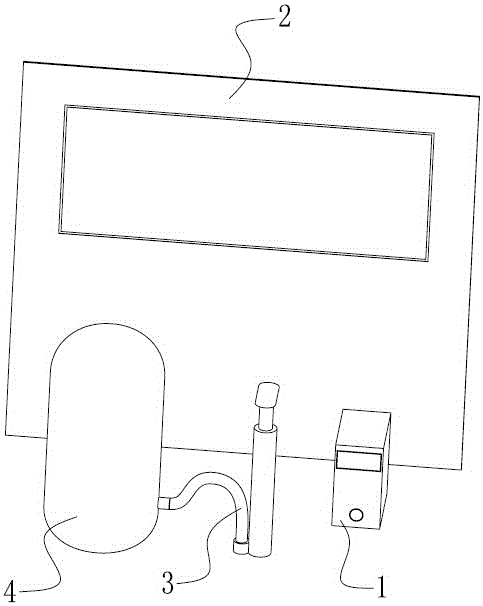

图1为本实用新型实施例的立体结构示意图。

具体实施方式

下面结合附图对本实用新型做进一步说明。附图仅用于示例性说明，不能理解为对本专利的限制。

为了更简洁的说明本实施例，附图或说明中某些本领域技术人员公知的、但与本创造的主要内容不相关的零部件会有所省略。另外为便于表述，附图中某些零部件会有省略、放大或缩小，但并不代表实际产品的尺寸或全部结构。

实施例：

如图1所示，一种液化天然气再气化模拟展项，包括相互连接的控制主机1和显示屏2，手动打气泵3、气罐4。

手动打气泵3的出气口密封连通至气罐4内，控制主机1内设有数据采集板（图中未示出），气罐4内设有压力传感器（图中未示出），压力传感器与数据采集板电路连接。

本实施例中的气罐4用于模拟液化天然气的再气化过程中的再气化塔，通过参观者操作手动打气泵3向气罐4内打气，使气罐4内的压力升高来模拟液化天然气的再气化过程中再气化塔内的压力升高的过程，数据采集板采集压力传感器的信号转换后传送给控制主机1，并通过显示屏2显示出液化天然气储存罐、再气化塔和煤气罐4的模拟剖面图及其温度、压力等信息，显示的再气化塔的信息是通过采集的压力传感器的信号转换计算得出，与参观者的操作相对应，当气罐4内的压力达到一定值时，提示参观者停止操作，显示屏2演示将再气化塔的气体输送到煤气罐4里的动画。

本实施例使参观者通过实际操作来亲自体验液化天然气的再气化过程，增加参观过程的趣味性，使参观者更加深刻的感受人类智慧的力量。

以上仅为本实用新型的一个具体实施例，但本实用新型的设计构思并不局限于此，凡利用本实用新型构思对本实用新型做出的非实质性修改，均落入本实用新型的保护范围之内。
