腹腔深部缝合运针练习模具的制作方法

本实用新型涉及医学教学器具领域，具体地指一种腹腔深部缝合运针练习模具。

背景技术：

缝合是一种基本的外科手术基本操作技术，其主要用途有以下两种：(1)用于手术中将组织或器官连接对合，达到重建恢复器官功能；(2)用于手术中活动性出血点的止血。传统的腹腔手术主要采用持针器夹持弧形缝针进行，因此缝合技术的熟练程度直接关系着手术是否能顺利进行以及手术效果的好坏。

一般，医学生所接受的缝合训练通常是浅表缝合训练，然而，腹腔手术操作区域较深，通常需要长持针器。由于深部手术空间的局限性和缝合方向的多样性，初学者通常不能自如的运针以达到所需的缝合深度和缝合方向。初学者进行腹腔深部缝合时，常难以将所需运针方向、手腕旋转方向和持针角度和谐统一，结果造成缝针偏离既定针道运行，可能导致张力过大甚至撕裂缝合组织而造成医源性损伤。因此本领域迫切需要一种可以供初学者在台下对腹腔深部进行多方向缝合运针练习的模具。

技术实现要素：

本实用新型的目的在于提供一种腹腔深部缝合运针练习模具，用以模拟处于一定腹腔深度位置进行缝合训练的环境，供初学者在台下对腹腔深部进行多方向缝合运针练习。

为实现上述目的，本实用新型所设计的腹腔深部缝合运针练习模具，包括底板、模具体、球形缝合模块、连接杆，所述模具体为扣合在所述底板上的中空壳体，所述球形缝合模块包括由生物高分子材料制成可根据牵拉力变形变色的软组织和被所述软组织包裹在内的载体，所述载体通过万向轴与所述连接杆的一端相连，所述连接杆的另一端安装在所述底板上。

作为优选方案，所述底板上开设有直线槽，所述连接杆的另一端可滑动地安装在所述直线槽内。

作为优选方案，所述底板的下表面设置有防滑材料制成的环形底座。

作为优选方案，所述连接杆的另一端穿过所述直线槽并通过与其螺纹配合的锁紧螺母定位。

作为优选方案，所述软组织上设有用于标注缝针出针位置的标记。

作为优选方案，所述模具体为中空的圆台形壳体，所述模具体顶端的上缘圆的直径比底端的下缘圆的直径小，所述模具体的上缘圆设有软塑料包边。

作为优选方案，所述模具体的上缘圆的直径为12cm，所述模具体的下缘圆的直径为16cm，所述模具体的高度为12cm。

作为优选方案，所述底板为直径16cm的圆形底板。

作为优选方案，所述模具体为中空的圆柱形壳体，所述模具体的上缘圆设有软塑料包边。

作为优选方案，所述模具体的底面直径为16cm，所述模具体的高度为12cm，所述底板为直径16cm的圆形底板。

本实用新型的有益效果是：本实用新型的腹腔深部缝合运针练习模具采用可任意调节角度的球形缝合模块来拟定缝合方向，不仅可供练习者模拟在腹腔深部进行多方向缝合练习，通过球形缝合模块上的软组织还能让练习者在运针过程中注意协调手腕旋转方向和持针角度，减少缝针运针时对缝合组织的牵拉张力。

附图说明

图1为本实用新型优选实施例的腹腔深部缝合运针练习模具的立体透视结构示意图。

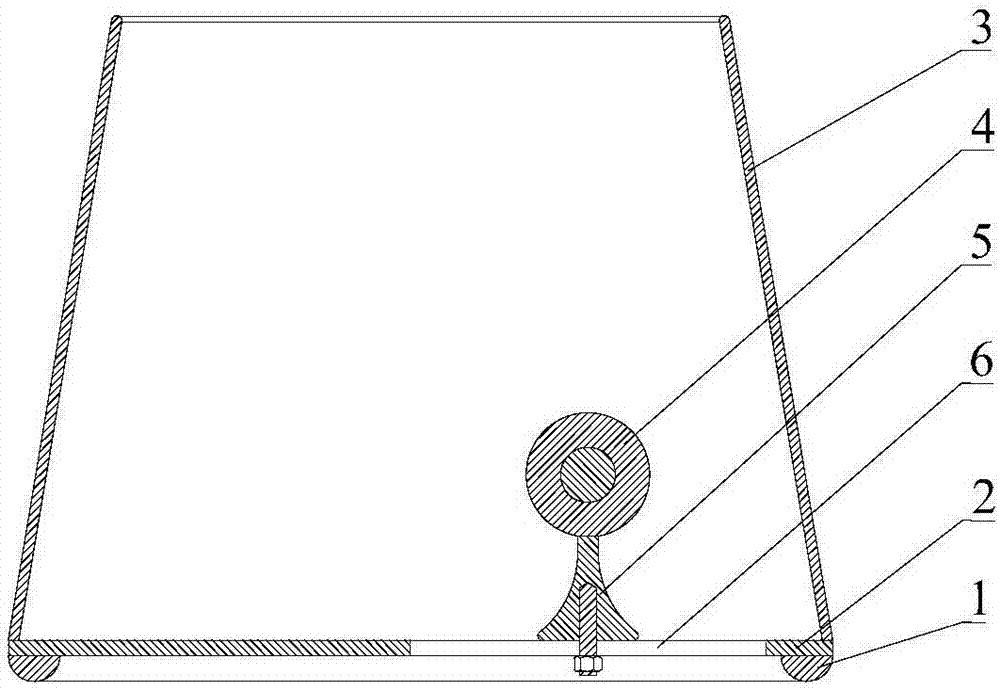

图2为图1中的腹腔深部缝合运针练习模具沿直径方向的剖视结构示意图。

图3为图1中的腹腔深部缝合运针练习模具去掉模具体后的立体结构示意图。

图4为图3中的腹腔深部缝合运针练习模具去掉模具体后将缝合模块的软组织局部剖开后的立体结构示意图。

图中各部件标号如下：环形底座1、圆形底板2、模具体3、球形缝合模块4、连接杆5、直线槽6、软组织7、载体8、标记9。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细说明。

为了增强外科医师腹腔深部缝合能力，本实用新型提供一种供台下练习缝合运针的腹腔深部缝合运针训练模具。

请参阅图1和图2，本实用新型优选实施例的腹腔深部缝合运针练习模具包括环形底座1、圆形底板2、模具体3、球形缝合模块4和连接杆5。

环形底座1设置在圆形底板2的下表面上，环形底座1为防滑材料制成，使整个腹腔深部缝合运针练习模具能稳固放置在平面界面上。

圆形底板2固定在环形底座1上，形成腹腔深部缝合运针练习模具的安装底板。圆形底板2直径优选为16cm。

模具体3为中空的圆台形的壳体，顶端的上缘圆的直径比底端的下缘圆的直径小。上缘采用软塑料包边，下缘扣合在圆形底板2的边缘上。模具体3的上缘圆的直径为12cm，模具体3的高度为12cm，模具体3的下缘圆的直径与圆形底板2的直径相同，为16cm。在其它优选实施例中，模具体3可为上缘圆的直径与圆形底板直径相同的中空的圆柱形壳体。

请参阅图3和图4，球形缝合模块4包括软组织7和被软组织7包裹在内的载体8。球形缝合模块4的软组织7为生物高分子材料制成，可以根据牵拉力适度变形并逐渐改变颜色。软组织7上有用于标注缝针出针位置的标记9若干。载体8置于软组织7内部正中心。载体8通过万向轴与连接杆5上端连接，使球形缝合模块4可以相对连接杆5任意旋转角度。

圆形底板2圆心至边有一条直线槽6(沿圆形底板2的半径方)向)。球形缝合模块4通过连接杆5安装在圆形底板2上的直线槽6内，并可以在沿着直线槽6内移动。

使用时，练习者可以通过移动球形缝合模块4和旋转整个腹腔深部缝合运针练习模具任意设置球形缝合模块4在圆形底板2上的位置。练习者可以通过旋转球形缝合模块4改变出针位置的标记9的位置而任意设置缝合运针方向。练习者可以通过软组织7的颜色和形状的改变了解缝合运针时对缝合对象的牵拉力而调整手腕旋转方向和缝针角度，形成深部缝合时对任意缝合角度的肌肉记忆。

综上所述，本实用新型的腹腔深部缝合运针练习模具至少具有以下优点：球形缝合模块可以出现在圆形底板上的任何一个位置，拟定缝合方向可以通过旋转球形缝合模块任意调节，不仅可供练习者在深部进行多方向缝合练习，还能让练习者在运针过程中注意协调手腕旋转方向和持针角度，减少缝针运针时对缝合组织的牵拉张力。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
