一种3D多媒体机中玻璃保护结构的制作方法

本实用新型涉及玻璃保护技术领域，更具体地说，涉及一种3D多媒体机中玻璃保护结构。

背景技术：

玻璃广泛应用于建筑、广告机、展柜、3D多媒体机等多种场合，在人们的生活中占用十分重要的地位；玻璃在生产、运输以及使用过程中，往往较易发生破碎情况，而添加其他物质制作具有特殊功能的玻璃则大幅度增加了成本；目前对玻璃保护普遍采用硬保护和打玻璃胶，保护效果较差。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种对玻璃保护效果好的3D多媒体机中玻璃保护结构。

本实用新型解决其技术问题所采用的技术方案是：

构造一种3D多媒体机中玻璃保护结构，包括玻璃和金属框架；其中，所述金属框架有两块且前后包夹住所述玻璃；所述金属框架中部镂空设置，且边缘朝向所述玻璃折弯设置；所述金属框架与所述玻璃之间还设置有保护泡棉。

本实用新型所述的3D多媒体机中玻璃保护结构，其中，所述保护泡棉为EVA泡棉，且形状与所述金属框架相匹配。

本实用新型所述的3D多媒体机中玻璃保护结构，其中，所述金属框架厚 度为1-2mm。

本实用新型所述的3D多媒体机中玻璃保护结构，其中，所述金属框架边缘折弯处折弯内角为R0.3+/-0.1。

本实用新型的有益效果在于：通过设置金属框架进行硬保护，设置保护泡棉进行软保护，有效加强了对玻璃的保护强度，不易发生破碎情况；通过对金属框架边缘折弯，加强了金属框架强度，进而提高了对玻璃硬保护强度；整体结构简单，成本低。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将结合附图及实施例对本实用新型作进一步说明，下面描述中的附图仅仅是本发明的部分实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图：

图1是本实用新型较佳实施例的3D多媒体机中玻璃保护结构剖视图；

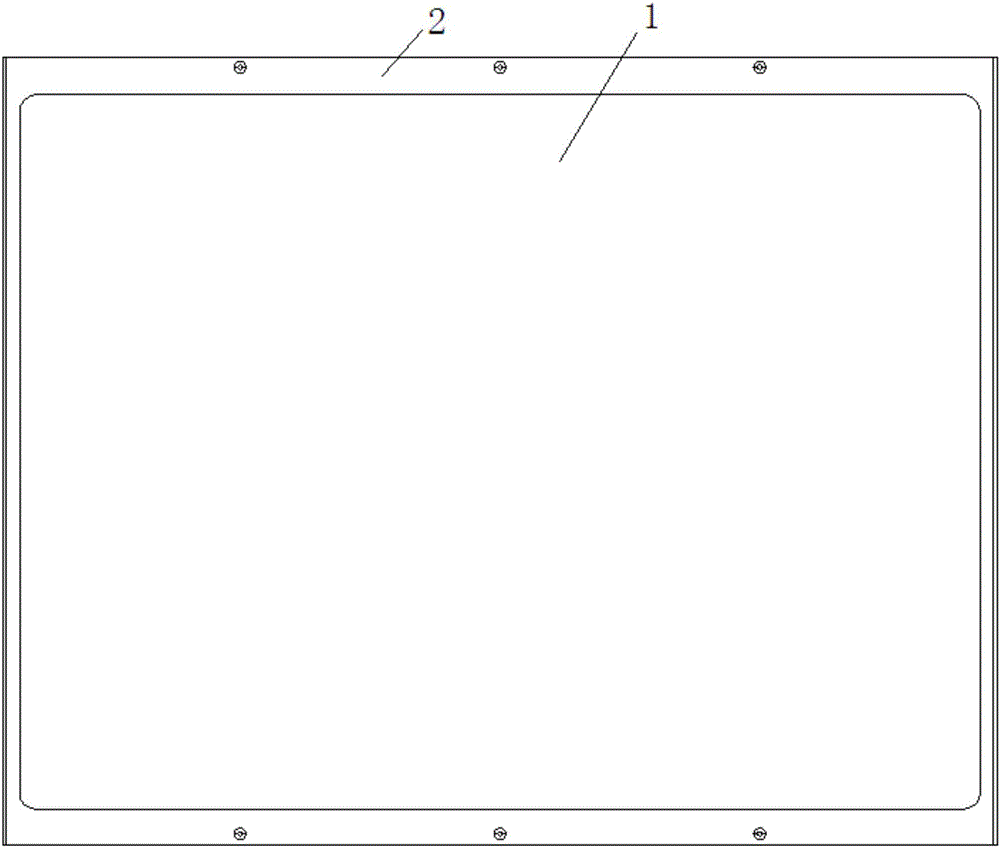

图2是本实用新型较佳实施例的3D多媒体机中玻璃保护结构示意图。

具体实施方式

为了使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例是本实用新型的部分实施例，而不是全部实施例。基于本发明的实施例，本领域普通技术人员在没有付出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型的保护范围。

本实用新型较佳实施例的3D多媒体机中玻璃保护结构如图1所示，同时 参阅图2，包括玻璃1和金属框架2，金属框架2有两块且前后包夹住玻璃1；金属框架2中部镂空设置，且边缘朝向玻璃1折弯设置；金属框架2与玻璃1之间还设置有保护泡棉3；通过设置金属框架2进行硬保护，设置保护泡棉3进行软保护，有效加强了对玻璃1的保护强度，不易发生破碎情况；通过对金属框架2边缘折弯，加强了金属框架2强度，进而提高了对玻璃1硬保护强度；整体结构简单，成本低。

如图1和图2所示，保护泡棉3为EVA泡棉，且形状与金属框架2相匹配，缓冲效果好，有效进行吸震和减震。

如图1和图2所示，金属框架2厚度为1-2mm，对玻璃1硬保护强度大且便于加工生产。

如图1和图2所示，金属框架2边缘折弯处折弯内角为R0.3+/-0.1，增加金属框架2抗折弯性能，且便于加工。

应当理解的是，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，而所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
