一种新型户外广告灯箱的制作方法

本实用新型属于户外广告设备技术领域，具体涉及一种户外广告灯箱。

背景技术：

户外广告是一种常见的广告推广形式，户外广告的高度较大，大多被安装在道路的两侧。目前的户外广告灯箱一般只有一个灯箱，设置在钢结构的上部，而下部就是钢结构连接部件。虽然钢结构的整体支撑强度较高，但钢结构部件只是普通的常规形状，造型不好看，影响城市景观；而且只能在钢结构顶部设置一个灯箱，这样过路的行人只能在远处看得见广告灯箱上的宣传广告，走到近处就看不到广告灯箱上的宣传广告，因此目前的广告灯箱一次只能粘贴一个广告，限制了广告的使用率，钢结构制作时还比较浪费材料。

技术实现要素：

针对现有技术存在的上述不足，本实用新型的目的是提供一种造型独特美观、能适合远近的路人观看、能粘贴更多的广告、而且能降低钢结构制作成本的一种新型户外广告灯箱。

为实现上述目的，本实用新型采用下述技术方案:一种新型户外广告灯箱，包括广告灯箱、钢构架和连接管，所述的广告灯箱呈长方形状，正面和背面各设有一扇活动门，在活动门的门框内各设有一块透明的有机玻璃板，其特征在于：所述的钢构架用方管弯曲焊接成X形状，钢构架的上部焊接有一个广告灯箱，钢构架的下部埋入或固定在地面上，钢构架的中下部通过连接管还焊接有一个广告灯箱。

本实用新型在所述的广告灯箱内还设有灯管。

与现有技术相比，本实用新型的有益效果有：由于将钢构架用方管弯曲焊接成X形状，这样钢构架的造型就比较独特和美观，而且X形状的钢构架能明显减少用钢量，能降低钢构架的制作成本。此外，本实用新型在X形状钢构架上部焊接有一个广告灯箱，在X形状钢构架中下部就还通过连接管焊接另外一个广告灯箱，因此本实用新型能同时使用两个广告灯箱，一个设置在钢构架上部，供道路上较远的人抬头观看，一个设置在钢构架的中下部，供道路上较近的人观看。

附图说明

图1为本实用新型的结构示意图。

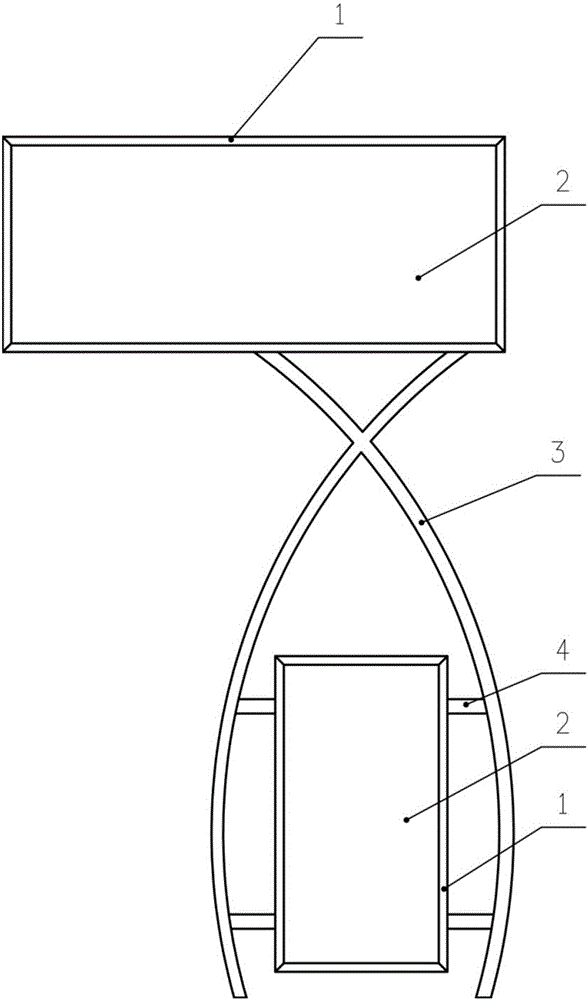

图2为本实用新型的主视示意图。

图3为本实用新型的侧视示意图。

图中，1-广告灯箱，2-有机玻璃板，3-钢构架，4-连接管。

具体实施方式

如图1至3所示，一种新型户外广告灯箱，包括广告灯箱、钢构架和连接管。所述的广告灯箱呈长方形状，正面和背面各设有一扇活动门，在活动门的门框内各设有一块透明的有机玻璃板，广告粘贴在有机玻璃板内部。为了能在夜间观看广告，本实用新型还可以在广告灯箱内设有灯管。

所述的钢构架用方管弯曲焊接成X形状，上部焊接有一个广告灯箱，下部埋入或固定在地面上，中下部通过连接管还焊接有一个广告灯箱。因此本实用新型能同时使用两个广告灯箱，一个设置在钢构架上部，供道路上较远的人抬头观看，一个设置在钢构架的中下部，供道路上较近的人观看，这样就能粘贴更多的广告，而且适合远近的路人观看。
