本实用新型涉及一种道闸,尤其涉及一种用于对道闸的广告页进行旋转的装置。
背景技术:
广告道闸是近年来兴起的兼具有拦车功能和广告宣传功能的新型道闸,现有的广告道闸是在上、下两挡杆之间连接多个广告页片,在上挡杆抬升的过程中,可以同步翻转广告页片,上、下挡杆处于竖直朝上的位置时,广告页片相互叠加在上挡杆和下挡杆之间,但是目前的广告道闸只能显示前面和后面两种不同的广告画面,朝向一面的广告页面只能显示一种广告内容,这样无形中就削弱了广告效果,无法满足客户的需求。
技术实现要素:
本实用新型的目的在于克服上述现有技术的不足,提供一种可以实现三面广告效果的道闸的广告三面旋转装置。
为实现上述目的,本实用新型采用以下技术方案:
道闸的广告三面旋转装置,包括安装在道闸机箱内的电机、与电机相连的驱动轴、安装在驱动轴上的主动轮,道闸的上挡杆内设有多个从动轮,所述主动轮与多个从动轮通过链条传动,每个所述从动轮的中心分别连接一转动轴,所述转动轴的下端与各个广告单元相连,所述广告单元为三角柱结构。
所述广告单元的三角截面为等边三角形,且当每个等边三角形的其中一边位于同一直线方向上时,两相邻的等边三角形的相邻顶点不接触。
所述电机为单向电机。
采用上述技术方案后,本实用新型与背景技术相比,具有如下优点:
1、本实用新型可在电机的驱动下转动广告单元,广告单元具有朝向三个方向的页面,在道闸的不同位置例如左前方、右前方和后方可以分别看到不同的广告画面,实现了三面的广告效果,从而大大提高了广告道闸的使用效率和广告效果。
2、本实用新型由电机带动链条转动,在链条的不停转动下,由于多个从动轮与链条之间的接触不是同一个固定点,因此链条不易损坏,保证了链条的使用寿命,而且电机只需转向一个方向即可,不需要正反转,因此本道闸可以采用普通的单向电机,从而降低成本。
附图说明
图1为本实用新型传动机构的结构示意图;
图2为本实用新型的广告单元的结构示意图;
图3为广告单元同时旋转到不同角度的示意图。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。
实施例
如图1所示,本实用新型包括电机1、驱动轴2、主动轮3、多个从动轮4和链条5,电机1安装在道闸机箱内,驱动轴2与电机1相连,主动轮3安装在驱动轴2上,道闸的上挡杆内设有多个从动轮4(附图只示出了四个从动轮,实际的从动轮数量根据广告页片数量和挡杆长度来确定),主动轮3与多个从动轮4通过链条5传动,每个从动轮4的中心分别连接一转动轴6,每个转动轴6分别与各个广告单元7连接。

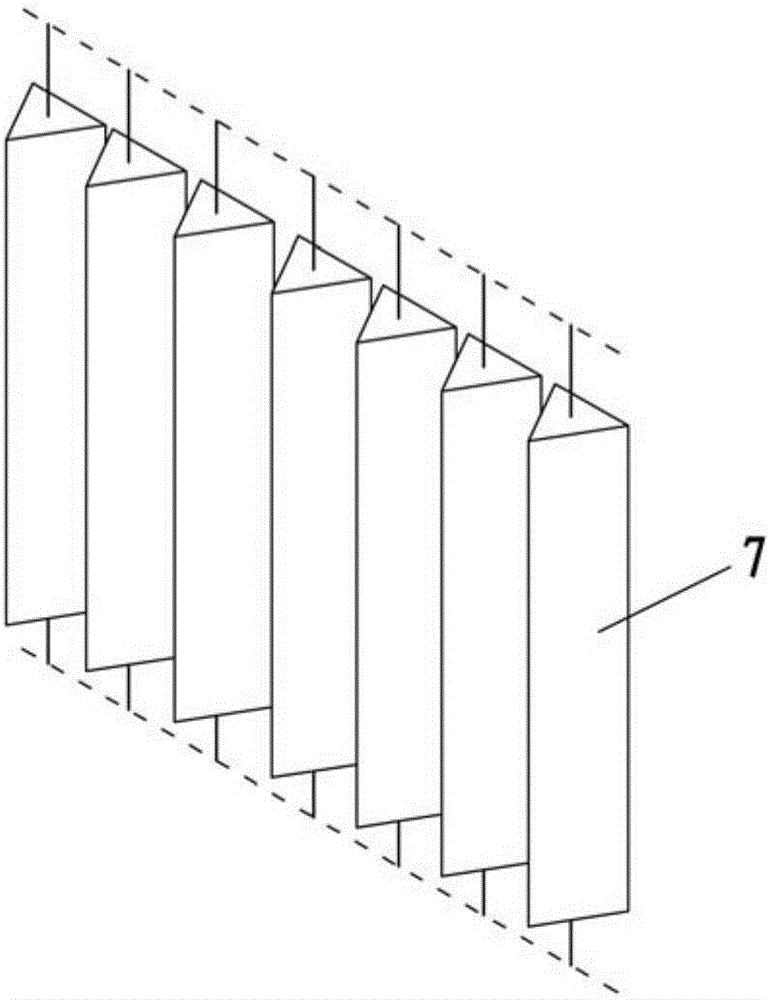

见图2所示,广告单元7形成三角柱结构,在柱体的三个面上分别安装不同的广告牌,每个广告单元朝向同一方向的各个面排列成一个广告展示平面,这样分别从三个不同的方向往道闸看过去,即可看到三种不同的广告画面。
本实用新型道闸的广告三面旋转装置的工作原理如下:电机1工作,带动驱动轴2旋转,从而带动主动轮3的旋转,在链条5的驱动下使得多个从动轮4随着主动轮3共同转动,从而将各个广告单元7进行旋转,广告单元7为三角结构,最终实现三面的广告效果。
见图3所示的广告单元的三角截面示意图,每个广告单元7的三角截面为等边三角形,多个广告单元7的三角结构同时往同一方向旋转,当每个等边三角形的其中一边位于同一直线方向上时,两相邻的等边三角形的相邻顶点不接触,即两相邻顶点的间距大于0,在这样的间距条件下多个三角形同时旋转则不会相互干涉。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,可轻易想到的变化或替换,都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应该以权利要求的保护范围为准。
