创意玩具笔的制作方法

本实用新型涉及文件笔技术领域，特别涉及一种创意玩具笔。

背景技术：

目前，市场上的笔功能相对单一，使用完基本丢弃，比较浪费。

技术实现要素：

本实用新型的主要目的是提供一种可以当作玩具实用的创意玩具笔，旨在满足笔书写功能的同时，用户可以当作创意玩具实用。

为实现上述目的，本实用新型提出的创意玩具笔，包括笔芯、用于套设所述笔芯的笔筒、设置在所述笔筒两端用于套设所述笔筒的笔盖，所述笔盖内设置有磁铁及圆形铁珠，所述圆形铁珠通过所述磁铁吸靠在所述笔盖端部。

优选地，所述笔盖为2个，对称分布在所述笔筒的两端。

优选地，所述笔筒的中间部位设置有卡环，所述卡环用于抵接所述笔盖。

优选地，所述笔盖的截面呈六边形。

优选地，所述笔芯的顶端设置有笔芯塞。

优选地，所述笔盖的远离所述卡环的端面呈内凹半圆形。

本实用新型技术方案，一笔多用，当笔芯消耗完时，可以当作玩具实用，通过笔两端的磁铁和铁珠，可以将多之笔座位拼接玩具实用，拼出各种类型的图形等，即有利益开发智力，锻炼人脑，又有利于环保节能。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

图1为本实用新型提出的一种创意玩具笔的结构示意图；

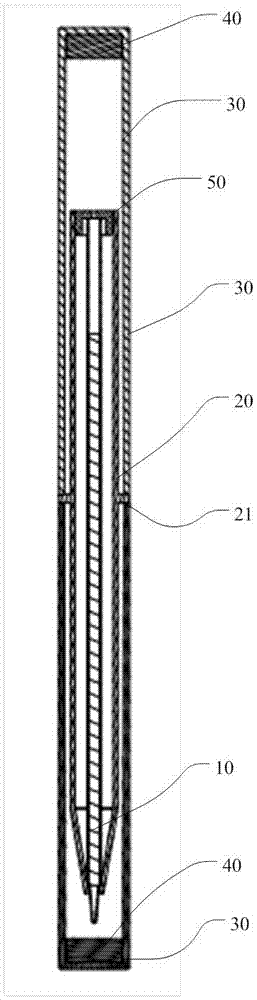

图2为本实用新型提出的一种创意玩具笔的装配剖视图；

图3为本实用新型提出的一种创意玩具笔的使用状态图。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明，本实用新型实施例中所有方向性指示（诸如上、下、左、右、前、后……）仅用于解释在某一特定姿态（如附图所示）下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。

另外，在本实用新型中涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

本实用新型提出一种创意玩具笔。

参照图1和图3，图1为本实用新型提出的一种创意玩具笔的结构示意图；图3为本实用新型提出的一种创意玩具笔的使用状态图。

本实用新型中，该创意玩具笔，既是一种工具笔，也是一种可作为益智玩具使用，其包括笔芯10、用于套设所述笔芯10的笔筒20、设置在所述笔筒20两端用于套设所述笔筒20的笔盖30，所述笔盖30内设置有磁铁40及圆形铁珠60，所述圆形铁珠60通过所述磁铁40吸靠在所述笔盖30端部。所述笔盖30为2个，对称分布在所述笔筒20的两端。所述笔筒20的中间部位设置有卡环21，所述卡环21用于抵接所述笔盖30。所述笔盖30的截面呈六边形。所述笔芯10的顶端设置有笔芯塞50。所述笔盖30远离所述卡环21的端面呈内凹半圆形。

具体地，本实用新型中，该笔包括笔芯10、用于套设所述笔芯10的笔筒20，该笔筒20为圆柱形，靠近笔芯10的一端为锥形；还包括设置在所述笔筒20两端用于套设所述笔筒20的笔盖30，所述笔盖30内设置有磁铁40及圆形铁珠60，所述圆形铁珠60通过所述磁铁40吸靠在所述笔盖30端部，所述磁铁40紧挨着笔盖30的内端部。所述笔盖30为2个，对称分布在所述笔筒20的两端。所述笔筒20的中间部位设置有卡环21，所述卡环21用于抵接所述笔盖30。所述笔盖30的截面呈六边形也可以是圆形等其他形状。所述笔芯10的顶端设置有笔芯塞50。所述笔芯塞50与所述笔筒20卡接，以使所述笔芯10在写字时不会活动。所述笔盖30的远离所述卡环21的端面呈内凹半圆形。所述笔盖30的形状可以是圆形、方形等形状，本实用新型中，所述笔盖30的截面呈六边形。

本实用新型技术方案，一笔多用，当笔芯消耗完时，可以当作玩具实用，通过笔两端的磁铁和铁珠，可以将多之笔座位拼接玩具实用，拼出各种类型的图形等，即有利益开发智力，锻炼人脑，又有利于环保节能。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。
