一种纸质软管模型的制作方法

本实用新型涉及模型技术领域，具体涉及一种纸质软管模型。

背景技术：

超市为促销化妆品例如隔离霜、洗面乳等，需要摆放一个大型的化妆品模型，该模型的形状和表面图案与待促销的化妆品一模一样，但模型的尺寸则是该化妆品的若干倍，该模型甚至可高达2米，现有该类模型与化妆品制作工艺一样，即将塑胶注塑成型，这样注塑的模具就得高达2米，一方面，由于模具较大，造成了生产成本高昂，由于注塑为一体成型，生产成本进一步增加；另一方面，由于模型材质为塑料，废弃的模型难以降解，污染环境。

基于上述缺陷，急需改进。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种纸质软管模型，不仅成本低廉，而且环保。

为实现上述目的，本实用新型提供以下技术方案：

提供一种纸质软管模型，所述模型由首至尾包括盖部及与其连接的壳体，所述盖部呈柱状，所述壳体包括结构和尺寸均相同的左半壳和右半壳，所述左半壳或右半壳由尾至首逐渐从平面收紧为弧面，左半壳的一条侧边与右半壳的一条侧边连接，左半壳的另一条侧边与右半壳的另一条侧边连接，左半壳的首端和右半壳的首端均与盖部的尾端连接，左半壳的尾端和右半壳的尾端连接，所述盖部设置为环保纸质的盖部，所述壳体由环保纸质制成。

其中，所述盖部设有腰线部，该腰线部在盖部上的位置靠近盖部与壳体连接处。

其中，所述壳体的尾端设有压纹部。

其中，所述压纹部与壳体一体成型。

其中，所述壳体与盖部胶黏接，左半壳和右半壳胶黏接。

其中，所述壳体与盖部通过热熔胶连接。

其中，所述左半壳和右半壳通过热熔胶连接。

其中，所述弧面为半圆弧面。

其中，所述壳体为空心壳体。

其中，所述盖部为空心圆柱。

本实用新型的有益效果：

本实用新型的纸质软管模型，包括盖部和壳体，所述壳体包括左半壳和右半壳，所述左半壳和右半壳通过各种侧边连接起来，与现有技术中一体成型相比，成本大大降低；由于盖部和壳体的材质均设置为环保纸质，不仅进一步降低了成本，而且使得该模型具备环保的优点，另外，由于环保纸质重量较轻，所以该模型还具有轻便易搬运的优点。

附图说明

图1为本实用新型实施例纸质软管模型的正视图。

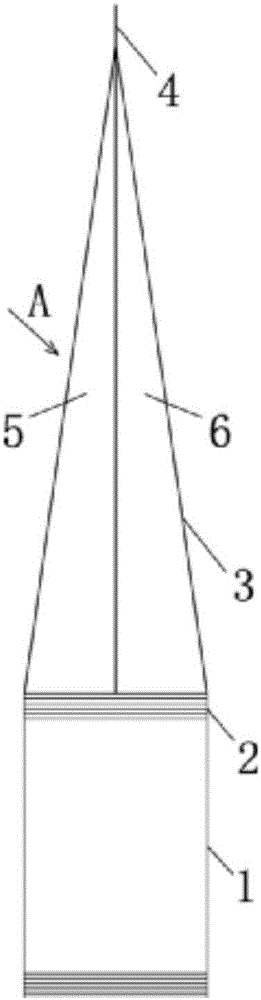

图2为本实用新型实施例纸质软管模型的侧视图。

图3为图2中A方向的右半壳的的示意图。

附图标记：

1—盖部、2—腰线部、3—壳体、4—压纹部、5—左半壳、6—右半壳、61—右半壳首端、62—右半壳侧边、63—右半壳尾端。

具体实施方式

以下结合具体实施例及附图对本实用新型进行详细说明。

本实用新型实施例的纸质软管模型，如图1至图3所示，所述模型由首至尾依次包括盖部1、壳体3和压纹部4，其中盖部1相当于化妆品中的瓶盖，壳体3相当于化妆品瓶体，压纹部4相当于化妆品尾部，所述盖部1为空心圆柱，所述壳体3为空心壳体，其包括结构和尺寸均相同的左半壳5和右半壳6，所述左半壳5或右半壳6由尾至首逐渐从平面收紧为半圆弧面，即从呈平面的右半壳尾端63逐渐向中间收紧至呈半圆弧面的右半壳首端61，右半壳6包括呈半圆弧面的右半壳首端61、两个右半壳侧边62以及呈平面的右半壳尾端63，左半壳5的一条侧边与右半壳6的一条侧边胶黏接或通过热熔胶连接，左半壳5的另一条侧边与右半壳6的另一条侧边胶黏接或通过热熔胶连接，左半壳5的首端和右半壳首端61均与盖部1的尾端胶黏接或通过热熔胶连接，左半壳5的尾端和右半壳尾端63胶黏接或通过热熔胶连接，所述盖部1设置为环保纸质的盖部1，所述壳体3由环保纸质制成3，该纸质为环保纸，优选为废旧回收的环保纸，可进一步降低成本。所述盖部1设有腰线部2，该腰线部2在盖部1上的位置靠近盖部1与壳体3连接处，该腰线部2用于模拟化妆品中瓶盖和瓶体之间的部位。所述压纹部4设于壳体3的尾端，该压纹部4与壳体3一体成型。所述壳体3上还印制有图案层，该图案层为表征产品信息(包括品牌和生产信息)的图案层，具体的，壳体3中左半壳5上印制有用于表征产品品牌和品名的图案层，壳体3中右半壳6上印制有用于表征产品生产制造信息的图案层。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
