一种可自动调节角度的广告展示架的制作方法

本发明涉及广告展示架领域，具体为一种可自动调节角度的广告展示架。

背景技术：

广告架是宣传资料的一种展示工具，它具有简单明了、别出心载等优点，能起到展示商品、传达信息、促进销售的作用。

广告架广泛应用于企事业单位、广告公司、展示厅、休闲家居、宾馆超市等场所，提升企业形象具有新颖独特，美观实用，时尚简约的特点，深受广大人群和消费者的青睐。终端商务展示及展会必不可少的展示器材之一。

但是，现有的广告展示架存在以下缺陷：

(1)广告展示架一般安装有广告纸，放在户外的广告纸往往因风力吹拂而前后摇晃甚至倾倒，使客户没有观看广告的兴趣，且广告受日晒雨淋和风吹也容易损坏，使用寿命不长；

(2)一般广告架上没有电力设备，因此在黑夜或昏暗环境下广告也看不见，因此达不到广告展示的目的，广告架能展示的区域比较少。

技术实现要素：

为了克服现有技术方案的不足，本发明提供一种可自动调节角度的广告展示架，可伸缩广告架的顶端能升能降，能安装多种面积和长度的广告纸，实用性广，且收缩起来的广告架高度减小，转移和存放更方便，风力控制系统配合角度调整机构的配合使广告架和广告纸在受到较大风力作用时能自动旋转到受风力作用最小的角度，保护了广告架和其稳定性，能黑夜或昏暗环境下展示广告内容，能增加遮挡面积的展示盖能很好地为广告架遮风挡雨和遮阳，延长了广告架使用寿命，能有效的解决背景技术提出的问题。

本发明解决其技术问题所采用的技术方案是：

一种可自动调节角度的广告展示架，包括圆盘底座，所述圆盘底座顶部中心通过安装槽安装有角度调节机构，所述角度调节机构顶端连接有可伸缩广告架；

所述可伸缩广告架上安装有风力控制系统，所述可伸缩广告架的前侧和背侧均连接有广告纸，所述可伸缩广告架顶端设有展示盖，所述展示盖内部设有滑槽，所述滑槽内活动安装有延长遮滑板。

进一步地，所述圆盘底座的外径比可伸缩广告架的宽度大，且圆盘底座的中心轴与可伸缩广告架的中心轴在同一条竖直线上。

进一步地，所述可伸缩广告架底端的两侧均通过固定短轴安装有水平转轮，两个水平转轮关于圆盘底座的中心对称，所述圆盘底座顶面上设有圆环滑道，所述水平转轮在圆环滑道内自由滑动，且水平转轮的底面与圆环滑道的底面相贴。

进一步地，所述角度调节机构包括通过轴承安装在安装槽内的支撑转轴，所述支撑转轴的顶端与可伸缩广告架底端中心相连接，所述支撑转轴与圆盘底座同轴且支撑转轴外侧安装有蜗轮，所述蜗轮啮合有蜗杆，所述蜗杆连接有步进电机，所述步进电机连接有供电电源。

进一步地，所述风力控制系统包括安装可伸缩广告架上的风扇壳，所述风扇壳内活动安装有扇叶轴和固定在扇叶轴前端的扇叶，所述扇叶轴另一端连接有微型发电机，微型发电机的转轴与扇叶轴同轴连接在一起，所述微型发电机通过充电控制器连接有充电电池，所述充电电池连接有无线信号发射器，安装槽内设有能接收无线控制信号的信号接收执行器，所述信号接收执行器电连接在步进电机与供电电源之间。

进一步地，所述可伸缩广告架包括水平底杆，所述水平底杆顶侧两端均连接有竖直杆套，两个竖直杆套之间通过横固杆相连接，且两个竖直杆套内均插设有顶升杆，两个顶升杆的顶端之间连接有传力横杆，所述传力横杆和水平底杆上均安装有两个用于夹持广告纸的广告夹具，横固杆通过油缸与传力横杆相连接。

进一步地，所述展示盖设在顶升杆的顶端，竖直杆套和顶升杆采用铁质材料制作，所述传力横杆和水平底杆上的广告夹具分别夹紧广告纸的顶端和底端，所述广告纸的背侧粘贴有若干弧形软磁条，所述弧形软磁条的底端、顶端分别与竖直杆套、顶升杆相贴。

进一步地，所述横固杆上通过安装壳固定有蓄电池，且横固杆上设有布线孔和灯座孔，灯座孔内通过灯座安装有led灯，所述布线孔与灯座孔相连接，且布线孔和灯座孔内均布设有导线，导线的两端分别与蓄电池、led灯相连接。

进一步地，所述顶升杆顶端设有铁支柱，铁支柱顶端套设有绝缘缓冲垫，所述展示盖的侧剖面呈倒置的“v”形，所述展示盖的底端设有允许铁支柱插入的柱形槽，所述柱形槽内安装有电磁座。

进一步地，所述延长遮滑板在滑槽内自由滑动，所述延长遮滑板底端设有齿条槽，所述齿条槽底端啮合有小齿轮，所述小齿轮连接有微型电机。

与现有技术相比，本发明的有益效果是：

(1)本发明的可伸缩广告架在油缸的活塞杆伸长时传力横杆带着顶升杆上升，此时广告架处于伸展状态，增大了广告纸的展示面积，且能调节高度的广告架能展示更多高度的广告，可伸缩广告架在高度收缩之后，整个装置的高度下降，减低展示装置的重心，从而使装置转移更加稳定，避过位于装置顶部的障碍物也就更加轻松，方便了广告展示装置的位移和存放。

(2)本发明的风力控制系统配合角度调整机构的设计使广告架和广告纸在受到较大风力作用时，风力控制系统利用风力发电原理控制信号发射器发射无线的控制信号，从而控制角度调整机构微调广告架和广告纸的角度，逐渐使广告纸的展示面与风力方向平行，此时广告纸和广告架受到的风力作用面积小，因此广告纸不易损坏，广告架也不会因为风力作用而前后摇晃或倾倒，增加了广告展示的固定性和静止性，从而使广告展示装置能自动调节其广告的展示面和展示角度，增加了广告展示装置在户外和大风环境下的展示能力。

(3)本发明的led灯的照明使广告纸在黑夜或昏暗环境下也能展示其广告内容，广告展示装置能在更多的环境下展示，实用性高；

(4)本发明的延长遮滑板能扩大展示盖的横向遮挡面积，从而使展示盖能遮挡更大的面积，能尽量减少广告纸因暴晒、雨淋而受到的损害，延长了广告的使用寿命。

附图说明

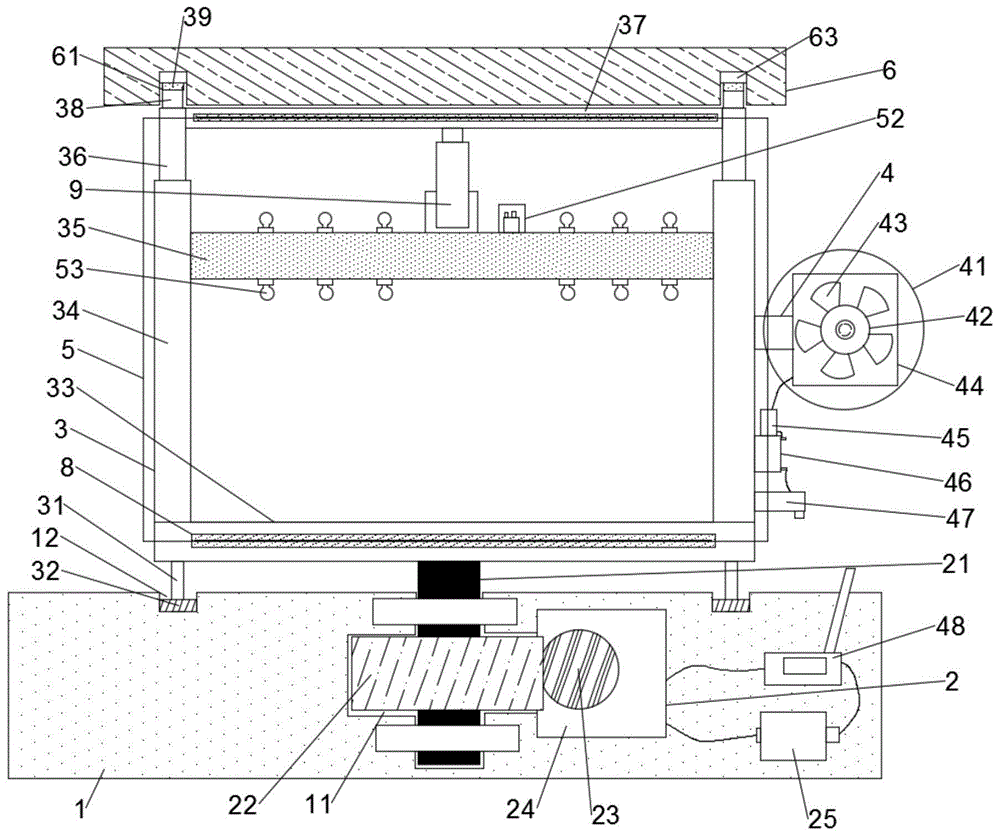

图1为本发明的整体结构示意图；

图2为本发明的圆盘底座的俯视结构示意图；

图3为本发明的广告纸俯剖结构示意图；

图4为本发明的展示盖的侧剖面结构示意图。

图中标号：

1-圆盘底座；2-角度调整机构；3-可伸缩广告架；4-风力控制系统；5-广告纸；6-展示盖；7-延长遮滑板；8-广告夹具；9-油缸；

11-安装槽；12-圆环滑道；

21-支撑转轴；22-蜗轮；23-蜗杆；24-步进电机；25-供电电源；

31-固定短轴；32-水平转轮；33-水平底杆；34-竖直杆套；35-横固杆；36-顶升杆；37-传力横杆；38-铁支柱；39-绝缘缓冲垫；

41-风扇壳；42-扇叶轴；43-扇叶；44-微型发电机；45-充电控制器；46-充电电池；47-无线信号发射器；48-信号接收执行器；

51-弧形软磁条；52-蓄电池；53-led灯；

61-滑槽；62-柱形槽；63-电磁座；

71-齿条槽；72-小齿轮；73-微型电机。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示，本发明提供了一种可自动调节角度的广告展示架，包括圆盘底座1，圆盘底座1顶部中心通过安装槽11安装有角度调节机构2，角度调节机构2顶端连接有可伸缩广告架3，角度调节机构2包括通过轴承安装在安装槽11内的支撑转轴21，支撑转轴21的顶端与可伸缩广告架3底端中心相连接，支撑转轴21与圆盘底座1同轴且支撑转轴21外侧安装有蜗轮22，蜗轮22啮合有蜗杆23，蜗杆23连接有步进电机24，步进电机24连接有供电电源25。

角度调节机构2调节可伸缩广告架3的原理如下：

供电电源25给步进电机24通电时，步进电机24带动蜗杆23旋转，蜗杆23带着与其啮合的蜗轮22旋转，从而使支撑转轴21旋转带动广告架旋转，从而起到调整广告架的作用。优选的是，通过蜗杆23带动蜗轮22旋转从而使转轴带动广告架旋转达到调整广告架展示角度的目的，蜗杆23和蜗轮22系统旋转具有减速的效果，旋转更加稳定，每次可伸缩广告架3旋转的角度小于90°，减缓旋转速度和旋转角度，广告架在旋转的时候振动更小，且蜗杆23和蜗轮22具有自锁功能，蜗杆23每次不转动的时候，蜗轮22与蜗杆23之间具有静摩擦力从而使蜗轮22锁死，因此在角度调整好后，广告架不会随意旋转，保证了广告展示架的静止时的稳定性。

圆盘底座1的外径比可伸缩广告架3的宽度大，圆盘底座1底端面积大，与地面接触面积大，圆盘底座1支撑力分散地更广，圆盘底座1的单位面积的压力更小，支撑圆盘底座更稳定，广告展示架不易倾倒。且圆盘底座1的中心轴与可伸缩广告架3的中心轴在同一条竖直线上，使圆盘底座1支撑广告架更加稳定，可伸缩广告架3在旋转的时候也更稳定，减小了广告架在受到风力吹动时的晃动。

可伸缩广告架3底端的两侧均通过固定短轴31安装有水平转轮32，两个水平转轮32关于圆盘底座1的中心对称，圆盘底座1顶面上设有圆环滑道12，水平转轮32在圆环滑道12内自由滑动，且水平转轮32的底面与圆环滑道12的底面相贴。

广告架在圆盘底座1上旋转时，两个水平转轮32也在圆环滑道12内做自转和公转运动，圆环滑道12限制水平转轮32不会滑出滑道外，从而使旋转状态下的广告架两端得到稳定，广告架在旋转的时候不会左右晃动，减小了支撑转轴21的非轴向力，从而保护了支撑转轴21的正常运转，且在可伸缩广告架3静止的时候，水平转轮32还能起到辅助支撑的作用，从而减轻了支撑转轴21的支撑压力，也降低了因风吹拂而使广告纸5晃动的幅度，广告架能更稳地展示广告内容。

可伸缩广告架3上安装有风力控制系统4，风力控制系统4包括安装可伸缩广告架3上的风扇壳41，风扇壳41内活动安装有扇叶轴42和固定在扇叶轴42前端的扇叶43，扇叶轴42与广告纸5的平面垂直，因此广告纸5受到风力作用时，扇叶43也会受到风力作用而旋转。

扇叶轴42另一端连接有微型发电机44，微型发电机44的转轴与扇叶轴42同轴连接在一起，微型发电机44通过充电控制器45连接有充电电池46，充电电池46连接有无线信号发射器47，微型发电机44安装在风扇壳41内部一侧，充电电池46和无线信号发射器47均通过固定壳安装在竖直杆套34的右侧或左侧，与广告纸5和弧形软磁条51互不干扰，保证了广告纸5的平整，也保证了无线信号发射器47发射控制信号的有效性。

安装槽11内设有能接收无线控制信号的信号接收执行器48，信号接收执行器48电连接在步进电机24与供电电源25之间。信号接收执行器48是接收无线信号的装置与控制步进电机24通电或断电的控制器的合体，既能接收控制信号，也能执行控制信号，从而控制步进电机24的通电或断电。

无线信号发射器47的结构和原理与遥控器类似，在充电电池46给信号发射器供电的时候，无线信号发射器47能向信号接收执行器48发射控制信号，从而使信号接收执行器48控制步进电机24通电。由于无线信号发射器47发射的是范围信号并非是点对点信号，因此即使无线信号发射器47在广告架旋转变换位置后，信号接收执行器48依然能接收到无线控制信号。

风力控制系统4通过自然界的风力而使广告架自动旋转的原理如下：

(1)风扇壳41的侧面密封不通风，两端均具有通风孔，只有从风扇壳41的前后两端即广告纸5的前展示面和后展示面吹的风均能吹进风扇壳41而使扇叶23转动，在风力方向与广告纸5的平面平行的时候，风吹不进风扇壳41而不能使扇叶43转动，此时发电机不发电，信号接收执行器48在未接收到无线信号的时候是切断步进电机24的供电电路的，因此角度调整机构也就不工作，此时广告纸5和广告架受到风力作用小，广告纸5和广告架均不旋转，保证了广告架的最小受力，使广告架不会因风吹而倾倒或晃动；

(2)自然界的风径直吹向广告纸5的时候，即风力方向与广告纸5垂直或夹角小于90°的时候，风灌进风扇壳41而使扇叶43旋转，扇叶轴42带动微型发电机44的输入轴旋转从而产生电流，电流经过充电控制器45后将电流转化为充电电池46能稳定吸收的电流，充电电池46充电后为无线信号发射器47供电，无线信号发射器47得到电力供应后向信号接收执行器48发射控制命令信号，信号接收执行器48接收到信号后，使供电电源25与步进电机24之间的连接电路导通，从而使步进电机24工作，此时角度调整机构2自动带着可伸缩广告架3旋转，从而逐渐减小广告纸5的受力面，直到扇叶43不再旋转，角度调整机构2暂停工作，此时广告纸5的展示面与风力吹拂方向平行，此时广告纸5受力面最小，广告架也最稳定。

优选的是，风力控制系统4配合角度调整机构2的设计使广告架和广告纸5在受到较大风力作用时，风力控制系统4利用风力发电原理控制信号发射器发射无线的控制信号，从而控制角度调整机构2微调广告架和广告纸5的角度，逐渐使广告纸5的展示面与风力方向平行，此时广告纸5和广告架受到的风力作用面积小，因此广告纸5不易损坏，广告架也不会因为风力作用而前后摇晃或倾倒，增加了广告展示的固定性和静止性，从而使广告展示装置能自动调节其广告的展示面和展示角度，增加了广告展示装置在户外和大风环境下的展示能力。

可伸缩广告架3包括水平底杆33，水平底杆33顶侧两端均连接有竖直杆套34，两个竖直杆套34之间通过横固杆35相连接，且两个竖直杆套34内均插设有顶升杆36，两个顶升杆36的顶端之间连接有传力横杆37，横固杆35通过油缸9与传力横杆37相连接。

水平底杆33、竖直杆套34和横固杆35都是固定的，而顶升杆36和传力横杆37都可以上下位移，从而使广告纸5得到伸展，能展示更大面积的广告。可伸缩广告架3的伸缩原理如下：

广告架需展示广告时，广告夹具8先不不夹紧广告纸5，油缸9启动使活塞杆伸长，此时传力横杆37在活塞杆顶升力的作用下上升，从而带着顶升杆36上升，上升到指定位置后，此时将广告纸5粘贴到广告架的正面和背面，这样广告的大部分面积都得到了展示。在转移广告架的时候，先将广告纸5卸下，然后油缸9启动使活塞杆缩短，此时传力横杆37带着顶升杆36下降，从而使整个装置的高度下降，高度降低的广告架重心更低，在转移的时候更加稳定，且过障碍物的时候更加轻松。

可伸缩广告架3的前侧和背侧均连接有广告纸5，传力横杆37和水平底杆33上的广告夹具8分别夹紧广告纸5的顶端和底端，广告纸5在竖直方向的长度等于完全升起状态下可伸缩广告架3上传力横杆37与水平底杆33之间的距离，这样广告架在完全升起的时候，广告纸5也能完全展开。

传力横杆37和水平底杆33上均安装有两个用于夹持广告纸5的广告夹具8，广告夹具8可采用具有弹性的塑料夹，掰开塑料夹的夹口将广告纸5的顶边或底边塞进夹缝，然后松开塑料夹，即可使夹具夹紧广告纸5的顶边或底边，夹具结构简单，且安装或更换广告纸5方便快捷，能使广告架能轻松地展示不同的广告内容，更换不同的展示作品。

广告纸5的背侧粘贴有若干弧形软磁条51，竖直杆套34和顶升杆36采用铁质材料制作，弧形软磁条51的底端、顶端分别与竖直杆套34、顶升杆36相贴，由于弧形软磁条51的端剖面呈“c”字形，即半圆环形，所以弧形软磁条51能与柱形的杆相贴。在广告架完全伸展的时候，利用广告夹具8夹紧广告纸5的顶边和底边，然后将弧形软磁条51按到竖直杆套34、顶升杆36的前侧边或背侧边上，此时软磁条因为具有磁性因此与铁质的杆套和杆相互吸引，从而使广告纸5的左侧和右侧边均贴在杆套和杆上，从而在风吹拂广告纸5的时候，不会使广告纸5侧边浮动，广告纸5也不会损坏。

需补充说明的是，每次更换广告纸5的时候，将旧的广告纸5上的弧形软磁条51撕下并贴在新的广告纸5上，即可使新的广告纸5也能很好地固定在广告架上。

优选的是，广告夹具8使广告纸5的更换和安装更加方便快捷，更有利于展示架展示更多的广告内容，且广告架上能同时展示两张广告纸5，增大了展示面积，展示面更广，能使展示装置前侧和后侧的人都能看到广告，广告纸5的侧边通过软磁条与铁质杆的吸引从而使广告纸5的侧边也得到固定，广告纸5不易损坏，寿命更长。

所述横固杆35上通过安装壳固定有蓄电池52，且横固杆35上设有布线孔和灯座孔，灯座孔内通过灯座安装有led灯53，布线孔与灯座孔相连接，且布线孔和灯座孔内均布设有导线，导线的两端分别与蓄电池52、led灯53相连接。在比较昏暗或黑夜环境下展示广告时，蓄电池52给led灯53供电，从而从内部照亮广告纸5，这里的广告纸5采用半透明材料制作，这样光能更好地从背面透出，从而使led灯53的灯光更轻松地透过广告纸5照亮其正面的广告内容，使广告展示装置在黑夜或昏暗环境也能很好地展示广告。

可伸缩广告架3顶端设有展示盖6，展示盖6内部设有滑槽61，滑槽61内活动安装有延长遮滑板7。展示盖6设在顶升杆36的顶端，顶升杆36顶端设有铁支柱38，铁支柱38顶端套设有绝缘缓冲垫39，绝缘缓冲垫39可以为橡胶垫，具有弹性，避免重力对电磁座63或铁支柱38的摩擦损耗，且缓冲垫具有减震的功能。展示盖6的侧剖面呈倒置的“v”形，展示盖6的底端设有允许铁支柱38插入的柱形槽62，柱形槽62内安装有电磁座63。

在展示盖6盖在可伸缩广告架3顶端时，铁支柱38插在柱形槽62内，此时电磁座63通电，电磁座63产生磁性与铁支柱38相互吸引,此时展示盖6吸在广告架上，保持了展示盖6的稳定，此时展示盖6起到一定的遮阳、挡雨和挡灰的作用。若需移动或更换更换广告纸5或存放支撑架的时候，可使电磁座63断电，此时电磁座63与铁支柱38不再吸引，可轻松将展示盖6从广告架上卸下，从而使广告架的移动更加安全稳定、更换广告更加方便快捷、保存更加稳定。

延长遮滑板7在滑槽61内自由滑动，延长遮滑板7底端设有齿条槽71，齿条槽71底端啮合有小齿轮72，由于齿条槽71在延长遮滑板7底端长度有限，即延长遮滑板7的底面顶端部分未设齿条槽71，因此小齿轮72转动到没有齿槽的位置就会停止转动，延长遮滑板7也会停止伸出滑槽61，因此延长遮滑板7不会掉出滑槽61，保证了滑动的稳定性。小齿轮72连接有微型电机73。

在阳光倾斜射向广告纸5、阳光比较强烈或风雨比较急的时候，此时启动微型电机73，使小齿轮72带着齿条运动，具有齿条槽71的延长遮滑板7在滑槽61内倾斜向下滑动，从而增大了展示盖6的横向遮挡面积，从而使展示盖6能遮挡更大的面积，此时挡雨、遮挡阳光的效果均比较优秀，使广告纸5不会因烈阳而老化、不会因暴雨而淋湿，延长了广告的使用寿命。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
