一种角度可固定的翻页立体书的制作方法

本技术涉及立体书结构领域，具体涉及到一种角度可固定的翻页立体书。

背景技术：

1、立体书具有呈现效果好，容易启发儿童使用者大脑，深受家长、幼儿园以及图书馆的喜欢。无论是家庭中使用，还是在幼儿园或者图书馆使用，立体书的使用者通常更多的是儿童使用。现有的立体书中，书页之间的限位只能通过全景立体部件实现限制，并且通过书页的拉紧，实现全景立体部件的呈现。儿童使用者在翻页过程当中，由于认知不高，对于立体书的翻折角度不容易掌握，无法正确认识翻页立体书内的立体部件。部分立体书通过立体状态下满足使用者展览和阅读。在展览或者是使用过程当中，需要将书本立起，满足方便的使用，然而现有技术当中，书页仅能通过手动拉紧支撑，影响立体书的展示效果。

2、有鉴于此，亟待设计出一种角度可固定的翻页立体书，通过将立体书设置为封板和可定位铰链转动连接的方式，在封板的四角处安装嵌合卡舌，而封板之间的书页可嵌合在嵌合卡舌当中，利用定位铰链固定封板之间的角度，利用嵌合卡舌限位书页，从而实现书页的角度可调节固定。

技术实现思路

1、为了解决以上现有技术的不足，本实用新型的目的在于提供一种角度可固定的翻页立体书，通过将立体书设置为封板和可定位铰链转动连接的方式，在封板的四角处安装嵌合卡舌，而封板之间的书页可嵌合在嵌合卡舌当中，利用定位铰链固定封板之间的角度，利用嵌合卡舌限位书页，从而实现书页的角度可调节固定。

2、为了实现上述目标，本实用新型的技术方案为：一种角度可固定的翻页立体书，包括：封板、定位铰链、嵌合卡舌、和书页，所述封板之间通过定位铰链转动连接，所述书页层叠地固定在所述封板的内侧端，所述嵌合卡设固定安装在所述封板的四角处。

3、进一步的，所述封板包括：封板体和铰链槽，所述封板体的内侧端顶部和底部开设有所述铰链槽，所述铰链槽内安装有所述定位铰链。

4、进一步的，所述定位铰链包括：横向涡轮、纵向涡杆和连接套，所述横向涡轮转动安装在所述连接套的轴心线上，所述纵向涡杆啮合在所述横向涡轮两侧，所述纵向涡杆转动安装在所述铰链槽当中。

5、进一步的，所述连接套包括：轴心座和侧座，所述轴心座的两侧前后端均安装有所述侧座，所述轴心座上通过横向轴杆转动连接有所述横向涡轮，所述侧座之间通过纵向轴杆转动连接有所述纵向涡杆。

6、进一步的，所述嵌合卡舌包括：安装座和舌板，所述安装座固定安装在所述封板四角处，所述舌板垂直地安装在所述安装座内壁面上。

7、有益效果：

8、本实用新型提供的一种角度可固定的翻页立体书，通过将立体书设置为封板和可定位铰链转动连接的方式，在封板的四角处安装嵌合卡舌，而封板之间的书页可嵌合在嵌合卡舌当中，利用定位铰链固定封板之间的角度，利用嵌合卡舌限位书页，从而实现书页的角度可调节固定。

技术特征：

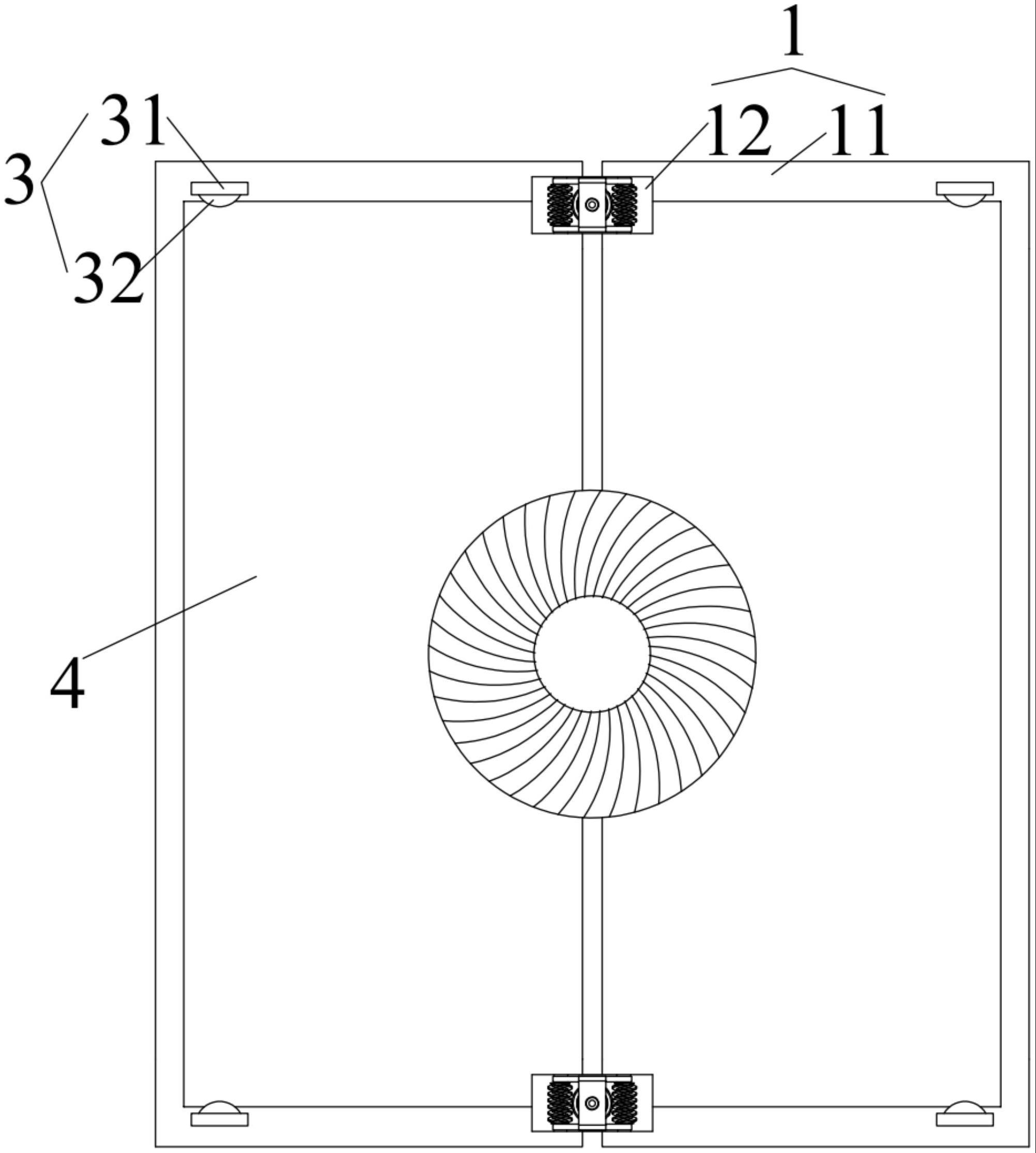

1.一种角度可固定的翻页立体书，包括：封板(1)、定位铰链(2)、嵌合卡舌(3)和书页(4)，其特征在于，所述封板(1)之间通过定位铰链(2)转动连接，所述书页(4)层叠地固定在所述封板(1)的内侧端，所述嵌合卡设固定安装在所述封板(1)的四角处。

2.根据权利要求1所述的一种角度可固定的翻页立体书，其特征在于，所述封板(1)包括：封板体(11)和铰链槽(12)，所述封板体(11)的内侧端顶部和底部开设有所述铰链槽(12)，所述铰链槽(12)内安装有所述定位铰链(2)。

3.根据权利要求2所述的一种角度可固定的翻页立体书，其特征在于，所述定位铰链(2)包括：横向涡轮(21)、纵向涡杆(22)和连接套(23)，所述横向涡轮(21)转动安装在所述连接套(23)的轴心线上，所述纵向涡杆(22)啮合在所述横向涡轮(21)两侧，所述纵向涡杆(22)转动安装在所述铰链槽(12)当中。

4.根据权利要求3所述的一种角度可固定的翻页立体书，其特征在于，所述连接套(23)包括：轴心座(231)和侧座(232)，所述轴心座(231)的两侧前后端均安装有所述侧座(232)，所述轴心座(231)上通过横向轴杆转动连接有所述横向涡轮(21)，所述侧座(232)之间通过纵向轴杆转动连接有所述纵向涡杆(22)。

5.根据权利要求4所述的一种角度可固定的翻页立体书，其特征在于，所述嵌合卡舌(3)包括：安装座(31)和舌板(32)，所述安装座(31)固定安装在所述封板(1)四角处，所述舌板(32)垂直地安装在所述安装座(31)内壁面上。

技术总结
本技术涉及立体书结构领域，具体涉及到一种角度可固定的翻页立体书，包括：封板、定位铰链、嵌合卡舌和书页，所述封板之间通过定位铰链转动连接，所述书页层叠地固定在所述封板的内侧端，所述嵌合卡设固定安装在所述封板的四角处。通过将立体书设置为封板和可定位铰链转动连接的方式，在封板的四角处安装嵌合卡舌，而封板之间的书页可嵌合在嵌合卡舌当中，利用定位铰链固定封板之间的角度，利用嵌合卡舌限位书页，从而实现书页的角度可调节固定。

技术研发人员：李小平
受保护的技术使用者：东莞新扬印刷有限公司
技术研发日：20221128
技术公布日：2024/1/12
