一种化学胶水自动输送装置的制作方法

本实用新型涉及一种印刷行业裱胶工艺中的化学胶水自动输送装置。

背景技术：

目前在印刷行业裱纸过程中的传统做法是人工添加胶水，且使用中为防止胶水凝固、保证胶水沉淀物均匀溶解采用手动搅拌，其主要缺点是费时费力效率低，人工操作控制不了裱纸机外围胶水溢出的问题，而且胶水化学性较强对人体的伤害很严重，容易造成浪费和安全隐患。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种自动灌压的化学胶水输送装置。

一种化学胶水自动输送装置，其包括用于储存化学胶水的总储胶罐，所述总储胶罐底部装有主管道，所述主管道上装有用于输送化学胶水的输送泵，所述主管道通过多条支管分别连接至多个分储罐，所述储胶罐内设置有用于搅拌化学胶水的搅拌装置。

所述搅拌装置包括直通所述总储胶罐底部的气管，所述气管末端装有倒T字形的用于分流气体以搅动化学胶水的三通，所述三通两个出气口朝向相反方向。

所述总储胶罐罐体上标有用于计量胶水总消耗量和液位的刻度。

所述输送泵前端主管道上装有总阀门。

所述分储罐顶部入口支管上装有用于控制分储罐的进胶量的入口阀门。

所述分储罐出口装有用于调整出胶量的出口阀门，所述出口阀门接有软管，所述软管末端连接至裱纸机的进胶口。

与现有技术相比，本实用新型的有益效果是：通过管道和输送泵进行化学胶水的自动传输，向指定分储罐自动灌压化学胶水，节省了人力成本和时间成本，提高了工作效率，使胶水的添加更加可控，解决了裱纸机外围胶水溢出的问题；通过搅拌装置向总储胶罐内通气，实现自下而上的自动搅拌，有效防止了胶水凝固堵塞管道，同时解决了化学胶水浑浊、搅拌不均匀的技术问题；避免人体直接接触化学胶水，大大的降低了化学胶水对人体的伤害。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的布置图；

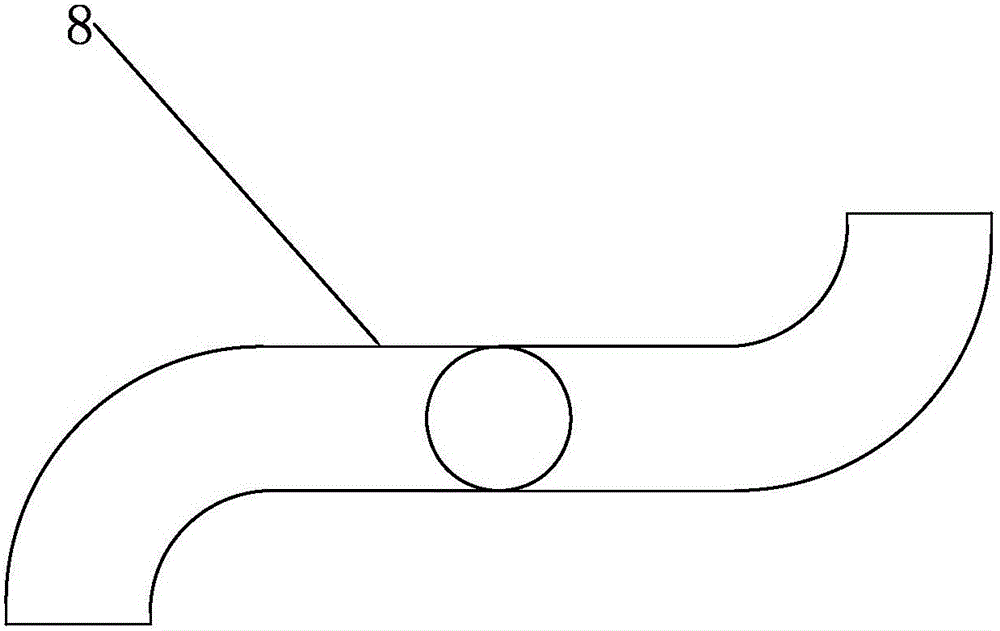

图2是本实用新型中三通的俯视图。

具体实施方式

参照图1，一种化学胶水自动输送装置，其包括用于储存和搅拌化学胶水的总储胶罐1，总储胶罐1顶部设置有供工作人员上下的走梯和平台，可以方便的向总储胶罐1内补充化学胶水原料。所述总储胶罐1底部装有主管道2，以便化学胶水从罐体底部流出，所述主管道2上装有用于输送化学胶水的输送泵4，因化学胶水粘度较大，输送泵4宜选用容积式泵，比如齿轮泵，该泵具有结构简单、功率小、耐磨损、噪音低，工作可靠、维护方便和自吸性能好等优点，可以很好的应用在印刷行业化学胶水输送这样的工况下，输送泵4由电机驱动。所述主管道2通过多条支管4分别连接至多个指定的裱纸机所属的分储罐5上，所述主管道2和支管4采用PVC管，PVC管质量轻、价格低，而且内壁光滑、耐腐蚀，很适合用来输送化学胶水。所述储胶罐内设置有用于搅拌化学胶水的搅拌装置6。

参照图1和图2，所述搅拌装置6包括直通所述总储胶罐底部的气管7，所述气管7末端装有倒T字形的用于分流气体以搅动化学胶水的三通8，所述三通8同一条线上的两个接口装弯头使两个出气口朝向相反方向，压缩空气从图1所示的箭头方向通入气管7，并通过所述三通8水平相反方向的两个出气口进入总储胶罐1底部的化学胶水中，因压缩空气密度小，且有一定压力，会自下而上的在化学胶水内形成气泡上浮并导致化学胶水翻滚，同时，两股方向相反的气流带动化学胶水旋转，以此实现化学胶水的自动搅拌。

所述总储胶罐1罐体上标有刻度9，所述刻度9不仅可以标示液位，提醒工作人员及时补充原料，还可以通过原始液位和现有液位所在的刻度来计算化学胶水的使用量，便于统计用量和核算成本。

所述输送泵3前端主管道2上装有总阀门10，所述总阀门10开启时，所述输送泵3可以顺利的把总储胶罐1内的化学胶水抽出并通过主管道2和支管4输送至指定的分储罐5，而当所述输送泵3出现故障需要维修或更换时，就可以通过先关闭总阀门10再对输送泵3进行维修或拆卸。

所述分储罐5入口支管4上装有入口阀门11，通过所述入口阀门11可以方便的对分储罐5内的化学胶水量进行控制，而当所述输送泵3停止运行后，又可以通过关闭所有的入口阀门11以达到密封支管4和主管道2防止管道内胶水凝固的效果。

所述分储罐5出口装有出口阀门12，所述出口阀门12接有软管13，所述软管13连接至裱纸机14的进胶口。所述出口阀门12用于控制裱纸机14的用胶量，因分储罐5高于裱纸机14，开启出口阀门12化学胶水即可凭借其势能流入裱纸机14中，调整所述出口阀门12的开度就能控制裱纸机14的用胶量，解决了胶水溢出的问题，避免了浪费，消除了因胶水溢出至地面而造成工作人员滑倒的安全隐患。当裱纸机14不需要化学胶水时，关闭所述出口阀门12即可。

本实用新型通过主管道2和输送泵3进行化学胶水的自动传输，向多个分储罐5自动灌压化学胶水，并通过搅拌装置6向总储胶罐内通气，实现自下而上的自动搅拌，解决了化学胶水浑浊、搅拌不均匀的技术问题，节省了人力成本和时间成本，提高了工作效率，彻底解决了手动添加费时费力效率低的问题，同时避免人体直接接触化学胶水，大大的降低了化学胶水对人体的伤害；此外，本实用新型还具有结构简单、操作方便、投入成本小的特点，对于本领域的技术人员来说，易于实现，有利于企业降低生产成本、提高裱胶工作中的生产效率，从而可以广泛地应用在印刷行业裱胶工艺中。

以上所述，只是本实用新型的较佳实施方式，但本实用新型并不限于上述实施例，只要其以任何相同或相似手段达到本实用新型的技术效果，都应包含在本实用新型的保护范围之内。
