一种具有坡度的多功能水粉调色盘的制作方法

本实用新型涉及水粉调色盘领域，特别是涉及一种具有坡度的多功能水粉调色盘。

背景技术：

水粉笔在绘画时通常会用到调色盘，目前使用的调色盘一般都是和水粉笔分开存放保管的，分别占用一部分空间。

另外，调色盘都是在绘画完成后离开绘画的地方前去洗手池清洗，非常不方便，学生在集中学习和绘画时，造成排队清洗的问题，比较拥挤，浪费时间，影响绘画学习质量。

技术实现要素：

本实用新型主要解决的技术问题是提供一种具有坡度的多功能水粉调色盘，减少水粉笔和调色盘占用的空间，提升清洗便利性。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种具有坡度的多功能水粉调色盘，包括：底盘和上盖，所述上盖设置在底盘的上方，所述底盘中设置有水粉笔存储槽和水粉颜料调制槽，所述水粉颜料调制槽底部设置有坡面，坡面的坡度为2度，所述底盘侧壁上设置有位于坡面下部边缘的排水孔，所述底盘外侧设置有延伸至排水孔内的堵塞块，所述上盖侧壁上设置有与堵塞块对应的卡槽。

在本实用新型一个较佳实施例中，所述底盘为长方形壳体，所述底盘的长31cm，宽23 cm，高1.5cm，壁厚2~5mm。

在本实用新型一个较佳实施例中，所述水粉笔存储槽和水粉颜料调制槽之间设置有隔板进行隔离，所述水粉笔存储槽和水粉颜料调制槽分别为长方形内凹槽。

在本实用新型一个较佳实施例中，所述坡面是沿水粉颜料调制槽的长度方向从上向下延伸。

在本实用新型一个较佳实施例中，所述排水孔为圆孔。

在本实用新型一个较佳实施例中，所述堵塞块为与排水孔对应的橡胶阶梯柱。

本实用新型的有益效果是：本实用新型指出的一种具有坡度的多功能水粉调色盘，水粉笔存储槽和水粉颜料调制槽一体化结构，分别放置水粉笔和进行颜料调制，一盘多用，体积小，上盖密封后，携带方便，水粉颜料调制槽底部设置有坡面，调颜色时，颜料不会留下来，排水孔平时用堵塞块堵住，当绘画途中需要清洗水粉颜料调制槽时，在座位上即可倒入相应的水来清洗调色盘，打开堵塞块，脏水就会顺着坡度从排水孔中流出，既可装水粉笔又可以节约绘画时间并且保持室内卫生。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

图1是本实用新型一种具有坡度的多功能水粉调色盘一较佳实施例的结构示意图；

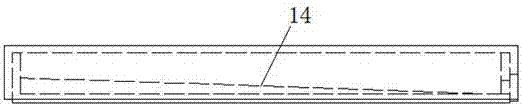

图2是图1的左视图；

图3是图1中底盘的俯视图。

具体实施方式

下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1~图3，本实用新型实施例包括：

一种具有坡度的多功能水粉调色盘，包括：底盘1和上盖2，所述上盖2设置在底盘1的上方，底盘1利用上盖2进行遮盖或者密封后，保持桌面的清洁，提升携带的便利性。

所述底盘1中设置有水粉笔存储槽11和水粉颜料调制槽12，所述水粉颜料调制槽12底部设置有坡面14，坡面14的坡度为2度，所述底盘1侧壁上设置有位于坡面14下部边缘的排水孔13，所述底盘1外侧设置有延伸至排水孔13内的堵塞块3，所述上盖2侧壁上设置有与堵塞块3对应的卡槽21，上盖2既能对底盘1进行遮盖或者密封，又不影响堵塞块3的使用。

所述底盘1为长方形壳体，所述底盘1的长31cm，宽23 cm，高1.5cm，壁厚2~5mm。所述水粉笔存储槽11和水粉颜料调制槽12之间设置有隔板15进行隔离，隔板15和底盘1为一体化塑胶结构，生产的成本低。

所述水粉笔存储槽11和水粉颜料调制槽12分别为长方形内凹槽，水粉笔存储槽11的长度比较长，方便了水粉笔的存储，水粉颜料调制槽12方便了水粉颜料的调制。

所述坡面14是沿水粉颜料调制槽12的长度方向从上向下延伸，调颜色时，颜料不会留下来，排水孔13平时用堵塞块3堵住，当绘画途中需要清洗水粉颜料调制槽时，在座位上即可倒入相应的水来清洗调色盘，打开堵塞块3，脏水就会顺着坡度从排水孔13中流出，用垃圾桶接住即可。

所述排水孔13为圆孔，所述堵塞块3为与排水孔13对应的橡胶阶梯柱，利用橡胶阶梯柱前端塞入排水孔13，完成排水孔13的密封，避免水粉颜料的泄漏问题。

综上所述，本实用新型指出的一种具有坡度的多功能水粉调色盘，体积小，携带便利，而且清洗方便，避免了排队清洗调色盘的问题，提升了水粉绘画的便利性。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
