一种佩戴舒适的VR眼镜的制作方法

本实用新型涉及一种VR眼镜，具体涉及一种佩戴舒适的VR眼镜，属于VR眼镜技术领域。

背景技术：

VR眼镜是利用仿真技术与计算机图形学人机接口技术多媒体技术传感技术网络技术等多种技术集合的产品，是借助计算机及最新传感器技术创造的一种崭新的人机交互手段，VR眼镜设备是一个跨时代的产品，不仅让每一个爱好者带着惊奇和欣喜去体验，更因为对它诞生与前景的未知而深深着迷。

但是由于VR眼镜复杂的结构增大了它自身的重量，重量远远超过传统眼镜的VR眼镜在佩戴时会给佩戴者的面部施加较大的压力，不适合长时间佩戴，虽然现有的VR眼镜经过一系列的革新后出现了给佩戴者头部支撑的结构，但是这种结构类似于头盔结构，无法从根本上解决这一问题，而且由于佩戴者面部结构不同，传统的VR眼镜的适应性较差，长此以往降低了VR眼镜佩戴时的舒适度，。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种佩戴舒适的VR眼镜，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种佩戴舒适的VR眼镜，包括镜座主体、面部凹槽、条形橡胶垫、眼孔、弹性约束带、按扣板、按扣、折页安装座、弹性折页、头箍、松紧调节板、调节旋钮、镜筒、3D镜片、显示屏、视屏导入线、接头和散热窗，所述镜座主体左侧设置有面部凹槽，面部凹槽上设置有条形橡胶垫，且面部凹槽左侧壁设置有眼孔，所述镜座主体后侧设置有弹性约束带，弹性约束带上设置有按扣板，所述镜座主体前侧壁设置有按扣，所述镜座主体上侧壁设置有折页安装座，折页安装座上安装有弹性折页，弹性折页上设置有头箍，头箍左侧设置有松紧调节板，松紧调节板左侧设置有调节旋钮，所述镜座主体内部设置有镜筒，镜筒内部设置有3D镜片，且镜筒右侧设置有显示屏，显示屏前侧设置有视屏导入线，视屏导入线上设置有接头，所述镜座主体后侧内壁设置有散热窗。

作为本实用新型的一种优选技术方案，所述按扣设置有多个，且每个按扣之间的间隔距离是相等的。

作为本实用新型的一种优选技术方案，所述头箍下侧壁设置有保护垫圈。

作为本实用新型的一种优选技术方案，所述镜座主体上侧壁设置有透光口。

作为本实用新型的一种优选技术方案，所述散热窗上设置有防尘横条。

本实用新型所达到的有益效果是：一种佩戴舒适的VR眼镜，该装置设置有条形橡胶垫、弹性约束带和头箍，很大程度上降低了该装置的整体重量，在佩 戴者佩戴该眼镜时可以通过条形橡胶垫来减缓眼镜自身对佩戴者面部的压力，该眼镜在佩戴时可以通过弹性约束带和头箍双重固定在佩戴者的头部，通过头箍分担了佩戴者面部一部分的压力，增强了该眼镜在佩戴时的舒适度，该装置结构简单易操作，投入成本低，安全高效，易于推广。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种佩戴舒适的VR眼镜整体结构示意图；

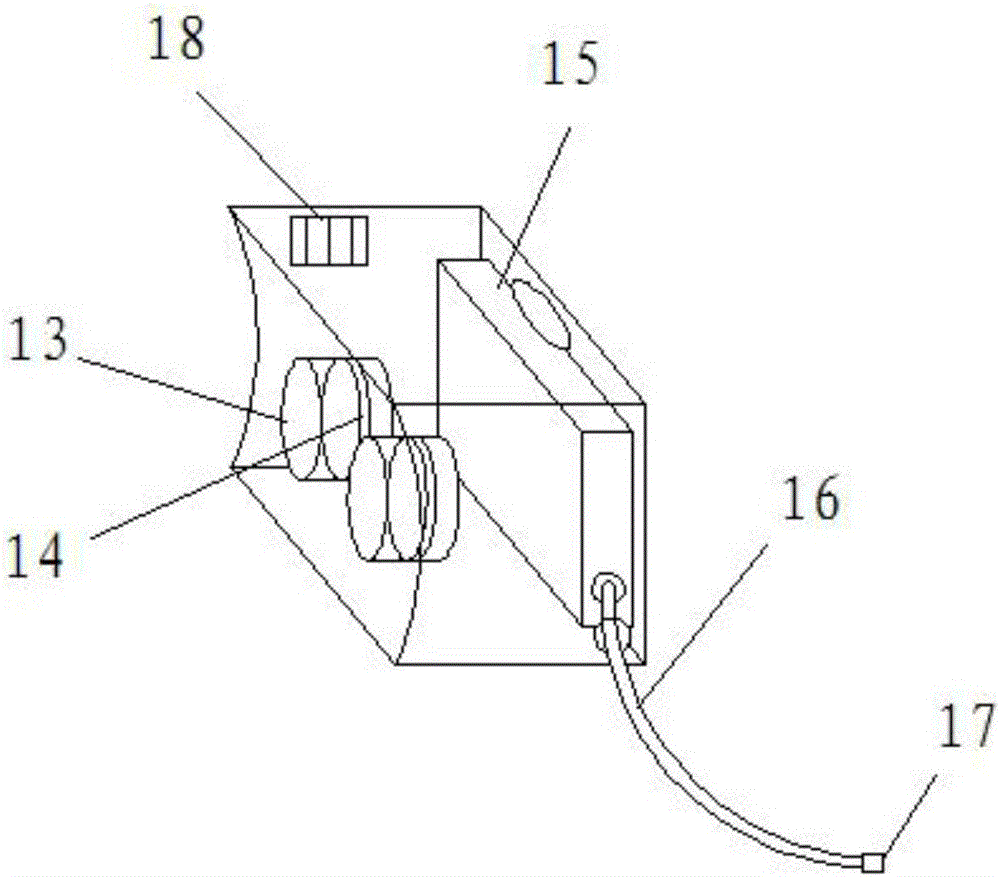

图2是本实用新型实施例所述的一种佩戴舒适的VR眼镜的镜座主体内部结构示意图；

图中标号：1、镜座主体；2、面部凹槽；3、条形橡胶垫；4、眼孔；5、弹性约束带；6、按扣板；7、按扣；8、折页安装座；9、弹性折页；10、头箍；11、松紧调节板；12、调节旋钮；13、镜筒；14、3D镜片；15、显示屏；16、视屏导入线；17、接头；18、散热窗。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-2，本实用新型一种佩戴舒适的VR眼镜，包括镜座主体1、面部凹槽2、条形橡胶垫3、眼孔4、弹性约束带5、按扣板6、按扣7、折页安装座8、弹性折页9、头箍10、松紧调节板11、调节旋钮12、镜筒13、3D镜片14、显示屏15、视屏导入线16、接头17和散热窗18，所述镜座主体1左侧设置有面部凹槽2，面部凹槽2上设置有条形橡胶垫3，且面部凹槽2左侧壁设置有眼孔4，所述镜座主体1后侧设置有弹性约束带5，弹性约束带5上设置有按扣板6，所述镜座主体1前侧壁设置有按扣7，所述镜座主体1上侧壁设置有折页安装座8，折页安装座8上安装有弹性折页9，弹性折页9上设置有头箍10，头箍10左侧设置有松紧调节板11，松紧调节板11左侧设置有调节旋钮12，所述镜座主体1内部设置有镜筒13，镜筒13内部设置有3D镜片14，且镜筒13右侧设置有显示屏15，显示屏15前侧设置有视屏导入线16，视屏导入线16上设置有接头17，所述镜座主体1后侧内壁设置有散热窗18。

所述按扣7设置有多个，且每个按扣7之间的间隔距离是相等的，可以便于对弹性约束带5的松紧进行调节，增强该装置的适应性；所述头箍10下侧壁设置有保护垫圈，可以对佩戴者的头部进行保护，防止在长期佩戴时头箍10下壁划伤佩戴者的头部皮肤；所述镜座主体1上侧壁设置有透光口，可以向镜座主体1内透入少许光线，对显示屏15产生的强光进行调和；所述散热窗18上设置有防尘横条，可以防止空气中的灰尘进入散热窗18内。

需要说明的是，本实用新型为一种佩戴舒适的VR眼镜，在使用该装置时先通过弹性约束带5将镜座主体1固定在佩戴者面部，在佩戴的同时将头箍10套入佩戴者头部，通过调节旋钮12来调节头箍10的松紧度，头箍10比起传统的 固定头盔质量较轻，还可以分担大部分佩戴者面部的压力，佩戴者将面部贴在面部凹槽2内，将眼镜放在眼孔4的位置，通过视屏导入线16将要进行播放的视屏信息导入到显示屏15内进行播放，然后佩戴者通过镜筒13内的3D镜片14对显示屏15上播放的视屏进行观看，然后结合自身处于的环境进行体验即可。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
