一种眼镜的制作方法

本实用新型涉及一种生活用品，特别涉及一种眼镜。

背景技术：

眼镜作为一种矫正视力的工具，或者是装饰品，都已成为人们生活中不可缺少的生活用品。

传统的眼镜主要由镜框、设于镜框两端的镜脚及镶嵌于镜框内的镜片组成，两镜框之间通过镜桥连接，镜桥处设有鼻托，目前的眼镜还存在以下缺点：1、传统的鼻托包括有托叶及酒杯，在生产过程中，将托叶套设于酒杯上然后将酒杯焊接于镜桥上，生产工序较为繁琐，浪费人力且费时较长，而且如果鼻托在佩戴的过程中出现损坏，由于鼻托是通过焊点的方式与镜桥连接，所以维修非常麻烦，甚至整付镜架都要丢弃，造成浪费，而且由于每个人的脸型不一样，而目前的鼻托都不可调节角度，这样会造成部分人在佩戴眼镜时不舒服；2、一般眼镜分为金属眼镜、板材眼镜及塑胶眼镜等多种类弄，金属眼镜的镜脚包括有连接镜框一端的连接端及佩戴于人们耳朵部位的尾端，为了增加佩戴舒适性，金属镜脚的尾端套设有脚套，传统的眼镜脚套上开设有脚套孔，通过脚套孔套设于镜脚的尾端，这种设置很容易使脚套脱落，一旦脚套脱落，眼镜就无法佩戴，给人们生活中带来许多不便；针对上述缺陷，还有待改进。

技术实现要素：

为了克服背景技术的不足，本实用新型提供了一种脚套不会脱落、且鼻托与镜桥可快速安装及拆卸并可调整鼻托角度的眼镜。

本实用新型所采用的技术方案是：一种眼镜，包括有两镜框、设于镜框两端的镜脚及镶嵌于镜框内的镜片，所述的两镜框之间设有镜桥，所述的镜框与镜桥一体成型，所述的镜桥处设有与镜桥可拆卸的鼻托，所述的鼻托与镜桥之间设有可调节鼻托角度的调节机构；所述的鼻托包括有左鼻托及右鼻托，所述的左鼻托与右鼻托之间设有连接 块，所述的调节机构包括有设于连接块与镜桥之间的弧形耳及设于镜桥上的销轴，所述连接块的中部设有通孔，所述的弧形耳穿穿过通孔与连接块可拆卸连接，所述的弧形耳与连接块之间设有限位件；所述的镜桥朝向鼻托的一端上设有转动孔，所述的弧形耳与连接块连接的另一端置于转动孔内，所述的镜桥朝向镜框顶部的一端上设有与转动孔导通的销轴孔，所述的弧形耳置于转动孔内的一端上设有与销轴孔导通的第二销轴孔，所述的弧形耳置于转动孔内时销轴插于销轴孔及第二销轴孔内将弧形耳与镜桥连接，所述的弧形耳可沿销轴的轴心在转动孔内转动；所述的镜脚包括有与镜框连接的连接部及与连接部一体成型的佩戴部，所述的佩戴部与连接部连接的一端为连接端，另一端为顶端，所述的佩戴部上设有脚套，该脚套上设有套孔，脚套通过套孔从顶端套设于佩戴部上，所述的佩戴部的连接端上设有若干限位块，脚套的内壁处于套孔的一端上设有若干与限位块适配的限位槽，所述的脚套包括有第一脚套及第二脚套，所述的脚套设置有套孔的一端为第一脚套，该第一脚套设置套孔一端的另一端设有与套孔导通的第一套孔，所述的第一脚套套设于连接端上，所述的第二脚套内设有第二套孔，所述的第二脚套通过第二套孔套设于顶端上，所述的第二脚套设有第二套孔的一端与第一脚套设置第一套孔的一端抵触，所述的顶端上设有若干第二限位块，第二脚套内壁处于第二套孔处设有与第二限位块适配的第二限位槽。

采用上述技术方案，弧形耳穿过连接块的通孔然后置于镜桥的转动孔内，销轴置于销轴孔内然后插入弧形耳的第二销轴孔内，就实现了鼻托与镜桥的连接，拆卸时，将销轴取出，弧形耳从转动孔内抽出，鼻托就与镜桥拆卸，安装及拆卸都非常方便且快速，而且弧形耳置于转动孔后，可沿销轴轴心旋转，由于弧形耳与连接块连接，所以弧形耳在转动时，鼻托随之转动，达到调整角度的目的；在本实用新型中，第一脚套套设于连接端上，第二脚套套设于顶端上，第一脚套与连接端之间通过限位块及限位槽限位，这样设置后，第一脚套套上去后，第一脚套就无法从连接端处脱落，而第二脚套与顶端之间通过第二限 位块及第二限位槽限位，这样设置后，第二脚套就无法从顶端处脱落。

本实用新型进一步设置为：所述的限位件包括设于连接块上与通孔呈台阶状的第三限位槽及设于弧形耳上与第三限位槽适配的第三限位块，所述的第三限位块与弧形耳呈台阶状。

采用上述技术方案，设置了第三限位块及第三限位槽后，弧形耳在穿过通孔后，弧形耳的第三限位块刚好置于连接块的第三限位槽内，达到弧形耳与连接块连接固定的目的。

本实用新型更进一步设置为：所述的左鼻托、右鼻托及连接块为塑胶材质且左鼻托、右鼻托及连接块一体成型。

采用上述技术方案，塑胶材质成本低廉，而且重量较轻，佩戴时也较为舒适，一体成型的结构简单，生产方便。

本实用新型更进一步设置为：所述的限位块及第二限位块分别呈尖刺状，所述的限位块及第二限位块呈尖刺的一端朝向镜框的方向，所述的限位槽及第二限位槽分别为与限位块及第二限位块的尖刺部位适配的尖刺槽，所述的限位槽及第二限位槽呈尖刺槽的方向与限位块及第二限位块呈尖刺的方向相反。

采用上述技术方案，当第一脚套及第二脚套套上去后，限位块及第二限位块呈尖刺的一部分刚好卡入到限位槽及第二限位槽呈尖刺槽处，由于他们方向相反，所以限位槽及第二限位槽套在限位块及第二限位块上后，就无法拔出，这样就使整个脚套非常牢固的套设于镜脚的佩戴部上，无论怎么用力脚套都不会脱落，此种结构简单且牢固。

本实用新型更进一步设置为：所述的若干限位块及第二限位块分别与镜脚呈同一轴向排列于连接端及顶端。

采用上述技术方案，当多个限位块及第二限位块排列于连接端与顶端上后，相应的限位槽与第二限位槽也与限位块及第二限位块呈相同方向排列于第一脚套及第二脚套的内壁，这样排列后，有助于脚套的牢固，由于脚套一般都是橡胶材质，所以如果最前面的一个限位槽破损，还有后面的限位槽进行限位。

下面结合附图对本实用新型实施例作进一步说明。

附图说明

图1为本实用新型实施例中的整体示意图；

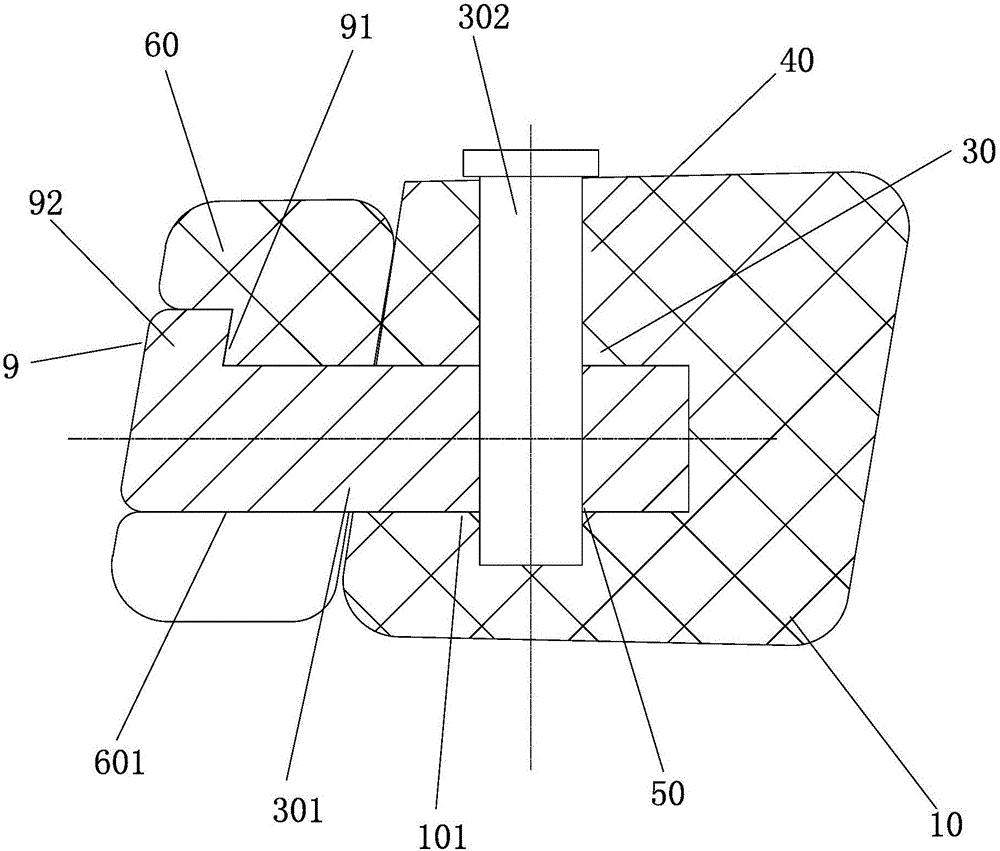

图2为本实用新型实施例的局部剖视图；

图3为本实用新型实施例镜脚的整体结构示意图。

具体实施方式

如图1-图3所示，本实用新型提供一种眼镜，包括有两镜框1、设于镜框1两端的镜脚2及镶嵌于镜框内的镜片3，所述的两镜框1之间设有镜桥10，所述的镜框1与镜桥10一体成型，所述的镜桥10处设有与镜桥10可拆卸的鼻托20，所述的鼻托20与镜桥10之间设有可调节鼻托20角度的调节机构30；所述的鼻托20包括有左鼻托201及右鼻托202，所述的左鼻托201与右鼻托202之间设有连接块60，所述的调节机构30包括有设于连接块60与镜桥10之间的弧形耳301及设于镜桥10上的销轴302，所述连接块60的中部设有通孔601，所述的弧形耳301穿过通孔601与连接块60可拆卸连接，所述的弧形耳301与连接块60之间设有限位件9；所述的镜桥10朝向鼻托20的一端上设有转动孔101，所述的弧形耳301与连接块60连接的另一端置于转动孔101内，所述的镜桥10朝向镜框1顶部的一端上设有与转动孔101导通的销轴孔40，所述的弧形耳301置于转动孔101内的一端上设有与销轴孔40导通的第二销轴孔50，所述的弧形耳301置于转动孔101内时销轴302插于销轴孔40及第二销轴孔50内将弧形耳301与镜桥10连接，所述的弧形耳301可沿销轴40的轴心在转动孔101内转动；所述的镜脚2包括有与镜框1连接的连接部21及与连接部21一体成型的佩戴部22，所述的佩戴部22与连接部21连接的一端为连接端221，另一端为顶端222，所述的佩戴部22上设有脚套4，该脚套4上设有套孔80，脚套4通过套孔80从顶端222套设于佩戴部22上，所述的佩戴部22的连接端221上设有若干限位块5，脚套4的内壁处于套孔80的一端上设有若干与限位块5适配的限位槽6，所述的脚套4包括有第一脚套41及第二脚套42，所述的脚套4设置有套孔80的一端为第一脚套41，该第一脚套41 设置套孔80一端的另一端设有与套孔80导通的第一套孔43，所述的第一脚套41套设于连接端221上，所述的第二脚套42内设有第二套孔421，所述的第二脚套42通过第二套孔421套设于顶端222上，所述的第二脚套42设有第二套孔421的一端与第一脚套41设置第一套孔43的一端抵触，所述的顶端222上设有若干第二限位块7，第二脚套42内壁处于第二套孔421处设有与第二限位块7适配的第二限位槽8，在上述方案中，弧形耳301穿过连接块60的通孔601后置于镜桥10的转动孔101内，销轴302置于销轴孔40内然后插入弧形耳301的第二销轴孔50内，就实现了鼻托20与镜桥10的连接，拆卸时，将销轴302取出，弧形耳301从转动孔101内抽出，鼻托20就与镜桥10拆卸，安装及拆卸都非常方便且快速，而且弧形耳301置于转动孔101后，可沿销轴302轴心旋转，由于弧形耳301与连接块60连接，所以弧形耳301在转动时，鼻托20随之转动，达到调整角度的目的；在本实用新型中，第一脚套41套设于连接端221上，第二脚套42套设于顶端222上，第一脚套41与连接端221之间通过限位块5及限位槽6限位，这样设置后，第一脚套41套上去后，第一脚套41就无法从连接端221处脱落，而第二脚套42与顶端222之间通过第二限位块7及第二限位槽8限位，这样设置后，第二脚套42就无法从顶端222处脱落。

在本实用新型实施例中，所述的限位件9包括设于连接块60上与通孔601呈台阶状的第三限位槽91及设于弧形耳301上与第三限位槽91适配的第三限位块92，所述的第三限位块92与弧形耳301呈台阶状，在上述方案中，设置了第三限位块92及第三限位槽91后，弧形耳301在穿过通孔601后，弧形耳301的第三限位块92刚好置于连接块60的第三限位槽91内，达到弧形耳301与连接块60连接固定的目的。

在本实用新型实施例中，所述的左鼻托201、右鼻托202及连接块60为塑胶材质且左鼻托201、右鼻托202及连接块60一体成型，在上述方案中，塑胶材质成本低廉，而且重量较轻，佩戴时也较为舒 适，一体成型的结构简单，生产方便。

在本实用新型实施例中，所述的限位块5及第二限位块7分别为呈尖刺状，所述的限位块5及第二限位块7呈尖刺的一端朝向镜框1的方向，所述的限位槽6及第二限位槽8分别为与限位块5及第二限位块7的尖刺部位适配的尖刺槽，所述的限位槽6及第二限位槽8呈尖刺槽的方向与限位块5及第二限位块7呈尖刺的方向相反，在上述方案中，当第一脚套41及第二脚套42套上去后，限位块5及第二限位7块呈尖刺的一部分刚好卡入到限位槽6及第二限位槽8呈尖刺槽处，由于他们方向相反，所以限位槽6及第二限位槽8套在限位块5及第二限位块7上后，就无法拔出，这样就使整个脚套4非常牢固的套设于镜脚2的佩戴部22上，无论怎么用力脚套4都不会脱落，此种结构简单且牢固。

在本实用新型实施例中，所述的若干限位块5及第二限位块7分别与镜脚2呈同一轴向排列于连接端221及顶端222，在上述方案中，当多个限位块5及第二限位块7排列于连接端221与顶端222上后，相应的限位槽6与第二限位槽8也与限位块5及第二限位块7呈相同方向排列于第一脚套41及第二脚套42的内壁，这样排列后，有助于脚套4的牢固，由于脚套4一般都是橡胶材质，所以如果最前面的一个限位槽破损，还有后面的限位槽进行限位。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的发明思想并不仅限于此发明，任何运用本实用新型思想的改装，都将纳入本专利专利权保护范围内。
