一种便于识别的色标通信光缆的制作方法

本实用新型属于通信技术领域，特别是涉及一种便于识别的色标通信光缆。

背景技术：

随着通信技术的飞速发展，传输网络的建设规模越来越大，光缆敷设的数量及规模也在每年呈倍数增长。由于共建共享建设模式的提出，带来大量光缆敷设时，采用通管道、同杆路方式进行敷设，带来日常工程勘察设计、维护、施工光缆无法区分运营商产权的问题，带来工程施工割接光缆容易割错光缆的问题。因此有必要发明一种可以较容易分辨光缆基本信息的通信光缆。

技术实现要素：

本实用新型的目的在于提供一种便于识别的色标通信光缆，通过在光缆防护套上设置色标层，便于操作人员识别光缆的相应信息，解决了现有的操作人员需要通过上杆或下井近距离识别光缆容量等信息而带来的工作强度大以及存在安全隐患的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

一种便于识别的色标通信光缆，包括设置于光缆外部的防护套，所述防护套外围沿光缆轴向等间距分布有不少于三个色标层，相邻两个所述色标层在防护套上的间距在1m～2m之间，所述色标层的厚度在1mm～3mm之间；每个所述色标层包括至少七个色标段，相邻两个所述色标段的间距在10mm～30mm之间，所述色标段的宽度在10mm～30mm之间。

进一步地，所述色标段涂布有识别涂层，所述识别涂层为蓝色涂层或橙色涂层或绿色涂层或棕色涂层或灰色涂层或红色涂层或黄色涂层或紫色涂层或粉红色涂层或白色涂层。

进一步地，相邻两个所述色标层在防护套上的间距为1m。

进一步地，每个所述色标层包括七个色标段，相邻两个所述色标段的间距为20mm，所述色标段的宽度为20mm。

本实用新型具有以下有益效果：

本实用新型通过在光缆防护套上设置色标层，并通过光缆防护套本身颜色将色标层分隔为色标段，色标段的颜色用于表示相应的信息，有利于操作人员通过肉眼对光缆进行远距离观测和识别，避免了操作人员上杆或下井，不仅降低了操作人员的工作强度，还降低了操作人员高空坠落、有害气体中毒的安全隐患，并且减少了光缆割接时的误操作问题。。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的一种便于识别的色标通信光缆的剖视结构示意图；

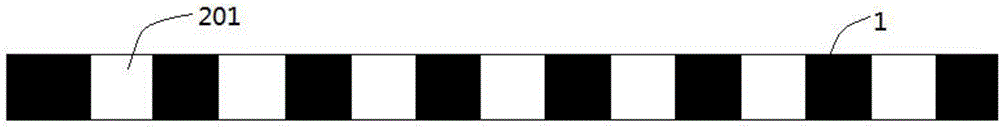

图2为本实用新型的色标层的色标段构成图；

图3为本实用新型中的色标段颜色与数字信息对应图；

图4为图3中所述的数字信息与运营商、光缆型号对应图；

附图中，各标号所代表的部件列表如下：

1-防护套，2-色标层，201-色标段。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

如图1和图2所示，本实用新型为一种便于识别的色标通信光缆，包括设置于光缆外部的防护套1；防护套1外围设置有色标层2，色标层2在防护套1上沿光缆轴向等间距分布，相邻两个色标层2在防护套1上的间距为1m～2m，其中相邻两个色标层2的优选间距为1m；色标层2的厚度在1mm～3mm之间，其中色标层2的优选厚度为1mm；每个色标层2包括至少七个色标段201，其中每个色标层2优选包括七个色标段201；色标层2中的相邻两个色标段201的间距为10mm～30mm，其中相邻两个色标段201的优选间距为20mm；色标段201的宽度为10mm～30mm，其中色标段201的优选宽度为20mm；由此可知，一根长度为3m的该色标通信光缆上包括两个色标层2。

如图3所示，其中色标段201上涂布有识别涂层，识别涂层为蓝色涂层或橙色涂层或绿色涂层或棕色涂层或灰色涂层或红色涂层或黄色涂层或紫色涂层或粉红色涂层或和白色涂层，每个颜色的色标段201分别对应设置为0～9中的相应的数字。

如图4所示，其中0～9中每个数字分别对应设置为相应的运营商信息和光缆基本信息，光缆基本信息包括光缆型号、光缆出场年限和缆芯数量信息。

如图2、图3或图4所示，其中图2中左起第一个色标段201对应的数字信息代表光缆产权信息，即对应图4中相应的通信运营商信息；图2中左起第二个色标段201对应的数字信息代表光缆型号信息，即对应图4中相应的光缆型号信息；图2中左起第三个色标段201、第四个色标段201对应的数字信息代表光缆出厂年限，即为光缆出厂年限的后两位；图2中左起第五个色标段201、第六个色标段201和第七个色标段201对应的数字信息代表光缆纤芯的基本信息，即为光缆纤芯的数量信息，由于目前常用光缆纤芯数量最大为576芯，故设置三位数字信息。

本实施例的一个具体应用为：在该色标通信光缆的使用中，操作人员不需要上杆或者下井，操作人员在5m～10m的距离范围内，通过肉眼直接观测光缆外部设置的色标层2的色标段201，然后通过查表的方式确认色标段201所对应的数字，继而再通过对相应数字的查询得知其对应的光缆运营商信息以及光缆基本信息，最终即确认该色标光缆的相应信息。

最后需要说明的是，以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
