可见光激光光源的制作方法

本实用新型涉及激光合成光源领域，特别涉及一种可见光激光光源。

背景技术：

由于激光技术的不断进步，使得大量的新应用成为可能，包括激光显示、舞台激光、军警激光、医疗激光等。许多应用需要实现可见光单色激光大功率耦合、匀化、整形、高质量光束输出，也需要可见光RGB三色或多色激光合成白色激光，大功率耦合、匀化、整形、高质量光束输出。

现有波长激光的合成有了很长的历史，但都属于空间光束合成技术领域，如平板玻璃法、透镜法、特殊晶体法、镀膜法、小角度合成法等等。空间合束系统复杂，稳定性差，损耗大，成本高，调节困难，无法同时实现可见光单色激光大功率耦合、匀化、整形、高质量光束输出；无法同时实现高质量可见光白色激光的合成，大功率耦合、匀化、整形、高质量光束输出。

技术实现要素：

本实用新型的主要目的为提供，一种可见光激光光源，能够提供多色可见光激光合成白光激光，大功率耦合、匀化、整形和高质量光束输出。

本实用新型提出了一种可见光激光光源，包括有可见光激光器模组、光学耦合装置、合束器件和用于准直、整形和匀化的光学调制装置，所述可见光激光器模组包括有至少两个激光器，所述可见光激光器每路激光通过所述光学耦合装置，耦合进入所述合束器件的输入端，所述合束器件的输出端连接光学调制装置。

进一步地，所述可见光激光器模组包括有RGB三原色激光器各一个。

进一步地，所述可见光激光模组包括有多个同色或不同色的激光器。

进一步地，所述激光器为半导体激光器或固体泵浦激光器等。

进一步地，所述光学耦合装置为采用了非球面透镜、柱透镜、球面透镜或自聚焦透镜四种透镜中至少一种透镜的光学耦合装置。

进一步地，所述光学调制装置包括有准直扩束光学装置。

进一步地，所述光学调制装置还包括有用于对激光进行匀化整形的匀化整形器件，用于对激光进行消色差的消色差透镜组和用于对激光进行消相干散斑的消相干器件三种光学器件中的至少一种。

进一步地，所述合束器件为集束光纤、拉锥合束器或PLC其中的一种。

本实用新型的有益效果是：结构简单有效，而且可以对多波段可见光激光进行大功率耦合、匀化、整形，实现高质量光束输出，无论是单色可见激光大功率耦合还是RGB合成白色可见光激光都可以通过本实用新型最终实现高质量光束输出。

附图说明

图1是本实用新型一实施例的结构示意图；

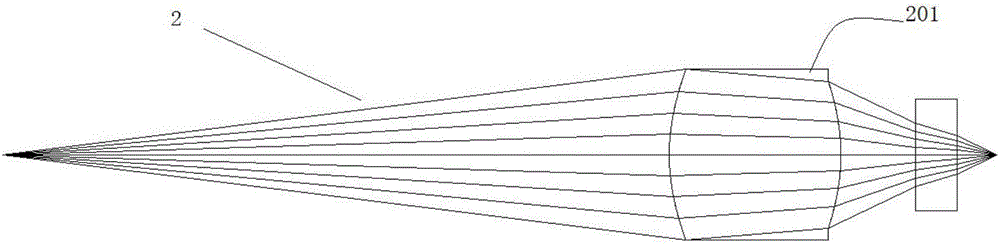

图2是本实用新型一实施例的光学耦合装置的使用状态图；

图3是本实用新型一实施例的合束器件的结构示意图；

图4是本实用新型一实施例的光学调制装置的使用状态图。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

PLC，英文全称：Planar Lightwave Circuit，中文名称：平面光波导合束器件。

参照图1-4，提出本实用新型一实施例，一种可见光激光光源，包括有可见光激光模组1，光学耦合装置2、合束器件3和光学调制装置4。

可见光激光模组1包括有可见光RGB三原色半导体激光器各一个，一个R半导体激光器，一个G半导体激光器和一个B半导体激光器，三个半导体激光器分别连接各自的光学耦合装置2。

如图2所示，光学耦合装置2用于将半导体激光器中的照射出来的光进行聚焦，然后通过光纤输入到合束器件3中，光学耦合装置2采用非球面透镜201进行聚焦，非球面透镜201聚焦后的光线汇聚到同一点，基本上消除了球面透镜所产生的球差，光线汇聚到不同点，导致成像模糊。

如图3所示，合束器件3可以使用集束光纤、拉锥合束器或PLC其中的一种，本实用新型使用三合一的拉锥合束器，通过输入光纤将可见光RGB半导体激光器经过光学耦合装置2聚焦处理后的输出光源输入到拉锥合束器内，最终在拉锥合束器内合束，在输出端输出光纤处输出，实现可见光激光束的功率耦合。

拉锥合束器的输出光纤接在光学调制装置4输入端，光学调制装置4包括有准直扩束镜，如图4所示，通过三个透镜的配合，将对输入的激光束进行准直扩束最后输出高质量的白色可见光激光。在本实用新型的另一实施例中，光学调制装置还包括有用于对激光进行匀化整形的匀化整形器件，用于对激光进行消色差的消色差透镜组和用于对激光进行消相干散斑的消相干器件三种光学器件中的至少一种，可以实现待处理激光束的准直、整形、匀化、消色差和消相干散斑等。

其中，可见光激光器为半导体激光器LD或固体泵浦激光器，但是不限制于这两种激光器，在本实施例中使用的是半导体激光器LD，半导体激光器具有尺寸小、重量轻、光电转化效率高、寿命长及稳定可靠性高，易于集成等等优点，适合用于可见光合成。

使用时，可见光激光模组1，经过光学耦合装置2，将可见光激光束耦合进合束器件3的输入端，在合束器件3中进行匀化与传输，合束器件3输出端激光束再经过光学调制系统，实现可见光RGB三色或多色激光合成白色激光，大功率耦合、匀化、整形、高质量光束输出。

本实用新型的有益效果是：结构简单有效，而且可以对多波段可见光激光进行大功率耦合、匀化、整形，实现高质量光束输出，无论是单色可见激光大功率耦合还是RGB合成白色可见光激光都可以通过本实用新型最终实现高质量光束输出。

在本实用新型的另一实施例中，可见光激光器模组中的激光器都是同色的，也就是一种可见光激光光源可以用于对单色激光的耦合、匀化、整形和最终的高质量光束输出，实现可见光单色激光输出，功率大，光斑能量分布均匀，光斑形状规整的优点。

在本实用新型另一实施例中，可见光激光器模组中包括有多个不同色可见光激光灯，如图1中的激光器1、激光器2、到激光器n。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
