一种光缆终端转接盒的制作方法

本实用新型涉及光纤信号传输设备领域，特别是涉及一种光缆终端转接盒。

背景技术：

随着高速、大容量光纤通信系统的发展，极大的提高了全社会的信息化进程。在国家政府工作报告中也多次提到加快光纤网络建设，提高网络速率。现在根据波分复用等技术应用单根光纤中网络容量越来越大，对光纤网络点到多点，多芯数光缆终端到单光纤分支需求越来越大。

而现在国内的终端盒有的体积巨大或通过嵌入墙体的方式安装，导致终端盒体不便灵活配置使用；另外，目前对光缆终端点到多点没有较为集约、简单的解决方案；并且多芯光缆进入终端盒后需要与对应分支光路熔接或使用法兰跳接光路，现场施工流程复杂，终端盒内线路凌乱、相互绞接，往往导致光缆盘曲角度过小，产生较大损耗，更有甚者会导致弯折处长期受到外加应力断折。

线路杂乱不仅导致后期维护不便，并且由于后期维护配置时需要频繁打开熔接保护壳体，对光缆熔接部分的密封与稳定性产生影响，降低了光缆熔接装置的使用寿命。

技术实现要素：

(一)要解决的技术问题

本实用新型的目的是提供一种光缆终端转接盒，解决现有光缆熔接装置后期维护配置不便、内部走线杂乱的问题。

(二)技术方案

为了解决上述技术问题，本实用新型提供一种光缆终端转接盒，包括熔接保护组件和分支保护组件，所述熔接保护组件包括通过第一固定装置固定的多个熔接适配器，所述分支保护组件包括通过第二固定装置固定的至少一个分支适配器，所述分支适配器的数量不多于所述熔接适配器的数量，每个所述分支适配器与一个所述熔接适配器通过光纤连接，且每个所述熔接适配器至多连接一个分支适配器。

进一步地，所述第一固定装置包括第一底座以及设置在所述第一底座上的第一支撑板，所述若干熔接适配器固定在所述第一支撑板的正面，所述第一支撑板的背面上设置有至少一个熔接光纤收容盘；

所述第二固定装置包括第二底座以及设置在所述第二底座上的第二支撑板，所述分支适配器设置在所述第二支撑板上。

进一步地，所述第一底座上设置有供光缆通过的若干第一光缆通孔；

所述第二底座上设置有供光缆通过的若干第二光缆通孔。

进一步地，所述第一底座与所述第一支撑板连接的位置设置有第一光缆固定夹具；所述第二底座与所述第二支撑板的位置设置有第二光缆固定夹具。

进一步地，所述熔接保护组件还包括套设在所述第一底座上方并与所述第一底座连接密封的熔接保护壳体；

所述分支保护组件还包括套设在所述第二底座上并与所述第二底座连接密封的分支保护壳体。

进一步地，所述若干熔接适配器分为两组适配器组，分别为第一适配器组、第二适配器组；所述第一支撑板的背面上依次设置有两个熔接光纤收容盘，分别为第一收容盘、第二收容盘；

与所述第一适配器组的熔接适配器连接的尾缆设置在第一收容盘内，与所述第二适配器组的熔接适配器连接的尾缆设置在所述第二收容盘内。

进一步地，所述第一适配器组和所述第二适配器组分别设置在所述第一支撑板的上部和下部；

所述第一适配器组和所述第二适配器组分别包括矩阵排列的12个适配器。

进一步地，所述第一适配器组和所述第二适配器组的熔接适配器上分别设置有序号标识层。

进一步地，第一底座与第二底座通过连接支架连接为一体结构；

所述第一底座与所述熔接保护壳体通过第一紧固件固定，所述第二底座与所述分支保护壳体通过第二紧固件固定。

进一步地，还包括将所述熔接保护组件和分支保护组件固定在墙体上的墙挂支架。

(三)有益效果

本实用新型提供的一种光缆终端转接盒，通过设置与熔接保护组件连接的分支保护组件，可以更灵活的配置短期需求或短期需要配置的光纤链路；通过盒间连接缆将部分光纤信号引入分支保护装置，后期维护配置就无需频繁对熔接保护组件操作，而只需要通过分支保护组件进行光路连接配置即可；延长了光缆终端转接盒的使用寿命，更好的保障了光缆熔接部分的密封与稳定性，同时由于分支保护组件的适配器走线较少，所以与光缆链路的后期配置以及配置维护更加方便。

附图说明

图1为本实用新型实施例一种光缆终端转接盒的装配轴侧图；

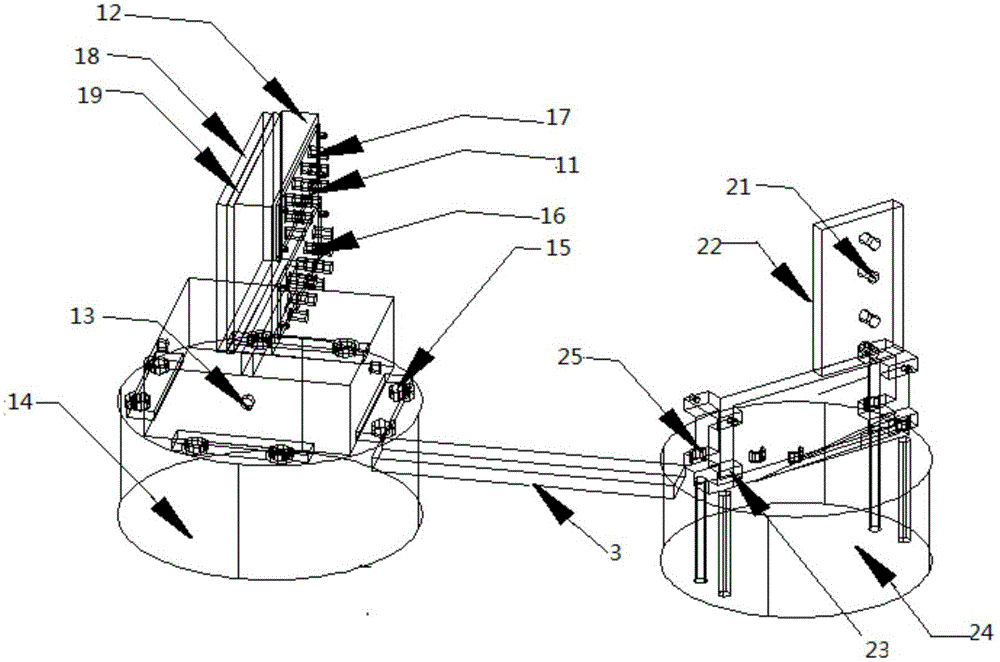

图2为本实用新型实施例一种光缆终端转接盒的内部轴侧图；

图3为本实用新型实施例墙挂支架示意图。

图中，1：熔接保护组件，10：熔接保护壳体，11：熔接适配器，12：第一支撑板，13：第一光缆固定夹具，14：第一底座，15：第一光缆通孔，16：第二适配器组，17：第一适配器组，18：第二收容盘，19：第一收容盘；

2：分支保护组件，20：分支保护壳体，21：分支适配器，22：第二支撑板，23：第二光缆固定夹具，24：第二底座，25：第二光缆通孔；

3：连接支架；4：膨胀螺栓。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实例用于说明本实用新型，但不用来限制本实用新型的范围。

如图1所示，本实施例一种光缆终端转接盒包括熔接保护组件1和分支保护组件2，所述熔接保护组件1包括熔接保护壳体10以及设置在所述熔接保护壳体10内的熔接组件；所述分支保护组件2包括保护分支保护壳体20以及设置在所述分支保护壳体20内的分支组件。所述熔接组件包括通过第一固定装置设置的若干熔接适配器11，所述分支组件包括通过第二固定装置设置的若干分支适配器21，所述分支适配器21的数量不多于所述熔接适配器11的数量，一个分支适配器21与一个所述熔接适配器11通过光缆连接，且每个所述熔接适配器11至多连接一个分支适配器21。

如图2所示，作为本实用新型的一种可选实施例，所述第一固定装置包括第一底座14以及设置在所述第一底座14上的第一支撑板12，所述若干熔接适配器11固定在所述第一支撑板12正面，所述第一支撑板12背面上设置有至少一个熔接光纤收容盘；所述第二固定装置包括第二底座24以及设置在所述第二底座24上的第二支撑板22，所述分支适配器21设置在所述第二支撑板22上。其中，所述熔接保护壳体10设置在所述第一底座14上，并与所述第一底座通过第一紧固件连接密封，形成熔接适配器的密封保护空间；所述分支保护壳体20设置在所述第二底座24上，并与所述第二底座24通过第二紧固件连接密封，形成分支适配器的密封保护空间。

为了使光缆能够穿过底座与适配器连接，所述第一底座14上设置有供光缆通过的若干第一光缆通孔15；所述第二底座24上设置有供光缆通过的若干第二光缆通孔25。

如图2所示，作为本实用新型的一种可选实施例，所述第一底座14与所述第一支撑板12连接的位置设置有用于固定光缆的第一光缆固定夹具13；所述第二底座24与所述第二支撑板22连接的位置设置有第二光缆固定夹具23。

如图2所示，作为本实用新型的一种可选实施例，所述若干熔接适配器分为两组适配器组，分别为第一适配器组17、第二适配器组16；所述第一支撑板的另一侧面上依次设置有两个熔接光纤收容盘，分别为第一收容盘19、第二收容盘18；与所述第一适配器组17的熔接适配器连接的尾缆设置在第一收容盘19内，与所述第二适配器组16的熔接适配器连接的尾缆设置在所述第二收容盘18内。作为一种实现方式，所述第一适配器组17和所述第二适配器组16分别设置在所述第一支撑板12的上部和下部；所述第一适配器组17和所述第二适配器组16分别包括3行4列排列的12个适配器，且熔接适配器上分别设置有序号标识层。

熔接适配器分组设置，且不同组光缆适配器的尾缆分设在不同的光纤收容盘内，这样首先是避免了所有尾缆设置在一个光纤收容盘内，尾缆线路杂乱的问题；同时在后期维修时，一个光缆适配器出问题时，只需检查该光缆适配器对应的适配器组的线路即可，降低了后期维护的工作量，提高了后期维护的效率，同时后期维护配置无需频繁打开熔接保护壳，而只需要打开分支保护壳进行光路连接配置即可，延长了光缆终端转接盒的使用寿命；每个熔接适配器上标识序号，也方便了后期光缆的配置。

作为一种可选实施例，第一底座14与第二底座24通过连接支架3连接为一体结构；所述熔接保护组件1和分支保护组件2通过墙挂支架设置在墙体上，所述墙挂支架可以采用如图3所示的结构，其尺寸例如选取长L1为450mm，宽L2为50mm，材质可采用直径为10mm的钢筋，L3是长度方向的中间位置为225mm，在墙挂支架的四个角上以及长度方向的中间位置均设置有膨胀螺栓4。

本实施例一种光缆终端转接盒可以应用于野外或楼宇小区光缆终端的快速布线与连接，安装方便，可快速灵活配置分支光路；可以很好解决终端盒内部理线，减小弯曲损耗，更方便的进行后期维护、检修。

本实施例光缆终端转接盒的具体安装步骤如下：

按照图3中的墙挂支架尺寸在实体墙面或选定的其他地方开出对应孔。

利用膨胀螺栓4将墙挂支架固定。

将多芯(12、24芯)光缆套入热缩封套，通过熔接保护组件的第一光缆通孔伸入熔接保护壳体内部，剥开光缆一定长度，去除多余加强芯，将加强芯穿过第一光缆固定夹具，拧紧加强芯固定夹具的螺丝。固定入端光缆。

将剥出的光纤依次与光纤熔接盘中的尾缆顺序熔接，并标注光纤颜色与适配器序号对应多芯尾缆中光纤顺序。参照图2其中靠近支撑板的是第一收容盘，第一收容盘中的多芯尾缆序号为“尾缆1”、“尾缆2”每条尾缆中有6中不同颜色的光纤，分别是蓝、桔、绿、棕、黑、白色，对应的适配器序号分别为1、2、3、4、5、6号。在固定支架上，共有适配器24个。从左上第一个起为适配器1号，同行往右分别为2、3、4号。以此类推到最后24号。

将熔接好的光缆按照次序依次盘入第一收容盘、第二收容盘。实现对光缆的保护，同时保证了熔接保护壳体内美观，方便后续维护；

打开分支保护壳体，将盒间连接缆从分支保护组件的第二光缆固定夹具和第二光缆通孔中穿出，并套入热缩封套。通过熔接保护装置的光缆通孔穿入熔接保护壳体内，并插入熔接保护组件的相应适配器。

将设备光缆或光缆套入热缩封套，通过光缆通孔按需求分别引入熔接保护组件与分支保护组件。接入相应适配器，即可接通光路。确认光路连接无误后加热热缩封套，封闭光缆通孔。

分别将熔接保护壳体与分支保护壳体套入相应部分，拧紧紧箍装置螺丝，实现最终的装置密封。

将连接支架3架设到墙挂支架上，利用连接螺丝紧固两部分。完成安装。

本实施例一种光缆终端转接盒，熔接光缆适配器的数量以及对应的分组数，不限于实施例中给出的形式，可以根据需要和固定装置的大小进行合理设置。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
