一种可调焦LED投影灯的调焦镜筒的制作方法

本实用新型涉及LED投影灯，特别是一种可调焦LED投影灯的调焦镜筒。

背景技术：

LED投影灯是利用LED光源照射投影片，投影片上设置有投影文字或投影图案，LED光源的光线经过特定的透镜聚光照射投影片，将投影片上的投影文字或投影图案投影至指定的位置，达到展示、装饰或照明的效果，通常的LED投影灯需配置调焦机构，以根据不同的投影距离或投影片调整投影镜头的焦距，但是传统的调焦机构结构复杂，生产制造及其不方便。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种可调焦LED投影灯的调焦镜筒。

本实用新型解决其技术问题所采用的技术方案是：

一种可调焦LED投影灯的调焦镜筒，包括调焦镜筒本体，所述调焦镜筒本体侧面设置有至少一组的镜筒滑槽。

所述调焦镜筒本体中心为镜头滑动孔，在调焦镜筒本体侧面配置有至少一组的导向孔，所述镜头滑动孔侧面与导向孔侧面连通。

所述导向孔配置有两组。

本实用新型的有益效果是：一种可调焦LED投影灯的调焦镜筒，包括调焦镜筒本体，所述调焦镜筒本体侧面设置有至少一组的镜筒滑槽，使用时，调焦镜筒本体通过滑槽滑轨结构滑动插装在灯体内，本实用新型通过组装的方式配置调焦镜筒，而非采用与灯体一体成型结构，降低了调焦镜筒及灯体的加工难度，加工更为方便，降低生产成本。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型应用时的分解示意图；

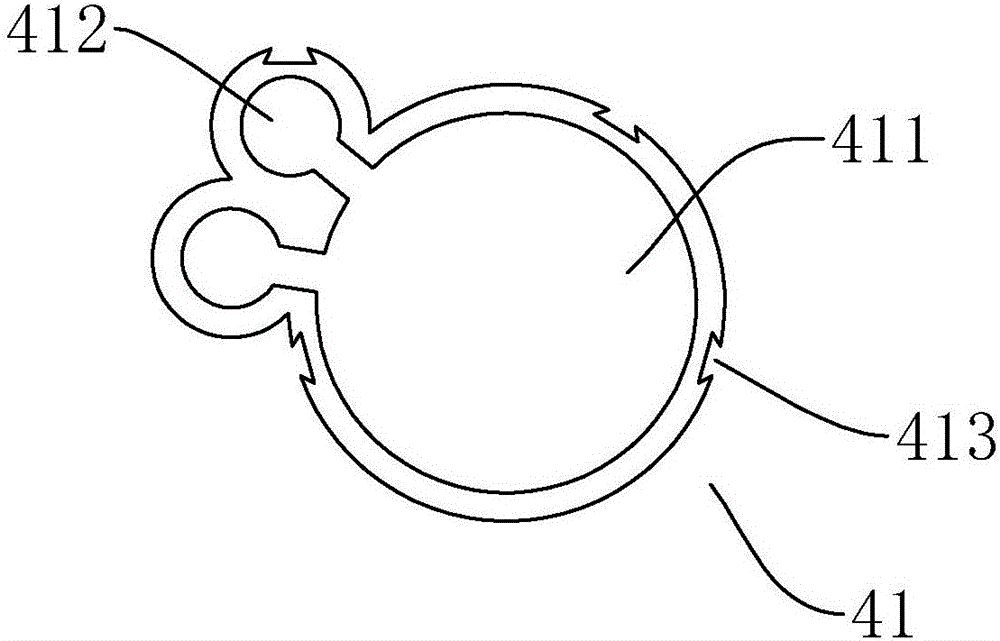

图2是本实用新型的截面示意图。

具体实施方式

参照图1、图2，图1、图2是本实用新型一个具体实施例的结构示意图，如图所示，一种可调焦LED投影灯的调焦镜筒，包括调焦镜筒本体41，所述调焦镜筒本体41侧面设置有至少一组的镜筒滑槽413，应用时，灯体1上内壁设置有与镜筒滑槽413对应的镜筒滑轨414，所述调焦镜筒本体41通过镜筒滑槽413与镜筒滑轨414的配合插装在灯体1内，本实用新型通过组装的方式配置调焦镜筒本41，而非采用与灯体一体成型结构，降低了调焦镜筒本体41及灯体1的加工难度，加工更为方便，降低生产成本。

如图所示，所述调焦镜筒本体41中心为能够供镜头架42升降滑动的镜头滑动孔411，在调焦镜筒本体41侧面配置有至少一组的导向孔412，所述镜头滑动孔411侧面与导向孔412侧面连通，所述镜头架42包括能够在镜头滑动孔411内滑动的支承架421，所述支承架421中部为能够安装调焦镜头44的通孔结构，所述支承架421侧面延伸设置有与导向孔412滑动配合的导向耳部422，所述导向耳部422上开设有与调焦螺杆43配合的螺纹孔423，所述调焦螺杆43的螺杆部穿入导向孔412并与螺纹孔423配合，通过旋转调焦螺杆43即可带动镜头架42及调焦镜头44作升降调焦动作，结构简单合理，调节方便，且通过调焦镜筒本体41导向，配合精度高，保证投影效果。

优选的，在本实施例中，所述导向孔412配置有两组，可以插入两组的调焦螺杆43，控制两个不同的镜头架42升降，实现双镜头调焦的效果。

优选的，所述导向孔412侧面与镜头滑动孔411连通处形成缺口，由于调焦镜筒本体41为一长形件，且由铝质材料制成，导向孔412过长时，极易发生偏移，且LED灯具使用时工作温度高，极易使结构发生变形，本实用新型通过在导向孔412与镜头滑动孔411上开设缺口，使得导向孔412与镜头滑动孔411发生偏移或受热变形时，仍能保持正常的滑动配合性能，保证调焦调整时的流畅性。

以上对本实用新型的较佳实施进行了具体说明，当然，本实用新型还可以采用与上述实施方式不同的形式，熟悉本领域的技术人员在不违背本发明精神的前提下所作的等同的变换或相应的改动，都应该属于本实用新型的保护范围内。
