一次成型望远镜镜身的制作方法

本实用新型涉及望远镜的技术领域，特别是一种一次成型望远镜镜身。

背景技术：

望远镜是一种用于观察远距离物体的目视光学仪器，能把远物很小的张角按一定倍率放大，使之在空间中具有较大的张角，使本来无法用肉眼看清或分辨的远物变得清晰可辨。望远镜越来越地被在各种日常生活中使用，如观看一些大型户外表演活动或者出外旅游观看各种远处或高处的风景时，更是被大量的使用，而望远镜的精确度和清晰度与望远镜内部的聚焦成像等装置的准确度和稳定度有很大的关系，为保证望远镜内部装置的聚焦精准度和成像清晰度，一般都会在望远镜的镜身上设置校正孔和微调装置等，例如棱镜校正孔、中轴微调装置等，都需要在望远镜镜身加工成型后再进行后加工，整个加工过程工艺繁复，生产效率低。

技术实现要素：

为了克服现有技术的不足，本实用新型提供一种加工工艺简单、生产效率高的一次成型望远镜镜身。

本实用新型解决其技术问题所采用的技术方案是：一次成型望远镜镜身，望远镜镜身由左右两个一次性成型的镜筒共同构成，其中左镜筒包括镜筒外中部向右侧延伸形成的连体左连接板，左连接板的外侧向外凸起形成的连体左中轴安装筒，左中轴安装筒中部开设有安装孔；其中右镜筒包括镜筒外中部向左侧延伸形成的连体右连接板，右连接板的外侧向外凸起形成连体的右中轴安装筒，右中轴安装筒中部开设有安装通孔；左中轴安装筒通过望远镜微调中轴与右中轴安装筒活动连接，在镜筒的上中部设置有一次性成型的校正孔。

一次成型望远镜镜身，所述左连接板为镜筒左前垂直面延伸板与左后夹角延伸板共同构成的镂空型板。

一次成型望远镜镜身，所述右连接板为为镜筒右前垂直面延伸板与右后夹角延伸板共同构成的镂空型板。

一次成型望远镜镜身，所述左中轴安装筒是由左连接板的两端向外延伸形成的上、下两个筒体，上、下两个筒体之间为开口型圆弧凹槽。

一次成型望远镜镜身，所述右中轴安装筒是由右连接板的中部向外延伸形成的筒体，右中轴安装筒的上、下分别为开口型圆弧凹槽。

一次成型望远镜镜身，所述校正孔设置有三个，均匀分布在镜筒的同一圆周面上。

本实用新型的有益效果是：由于本实用新型是由左右两个一次性成型的镜筒共同构成，左、右连接板及望远镜微调右中轴安装筒体皆与镜筒连成一体，一次性加工成型，整体装置加工工艺简单，不需要后续再加工，直接将望远镜微调中轴安装进安装孔和安装通孔中，整体装置就成型了，整体成型装置的安装既能节省装配时间，又能大大提高生产效率，而且整体装置的稳定性和使用安全性都能得到更大的保障；另外，由于校正孔也是在镜筒一次性成型时同时成型，避免了后续加工工序，节省了装配时间，提高了生产效率。

附图说明

下面结合附图和实施例对本实用新型进一步说明：

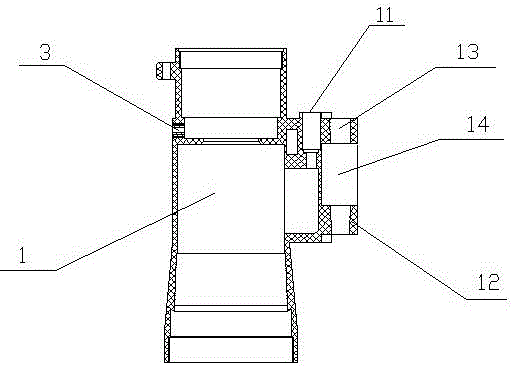

图1是本实用新型结构剖示图；

图2是本实用新型部件结构剖示图1；

图3是本实用新型部件结构剖示图2；

图4是本实用新型部件结构剖示放大图；

图5是本实用新型部件结构示意图；

图6是本实用新型部件结构示意图2。

图中:1.左镜筒、11.左连接板、12.左左中轴安装筒、13.安装孔、14.中间凹槽；

2.右镜筒、21.右连接板、22.右右中轴安装筒、23.安装通孔、24.上下凹槽；

3.校正孔、4.微调中轴；

111.左前垂直延伸板、112.左后夹角延伸板、211.右前垂直延伸板、212.右后夹角延伸板。

具体实施方式

参照图1、图2、图3、图4、图5、图6，一次成型望远镜镜身，望远镜镜身由左右两个一次性成型的镜筒共同构成，其中左镜筒1包括镜筒外中部向右侧延伸形成的连体左连接板11，左连接板11的外侧向外凸起形成的连体左中轴安装筒12，左中轴安装筒12中部开设有安装孔13；其中右镜筒2包括镜筒外中部向左侧延伸形成的连体右连接板21，右连接板21的外侧向外凸起形成连体的右中轴安装筒22，右中轴安装筒22中部开设有安装通孔23；左中轴安装筒12通过望远镜微调中轴4与右中轴安装筒22活动连接，在镜筒的上中部设置有一次性成型的校正孔3。由于本实用新型是由左右两个一次性成型的镜筒共同构成，左、右连接板11、21及望远镜微调右中轴安装筒体12、22皆与镜筒连成一体，一次性加工成型，整体装置加工工艺简单，不需要后续再加工，直接将望远镜微调中轴安装进安装孔13和安装通孔23中，整体装置就成型了，整体成型装置的安装既能节省装配时间，又能大大提高生产效率，而且整体装置的稳定性和使用安全性都能得到更大的保障。

一次成型望远镜镜身，所述左连接板为镜筒左前垂直面延伸板111与左后夹角延伸板112共同构成的镂空型板。

一次成型望远镜镜身，所述右连接板为镜筒右前垂直面延伸板211与右后夹角延伸板212共同构成的镂空型板。

参照图1、图2、图3、图4、图5、图6，由于左、右镜筒1、2的连接部分是由左、右后夹角延伸板以小于45度的夹角分别向左、右前垂直延伸板方向延伸，形成一个多面型凸台连接件，为了减轻整体装置的重量，本实用新型将凸台的中部、前后延伸板与镜筒外壁之间部分设置为镂空型，左、右前垂直延伸板的中部也分别设置为镂空型，适当减轻整体装置的重量，方便携带者轻便出行。

一次成型望远镜镜身，所述左中轴安装筒是由左连接板的两端向外延伸形成的上、下两个筒体，上、下两个筒体之间为开口型圆弧凹槽。

一次成型望远镜镜身，所述右中轴安装筒是由右连接板的中部向外延伸形成的筒体，右中轴安装筒的上、下分别为开口型圆弧凹槽。

参照图1、图2、图3、图4、图5、图6，微调中轴穿过左中轴安装筒中的安装孔和右中轴安装筒中的安装通孔将左右两个镜筒活动连接在一起，形成一个双筒望远镜整体，因此，本实用新型将左中轴安装筒上、下两个筒体之间设置为开口型圆弧凹槽，右中轴安装筒套装在凹槽内，可以绕微调中轴在凹槽内转动，相应的右中轴安装筒的上、下与左中轴安装筒接触部分也分别设置为开口型圆弧凹槽，同样左中轴安装筒可以绕微调中轴在凹槽内转动，中轴安装筒带动镜筒转动从而调节两个镜筒目镜之间的距离，以适应不同使用者的双眼之间的距离，整体装置调节非常方便。

参照图1、图2、图3、图4、图5、图6，望远镜镜身，所述校正孔设置有三个，均匀分布在镜筒的同一圆周面上。由于本实用新型的述的校正孔也是在望远镜镜筒成型时一次性成型，不需要后续加工，减少了加工工序，提高了生产效率。

总之，本实用新型具体实施方式只描述了其中一种一次成型望远镜镜身的技术改进方案，任何其它等同替代的结构皆在其保护范围之内。
