一种可折叠赤道仪立柱的制作方法

本实用新型涉及望远镜设备的技术领域，特别是一种可折叠赤道仪立柱的技术领域。

背景技术：

随着人们生活水平的提高，人们越来越有时间和精力发展业余爱好，望远镜设备逐渐走进普通人的生活中，望远镜设备需要用到赤道仪立柱，传统的赤道仪立柱操作比较麻烦，结构复杂，市场需要一种赤道仪立柱，需要能够使赤道仪立柱结构简单，调节方便，折叠后体积小，方便携带。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种可折叠赤道仪立柱，能够使赤道仪立柱结构简单，调节方便，折叠后体积小，方便携带，不会与望远镜发生碰撞。

为实现上述目的，本实用新型提出了一种可折叠赤道仪立柱，包括主筒座、电源输出口、电源输入口、滑移套圈、固定螺栓、脚架杆、水平调节杆和万向垫脚，所述主筒座上部用于安装望远镜或其他摄影设备，其特征在于：所述主筒座内部设置有适配器，所述适配器用于将市电转换成设备需要的直流电，所述主筒座上部设置有1-8个电源输出口，所述主筒座下端设置有电源输入口，所述主筒座上套有滑移套圈，所述滑移套圈上安装有固定螺栓，所述固定螺栓用于将主筒座与滑移套圈固定连接，所述滑移套圈上铰接安装有脚架杆，所述脚架杆下部安装有水平调节杆，所述水平调节杆下端设置万向垫脚，所述主筒座和脚架杆上分别设置有铰接耳，所述铰接耳之间铰接安装有稳定杆。

作为优选，所述主筒座上部设置有5个电源输出口，所述电源输出口的类型是DC输出口，所述电源输出口的输出电压是12伏。

作为优选，所述滑移套圈上设置有定位销，所述主筒座上设置有定位孔，所述定位销设置在定位孔，所述滑移套圈位于不同的高度，通过不同的定位孔与定位销配合固定。

作为优选，所述主筒座上设置有水平仪，所述水平仪用于检测主筒座是否竖直放置。

作为优选，所述水平调节杆通过螺纹与脚架杆连接，通过转动水平调节杆可以调节水平调节杆和脚架杆的总长度。

本实用新型的有益效果：本实用新型通过将主筒座、电源输出口、电源输入口、滑移套圈、固定螺栓、脚架杆、水平调节杆和万向垫脚应用在赤道仪立柱中，通过在主筒座内部设置有电源，在主筒座上部设置电源输出口，在主筒座下端设置有电源输入口，通过滑移套圈滑移实现折叠，能够使赤道仪立柱结构简单，调节方便，折叠后体积小，方便携带，同时结构稳固。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种可折叠赤道仪立柱的主视图；

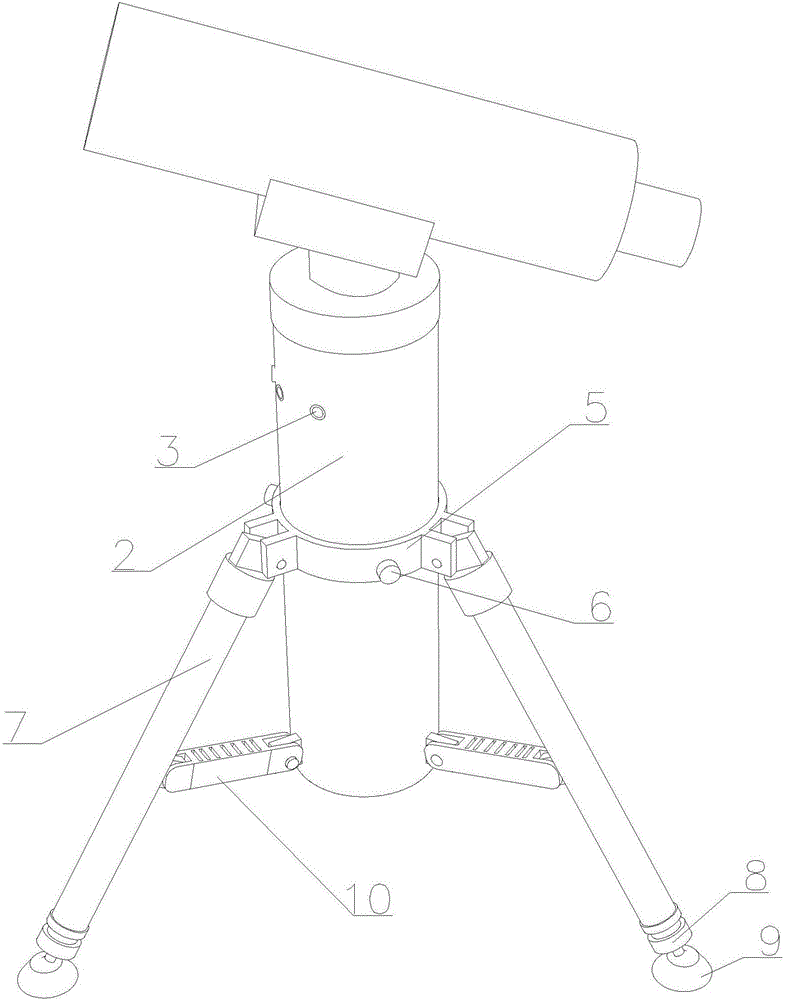

图2是本实用新型一种可折叠赤道仪立柱的三维图。

图中：2-主筒座、3-电源输出口、4-电源输入口、5-滑移套圈、6-固定螺栓、7-脚架杆、8-水平调节杆、9-万向垫脚、10-稳定杆。

【具体实施方式】

参阅图1和图2，本实用新型一种可折叠赤道仪立柱，包括主筒座2、电源输出口3、电源输入口4、滑移套圈5、固定螺栓6、脚架杆7、水平调节杆8和万向垫脚9，所述主筒座2上部用于安装望远镜或其他摄影设备，其特征在于：所述主筒座2内部设置有适配器，所述适配器用于将市电转换成设备需要的直流电，所述主筒座2上部设置有1-8个电源输出口3，所述主筒座2下端设置有电源输入口4，所述主筒座2上套有滑移套圈5，所述滑移套圈5上安装有固定螺栓6，所述固定螺栓6用于将主筒座2与滑移套圈5固定连接，所述滑移套圈5上铰接安装有脚架杆7，所述脚架杆7下部安装有水平调节杆8，所述水平调节杆8下端设置万向垫脚9，所述主筒座2和脚架杆7上分别设置有铰接耳，所述铰接耳之间铰接安装有稳定杆10。

具体的，所述主筒座2上部设置有5个电源输出口3，所述电源输出口3的类型是DC输出口，所述电源输出口3的输出电压是12伏。

具体的，所述滑移套圈5上设置有定位销，所述主筒座2上设置有定位孔，所述定位销设置在定位孔，所述滑移套圈5位于不同的高度，通过不同的定位孔与定位销配合固定。

具体的，所述主筒座2上设置有水平仪，所述水平仪用于检测主筒座2是否竖直放置。

具体的，所述水平调节杆8通过螺纹与脚架杆7连接，通过转动水平调节杆8可以调节水平调节杆8和脚架杆7的总长度。

本实用新型工作过程：

本实用新型一种可折叠赤道仪立柱在工作过程中，应用过程中，首先将滑移套圈5向下拉，然后将滑移套圈5通过固定螺栓6和定位销固定在主筒座2中，通过转动水平调节杆8调节支腿的高度，可以通过电源输出口3给用电设备供电，应用完成后，通过松开固定螺栓6和定位销，将滑移套圈5向上推，脚架杆7之间的角度变小，最终脚架杆7贴在主筒座2上，可以通过电源输入口4给设置在主筒座2中的电源充电。

本实用新型一种可折叠赤道仪立柱，通过将主筒座2、电源输出口3、电源输入口4、滑移套圈5、固定螺栓6、脚架杆7、水平调节杆8和万向垫脚9应用在赤道仪立柱中，通过在主筒座2内部设置有电源，在主筒座2上部设置电源输出口3，在主筒座2下端设置有电源输入口4，通过滑移套圈5滑移实现折叠，能够使赤道仪立柱结构简单，调节方便，折叠后体积小，方便携带，同时结构稳固。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
