液晶显示器的制作方法

本申请要求于2016年4月18日提交的韩国专利申请第10-2016-0046796号的优先权并要求由此产生的所有权益，通过引用将其全部内容结合在此。

本发明涉及液晶显示器(“lcd”)。

背景技术：

随着多媒体的发展，显示设备的重要性增加。因此，诸如液晶显示器(“lcd”)和有机发光显示器(“oled”)的各类显示设备正在使用中。

具体地，lcd是最广泛使用的平板显示器的类型之一。通常，lcd包括具有诸如像素电极和共用电极的场生成电极的一对显示基板，以及插入在两个显示基板之间的液晶层。在lcd中，电压被施加至场生成电极以在液晶层中产生电场。因此，确定液晶层的液晶分子的配向，并且通过配向控制入射光的偏振。结果，在lcd上显示期望的图像。

在垂直配向(“va”)模式lcd中，例如，通过将场生成电极放在下基板和上基板的每个上并在一个或多个场生成电极中形成狭缝图案来控制液晶分子的倾斜方向。

技术实现要素：

本发明的一个或多个示例性实施方式提供了一种被构造为即使当在使下显示基板与上显示基板接合在一起的过程中出现失配时仍具有减少的纹理现象的液晶显示器(“lcd”)。

本发明的一个或多个示例性实施方式还提供了一种被构造为减少或者有效地防止透射率降低的lcd。

然而，本发明不限于本文所阐述的示例性实施方式。通过参照以下给出的本发明的详细描述，本发明的以上和其他特征对本发明所属的领域的普通技术人员而言将变得更显而易见。

本发明的示例性实施方式公开了一种液晶显示器(“lcd”)，包括：第一基板；像素电极，包括第一基板上的第一子像素电极和第二子像素电极，该第二子像素电极被布置为邻近于第一子像素电极并与第一子像素电极隔开；第二基板，面对第一基板；以及共用电极，布置在第二基板上并且限定其第一狭缝部分及连接至第一狭缝部分的其第二狭缝部分。第一子像素电极限定与共用电极的第一狭缝部分重叠的其第一板状部分，以及从第一板状部分延伸的其多个第一分支部分。第二子像素电极限定与共用电极的第二狭缝部分重叠的其第二板状部分，以及从第二板状部分延伸的其多个第二分支部分。第一子像素电极的第一分支部分中的至少一个连接至第二子像素电极的第二分支部分中的至少一个。

本发明的示例性实施方式还公开了一种lcd，包括：第一基板；像素电极，包括第一基板上的第一子像素电极和第二子像素电极，该第二子像素电极被布置为邻近于第一子像素电极并与第一子像素电极隔开；第二基板，面对第一基板；以及共用电极，布置在第二基板上并且限定与第一子像素电极重叠的其第一狭缝部分以及与第二子像素电极重叠的其第二狭缝部分。第一狭缝部分限定其第一水平部分和其第一垂直部分，第一水平部分限定在第一方向上延伸的第一水平部分的长度，第一垂直部分限定在不同于第一方向的第二方向上延伸并与第一水平部分交叉的第一垂直部分的长度。第二狭缝部分限定其第二水平部分以及其第二垂直部分，第二水平部分限定在第一方向上延伸的第二水平部分的长度，第二垂直部分限定在第二方向上延伸并与第二水平部分交叉的第二垂直部分的长度。第一水平部分和第二水平部分在第一连接区处彼此连接，并且第一连接区不与第一子像素电极或者第二子像素电极重叠。

应当理解的是，上述一般性描述和下面的详细描述是示例性和说明性的，并且旨在提供对所要求保护的本发明的进一步说明。

附图说明

通过参照附图来详细地描述本发明的示例性实施方式，本发明的上述特征以及其他特征将变得更为显而易见，其中：

图1是根据本发明的液晶显示器(“lcd”)的像素部分的示例性实施方式的俯视平面图；

图2是沿着图1的线i-i’截取的截面图；

图3是沿着图1的线ii-ii’截取的截面图；

图4是布置在图1的像素部分的a区中的像素电极的一部分的示例性实施方式的俯视平面图；

图5是布置在图1的像素部分的a区中的共用电极的一部分的示例性实施方式的俯视平面图；

图6a是布置在图1的像素部分的a区中的图4和5的像素电极和共用电极的两部分的俯视平面图，以及图6b是图6a中的像素电极的放大的边缘部分；

图7a是lcd的像素部分的俯视平面图并且图7b示出根据比较例的lcd的纹理现象；

图8a是图1的lcd的像素部分的示例性实施方式的俯视平面图并且图8b示出根据本发明的lcd的纹理现象；

图9至图11是布置在图1的像素部分的a区中的像素电极的一部分的其他示例性实施方式的俯视平面图；以及

图12至图15是根据本发明的lcd中的像素部分的其他示例性实施方式的俯视平面图。

具体实施方式

在以下描述中，为了说明的目的，阐述了很多具体细节以便提供对各种示例性实施方式的透彻理解。然而，显而易见的是，在没有这些具体细节的情况下或者利用一种或多种等效布置，可以实践各种示例性实施方式。在其他情况下，已知的结构和装置以框图的形式示出，以避免使各种示例性实施方式不必要地晦涩难懂。

在附图中，层、膜、面板、区域等的尺寸和相对尺寸可以为了清晰和描述的目的而被放大。并且，相同的参考标号表示相同的元件。

当元件或者层被称为在另一元件或者层上、“连接至”或“耦接至”另一元件或者层时，其可直接位于另一元件或者层上、直接连接至或者耦接至另一元件或者层，或者可以存在中间元件或层。然而，当元件或者层被称之为直接在另一个元件或者层上、“直接连接至”或者“直接耦接至”另一元件或者层时，则不存在中间元件或者层。为了本公开内容的目的，“x、y和z中至少一个”和“选自由x、y和z组成的组中的至少一个”可以解释为仅x、仅y、仅z，或者x、y、和z中两个或多个的任何组合，诸如，例如，xyz、xyy、yz及zz。尽管在本文中可使用术语第一、第二等来描述各个元件、组件、区域、层、和/或部分，然而，这些元件、组件、区域、层、和/或部分不应受这些术语限制。这些术语用于将一个元件、组件、区域、层、和/或部分与另一元件、组件、区域、层、和/或部分进行区分。因此，在不背离本公开内容的教导的情况下，下面所讨论的第一元件、第一组件、第一区域、第一层和/或第一部分也可以称作第二元件、第二组件、第二区域、第二层和/或第二部分。

为了说明的目的，在本文中可使用诸如“在…下面”、“在…下方”、“下部”、“在…上方”、“上部”等空间相对术语，并且从而描述如附图中所示的一个元件或特征与另一(或多个)元件或另一(或多个)特征的关系。除了在附图中描述的定向之外，空间相对术语旨在涵盖装置在使用、操作和/或制造时的不同定向。例如，如果附图中的装置被翻转，则被描述为在其它元件或特征下方或下面的元件将随后被定向为在其它元件或特征上方。因此，示例性术语“在…下方”可以包括在…上方和在…下方两个定向。此外，装置可被另外定向(例如，旋转90度或以其他定向)，并且这样，相应解释本文中使用的空间关系描述符。

这里使用的术语只是为了描述特定实施方式的目的，并不意味着限制本发明。除非上下文另有明确指出，否则如在本文中所使用的，单数形式“一个(a)”、“一个(an)”和“该(the)”也旨在包括复数形式。如在本文中所使用的，术语“和/或”包括相关列举项的一个或多个的任何和所有组合。而且，当术语“包括(comprises)”、“包括(comprising)”、“包含(includes)”和/或“包含(including)”用于本说明书时，指示所述的特征、整体、步骤、操作、元件、组件及/或它们的组的存在，但并不排除存在或添加一个或多个其它特征、整体、步骤、操作、元件、组件及/或其组。

本文参照作为理想化示例性实施方式和/或中间结构的示意图的截面示图描述了各种示例性实施方式。因而，预期会出现例如因制造技术和/或容差导致的示图的形状的变化。因此，本文中公开的示例性实施方式不应当被解释为局限于区域的具体示出的形状，而是包括由例如制造导致的形状的偏离。例如，被示出为矩形的注入区域将通常具有圆形或曲线特征和/或在其边缘具有注入浓度的梯度，而不是从注入区域到非注入区域的二元变化。同样，通过注入形成的掩埋区域(buriedregion)可导致在掩埋区域与从中进行注入的表面之间的区域中的某些注入。因此，附图中示出的区域实质上是示意性的，并且这些区域的形状并不旨在示出设备的区域的实际形状，且不旨在对本发明进行限制。

考虑到所讨论的测量以及与特定量的测量相关的误差(即，测量系统的限制)，如在本文中所使用的“约”或者“近似”包括所述值，并且表示处于由本领域普通技术人员确定的特定值的可接受偏差范围内。例如，“约”可表示在一个或多个标准偏差内，或者在所述值的±30％、20％、10％、5％内。

除非另有限定，否则在文中使用的所有术语(包括技术术语和科学术语)具有与本公开内容为一部分的本领域的普通技术人员通常所理解的相同含义。除非本文中明确限定如此，否则术语(诸如在常用字典中限定的那些)，应解释为具有与它们在相关领域的上下文中的含义一致的含义，并且将不以理想化或过于正式的意义来解释。

下文中，将参照附图详细描述示例性实施方式。

图1是根据本发明的实施方式的液晶显示器(“lcd”)中的像素部分px的示例性实施方式的俯视平面图。可以在lcd的像素部分px处显示图像。像素部分px可以通过透射光并且显示图像的像素区，以及不透射光的非像素区限定。像素部分px可以布置在lcd的显示区中，而像素部分px可以不布置在lcd的除其显示区以外的非显示区中。

参照图1，根据本发明的lcd的示例性实施方式可包括像素部分px、共用电极ce(参见图2)、第一扫描线sl1、第二扫描线sl2、第一数据线dl1、黑矩阵bm及半导体层130。共用电极ce、第一扫描线sl1、第二扫描线sl2、第一数据线dl1、黑矩阵bm及半导体层130的部分布置在像素部分px中。像素部分px可包括开关器件(switchingdevice)tr和像素电极pe。根据示例性实施方式，开关器件tr可以是诸如薄膜晶体管(“tft”)的三端器件。开关器件tr可以具有连接至第一扫描线sl1或者从第一扫描线sl1延伸的控制电极，以及连接至第一数据线dl1或者从第一数据线dl1延伸的第一电极。另外，开关器件tr的第二电极可以连接至像素电极pe。在下文中，作为实例将描述作为tft的开关器件tr。因此，开关器件tr的控制电极、第一电极及第二电极将分别被称作栅电极ge、源电极se及漏电极de。

开关器件tr可以由通过第一扫描线sl1传输的并且从第一扫描线sl1接收的扫描信号导通，并且可以将通过第一数据线dl1传输并且从第一数据线dl1接收的数据信号提供至像素电极pe。

像素电极pe可包括两个或更多个子像素电极。参照图1，像素电极pe可包括彼此隔开的第一子像素电极spe1和第二子像素电极spe2或者由彼此隔开的第一子像素电极spe1和第二子像素电极spe2限定。根据示例性实施方式，第一子像素电极spe1和第二子像素电极spe2可以沿着第一方向d1彼此相邻布置。即，第一子像素电极spe1和第二子像素电极spe2可以布置在lcd的显示区内的相同的行中。然而，本发明不限于此，并且第一子像素电极spe1和第二子像素电极spe2还可以被布置为沿着第二方向d2，例如，在lcd的显示区内的相同的列中彼此相邻。本文中，第一方向d1可以与第二方向d2垂直(例如，正交)交叉。在图1中，第一方向d1为行方向，并且第二方向d2为列方向。

第一子像素电极spe1可包括第一板状部分spe1a和设置为多个的第一分支部分spe1b。根据示例性实施方式，第一板状部分spe1a可以是菱形板形状。本文中，板形状被限定为没有被分割且其中没有限定开口或狭缝的整个板形状。第一板状部分spe1a可以与后述的第一狭缝部分slt1重叠。第一分支部分spe1b可以限定其宽度和大于该宽度的其长度并且从第一板状部分spe1a延伸。根据示例性实施方式，第一分支部分spe1b可以从菱形的第一板状部分spe1a的四个外缘中的至少一个纵向延伸。另外，第一分支部分spe1b可以不与第一狭缝部分slt1重叠。

第二子像素电极spe2可包括第二板状部分spe2a和设置为多个的第二分支部分spe2b。根据示例性实施方式，第二板状部分spe2a可以是菱形板形状。第二板状部分spe2a可以与后述的第二狭缝部分slt2重叠。第二分支部分spe2b可以限定其宽度和大于该宽度的其长度并且从第二板状部分spe2a延伸。根据实施方式，第二分支部分spe2b可以从菱形的第二板状部分spe2a的四个外缘中的至少一个纵向延伸。另外，第二分支部分spe2b可以不与第二狭缝部分slt2重叠。

第一分支部分spe1b中的至少一个可以连接至第二分支部分spe2b中的至少一个。参照图1，在b1区和b2区中，第一分支部分spe1b可以分别连接至第二分支部分spe2b。在图1中，在b1区和b2区中的每一个中，一个第一分支部分spe1b连接至一个第二分支部分spe2b。然而，本发明不限于此。因此，利用b1区和b2区中的每一个中第一分支部分spe1b连接至第二分支部分spe2b，第一子像素电极spe1连接至第二子像素电极spe2。

像素电极pe可以进一步包括第三子像素电极spe3和第四子像素电极spe4。第三子像素电极spe3和第四子像素电极spe4可以在与第一子像素电极spe1和第二子像素电极spe2相邻布置的方向相同的方向上彼此相邻。

第三子像素电极spe3可包括第三板状部分spe3a和设置为多个并且从第三板状部分spe3a纵向延伸的第三分支部分spe3b。第四子像素电极spe4可包括第四板状部分spe4a和设置为多个并且从第四板状部分spe4a纵向延伸的第四分支部分spe4b。即，第三子像素电极spe3和第四子像素电极spe4可以具有与第一子像素电极spe1和第二子像素电极spe2的形状相同的形状。

第三板状部分spe3a可以与后述的第三狭缝部分slt3重叠，并且第四板状部分spe4a可以与后述的第四狭缝部分slt4重叠。第三分支部分spe3b中的至少一个可以连接至第四分支部分spe4b中的至少一个。另外，第三分支部分spe3b中的至少一个可以连接至第二分支部分spe2b中的至少一个。参照图1，在b3区和b4区中，第二分支部分spe2b可以分别连接至第三分支部分spe3b，并且在b5区和b6区中，第三分支部分spe3b可以分别连接至第四分支部分spe4b。

因此，第一子像素电极spe1至第四子像素电极spe4连接至彼此。即，像素电极pe可包括两个或更多个子像素电极，诸如两对子像素电极，并且像素电极pe中包括的所有子像素电极可以连接至彼此。

共用电极ce(参见图2)可包括两个或更多个狭缝部分。共用电极ce在除了狭缝部分之外的其区域中可以是板状的。

参照图1，共用电极ce可以限定或者包括第一狭缝部分slt1和第二狭缝部分slt2。根据示例性实施方式，第一狭缝部分slt1与第二狭缝部分slt2中的每一个可以是十字形。第一狭缝部分slt1可以与第一板状部分spe1a重叠，并且第二狭缝部分slt2可以与第二板状部分spe2a重叠。

第一狭缝部分slt1被连接至第二狭缝部分slt2并且与第二狭缝部分slt2是连续的。更具体地，第一狭缝部分slt1可以在第一连接部分或者区域a1处连接至第二狭缝部分slt2并与第二狭缝部分slt2相接。第一连接部分a1可以位于第一子像素电极spe1与第二子像素电极spe2之间。另外，第一连接部分a1可以不与第一子像素电极spe1和第二子像素电极spe2中的每一个重叠。即，只要第一连接部分a1不与第一子像素电极spe1和第二子像素电极spe2中的每一个重叠，第一连接部分a1的位置、形状及尺寸不局限于在图1中示出的那些。

共用电极ce可以进一步限定或者包括第三狭缝部分slt3和第四狭缝部分slt4。根据示例性实施方式，第三狭缝部分slt3与第四狭缝部分slt4中的每一个可以是十字形。第三狭缝部分slt3可以与第三板状部分spe3a重叠，并且第四狭缝部分slt4可以与第四板状部分spe4a重叠。

第三狭缝部分slt3可以连接至第二狭缝部分slt2和第四狭缝部分slt4两者。因此，第一狭缝部分slt1至第四狭缝部分slt4的全部可以连接至彼此以形成单个、连续的狭缝部分。即，共用电极ce可包括两个或更多个单独的狭缝部分，并且共用电极ce中包括的所有狭缝部分可以连接至彼此以形成其单个、连续的狭缝部分。

随后将参照图4至图6b更详细地描述第一子像素电极spe1、第二子像素电极spe2、第一狭缝部分slt1及第二狭缝部分slt2。

像素部分px可以进一步包括形成在像素电极pe与共用电极ce之间的液晶电容器(参见图2)。液晶电容器利用提供至像素电极pe的电压与提供至共用电极ce的电压之间的差充电。

现在将参照图1至图3描述第一扫描线sl1、第二扫描线sl2、第一数据线dl1、黑矩阵bm及半导体层130。

第一扫描线sl1、第二扫描线sl2及第一数据线dl1分别限定大于其宽度的其长度。参照图1，第一扫描线sl1和第二扫描线sl2的长度在第一方向d1上延伸，而数据线dl1的长度在第二方向d2上延伸。

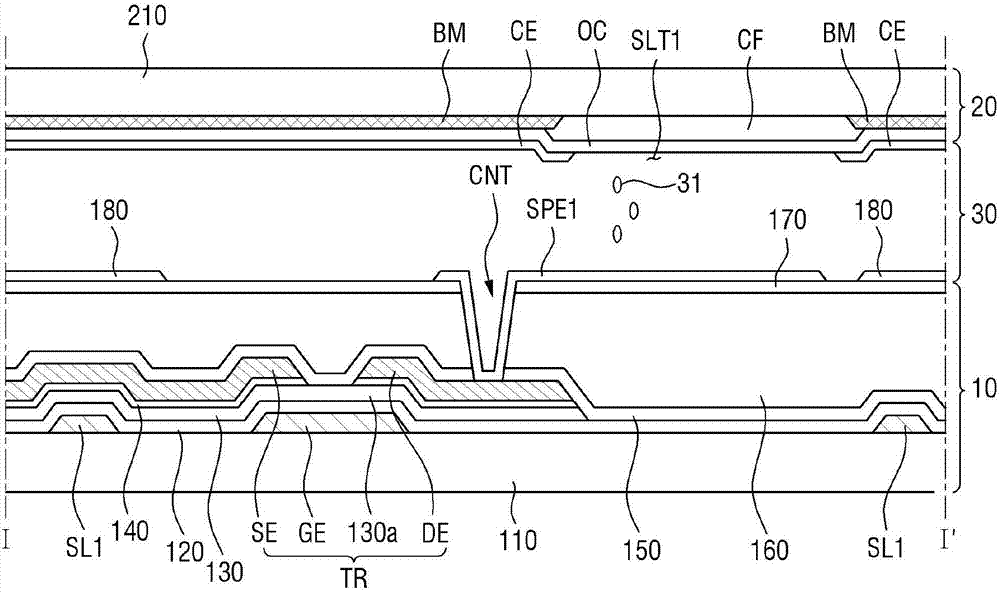

图2是沿图1的线i-i’截取的截面图。图3是沿着图1的线ii-ii’截取的截面图。

参照图1至图3，下显示面板10和上显示面板20可以通过使两个显示面板密封在一起而接合在一起。下显示面板10可放置为面向上显示面板20，并且具有多个液晶分子31的液晶层30可插入在下显示面板10与上显示面板20之间。

首先，以下将描述下显示面板10。

第一扫描线sl1和第二扫描线sl2可以布置在下基板110上。根据示例性实施方式，下基板110可以是透明玻璃基板、塑料基板等。

第一扫描线sl1和第二扫描线sl2可以限定其宽度和大于该宽度的其长度并且在下基板110上沿着第一方向d1延伸。然而，第一扫描线sl1和第二扫描线sl2纵向延伸的方向不限于第一方向d1并且可以根据第一子像素电极spe1和第二子像素电极spe2彼此相邻布置的方向而改变。

栅电极ge布置在下基板110上并且连接至第一扫描线sl1或者从第一扫描线sl1延伸。在布置在下基板110上的层当中，栅电极ge可以布置在与第一扫描线sl1和第二扫描线sl2相同的层中或者由与第一扫描线sl1和第二扫描线sl2相同的材料层形成。

栅电极ge、第一扫描线sl1及第二扫描线sl2中的每一个可以是包括选自铝(al)、铜(cu)、钼(mo)、铬(cr)、钛(ti)、钨(w)、钼钨(mow)、钼钛(moti)、以及铜/钼钛(cu/moti)的一种导电金属、至少两种导电金属或者三种导电金属的单层、双层或者三层结构或者由选自铝(al)、铜(cu)、钼(mo)、铬(cr)、钛(ti)、钨(w)、钼钨(mow)、钼钛(moti)、以及铜/钼钛(cu/moti)的一种导电金属、至少两种导电金属或者三种导电金属制成的单层、双层或者三层结构。

栅极绝缘层120可以布置在栅电极ge、第一扫描线sl1及第二扫描线sl2上。根据本发明的示例性实施方式，栅极绝缘层120可包括氮化硅(sinx)或者氧化硅(siox)或者由氮化硅(sinx)或者氧化硅(siox)制成。栅极绝缘层120也可具有包括物理特性彼此不同的至少两个绝缘层的多层结构或者具有由物理特性彼此不同的至少两个绝缘层制成的多层结构。

半导体层130可以布置在栅极绝缘层120上。半导体层130可包括形成开关器件tr的沟道区域的半导体图案130a。半导体层130可包括氧化物半导体。半导体层130可包括选自铟镓锌氧化物(igzo)、zno、zno2、cdo、sro、sro2、cao、cao2、mgo、mgo2、ino、in2o2、gao、ga2o、ga2o3、sno、sno2、geo、geo2、pbo、pb2o3、pb3o4、tio、tio2、ti2o3、及ti3o5的一种氧化物半导体或者由选自铟镓锌氧化物(igzo)、zno、zno2、cdo、sro、sro2、cao、cao2、mgo、mgo2、ino、in2o2、gao、ga2o、ga2o3、sno、sno2、geo、geo2、pbo、pb2o3、pb3o4、tio、tio2、ti2o3、及ti3o5的一种氧化物半导体制成。在另一个示例性实施方式中，半导体层130可包括非晶硅、多晶硅等或者由非晶硅、多晶硅等制成。

欧姆接触层140可以布置在半导体层130上。欧姆接触层140可包括诸如重掺杂有诸如磷的n型杂质的n+氢化非晶硅的材料或由诸如重掺杂有诸如磷的n型杂质的n+氢化非晶硅的材料制成，或者可包括硅化物或由硅化物制成。当半导体层130包括氧化物半导体或者由氧化物半导体制成时，可以省略欧姆接触层140。

第一数据线dl1、源电极se及漏电极de可以布置在半导体层130和欧姆接触层140上。第一数据线dl1可以限定其宽度和大于该宽度的其长度并且在下基板110上沿着第二方向d2延伸。然而，第一数据线dl1延伸的方向不限于第二方向d2并且可以根据第一子像素电极spe1和第二子像素电极spe2彼此相邻布置的方向而改变。

第一数据线dl1、源电极se及漏电极de中的每一个可以是包括选自铝(al)、铜(cu)、钼(mo)、铬(cr)、钛(ti)、钨(w)、钼钨(mow)、钼钛(moti)、以及铜/钼钛(cu/moti)的一种导电金属、至少两种导电金属或者三种导电金属的单层、双层或者三层结构或者由选自铝(al)、铜(cu)、钼(mo)、铬(cr)、钛(ti)、钨(w)、钼钨(mow)、钼钛(moti)、以及铜/钼钛(cu/moti)的一种导电金属、至少两种导电金属或者三种导电金属制成的单层、双层或者三层结构。然而，本发明不限于此，并且第一数据线dl1、源电极se及漏电极de中的每一个可以包括各种金属或者导体或者由各种金属或者导体制成。

在形成lcd的示例性实施方式中，第一数据线dl1、源电极se及漏电极de可以通过根据本发明的相同的掩模处理与半导体层130和欧姆接触层140同时形成。除半导体图案130a之外，第一数据线dl1、源电极se及漏电极de可以具有与半导体层130基本上相同的平面形状。

源电极se和漏电极de与半导体图案130a和栅电极ge一起形成开关器件tr。开关器件tr的源电极se可以连接至第一数据线dl1或者从第一数据线dl1延伸。开关器件tr的漏电极de可以在接触孔cnt处连接至第一子像素电极spe1。开关器件tr的源电极se布置在与开关器件tr的漏电极de相同的层中并且与开关器件tr的漏电极de隔开预定距离。根据通过栅电极ge提供的扫描信号，开关器件tr的沟道区域可以形成在源电极se与漏电极de之间。在布置在下基板110上的层中，第一数据线dl1、源电极se及漏电极de可以布置在彼此相同的层中或者由彼此相同的材料层形成。

第一钝化层150可以布置在第一数据线dl1、源电极se及漏电极de上。根据本发明的示例性实施方式，第一钝化层150可包括诸如氮化硅或者氧化硅的无机绝缘材料或者由诸如氮化硅或者氧化硅的无机绝缘材料制成。第一钝化层150可以减少或者有效地防止后述的有机绝缘层160的颜料流入半导体图案130a中。

有机绝缘层160可以布置在第一钝化层150上。有机绝缘层160可包括具有优良的平坦化特性和光敏性的有机材料。在lcd的示例性实施方式中，有机绝缘层160是可选的。

第二钝化层170可以布置在有机绝缘层160上。根据示例性实施方式，第二钝化层170可包括诸如氮化硅或者氧化硅的无机绝缘材料或者由诸如氮化硅或者氧化硅的无机绝缘材料制成。

像素电极pe可以布置在第二钝化层170上。像素电极pe可包括第一子像素电极spe1至第四子像素电极spe4。第一子像素电极spe1至第四子像素电极spe4与后述的共用电极ce重叠。与共用电极ce重叠的第一子像素电极spe1至第四子像素电极spe4可以形成边缘场(fringefield)，因此使得液晶分子31在特定方向上旋转。

第一子像素电极spe1可以在接触孔cnt处连接至开关器件tr的漏电极de，开关器件tr的漏电极de通过接触孔cnt暴露。如以上参照图1所述的，第一子像素电极spe1连接至第二子像素电极spe2至第四子像素电极spe4的全部。因此，整个像素电极pe可以通过与第一子像素电极spe1接触的单个开关器件tr接收来自第一数据线dl1的数据信号。像素电极pe可包括诸如氧化铟锡(“ito”)或者氧化铟锌(“izo”)的透明导电材料或者诸如铝、银、铬、或者其合金的反射性金属或者由诸如氧化铟锡(“ito”)或者氧化铟锌(“izo”)的透明导电材料或者诸如铝、银、铬、或者其合金的反射性金属制成。

在布置在下基板110上的层中，屏蔽电极180可以布置在与像素电极pe相同的层中或者由与像素电极pe相同的材料层形成。屏蔽电极180可包括诸如ito或izo的透明导电材料或者诸如铝、银、铬或者其合金的反射性金属或者由诸如ito或izo的透明导电材料或者诸如铝、银、铬或者其合金的反射性金属制成。根据示例性实施方式，屏蔽电极180可以与布置在下基板110上的第一扫描线sl1、第二扫描线sl2及第一数据线dl1垂直(例如，正交)重叠。即，俯视平面图中第一扫描线sl1、第二扫描线sl2及第一数据线dl1的长度可以彼此重叠。因此，相对于像素电极pe，屏蔽电极180可以减少或者有效地防止由于第一扫描线sl1和第二扫描线sl2之间的电耦合而导致的光泄露。

虽然附图中未示出，第一配向层可以布置在像素电极pe上。例如，第一配向层可包括聚酰亚胺或者由聚酰亚胺制成。

接着，将描述上显示面板20。

上基板210可以放置为面对下基板110。上基板210可包括透明玻璃或塑料或者由透明玻璃或塑料制成。在本发明的示例性实施方式中，上基板210可包括与下基板110相同的材料或者由与下基板110相同的材料制成。

黑矩阵bm可以布置在上基板210上。布置在上基板210上的黑矩阵bm可以阻挡光透过像素部分px的像素区以外的区域。根据示例性实施方式，黑矩阵bm可包括包含有机物或铬的金属材料或者由包含有机物或铬的金属材料制成。

滤色器cf可以布置在上基板210和黑矩阵bm上。滤色器cf可显示三原色(例如，红色、绿色及蓝色)中的一种，但是本发明不限于此。每个像素部分px中的滤色器cf可包括与形成相邻像素部分px中的滤色器cf的材料的颜色不同的颜色的材料或由与形成相邻像素部分px中的滤色器cf的材料的颜色不同的颜色的材料制成。

保护层oc可布置在滤色器cf上。保护层oc可包括绝缘材料或者由绝缘材料制成。在示例性实施方式中，保护层oc可以省略。

共用电极ce可布置在保护层oc上。共用电极ce可以与像素电极pe重叠。共用电极ce可包括分别与像素电极pe的第一子像素电极spe1至第四子像素电极spe4重叠的第一狭缝部分slt1至第四狭缝部分slt4。共用电极ce可包括诸如ito或izo的透明导电材料或者诸如铝、银、铬或者其合金的反射性金属或者由诸如ito或izo的透明导电材料或者诸如铝、银、铬或者其合金的反射性金属制成。

将参照图4至图6b更详细地描述共用电极ce和像素电极pe。

虽然附图中未示出，第二配向层(未示出)可以布置或形成在共用电极ce上。例如，第二配向层可包括聚酰亚胺或者由聚酰亚胺制成。

图4是布置在图1的像素部分px的a区中的像素电极pe的一部分的示例性实施方式的俯视平面图。图5是布置在图1的像素部分px的a区中的共用电极ce的一部分的示例性实施方式的俯视平面图。图6a是布置在图1的像素部分的a区中的图4和5的像素电极pe和共用电极ce的部分的俯视平面图，以及图6b是图6a中的像素电极的放大的边缘部分。本文中，将作为实例描述其中像素电极pe包括第一子像素电极spe1和第二子像素电极spe2并且共用电极ce包括第一狭缝部分slt1和第二狭缝部分slt2的情况。另外，将省略以上参照图1至图3进行的任何冗余描述。

参照图4至图6b，像素电极pe可包括布置在a区中的第一子像素电极spe1和第二子像素电极spe2。即，像素电极pe可以被其子像素电极分成至少两个域。图4中，参考字符a1指示布置上述共用电极ce的第一连接部分a1的区域。

第一子像素电极spe1可包括第一板状部分spe1a和从第一板状部分spe1a纵向延伸的第一分支部分spe1b。根据示例性实施方式，第一板状部分spe1a可以是平面形状的菱形。第一分支部分spe1b可以从菱形的每个侧面朝向第一子像素电极spe1的外周缘纵向延伸。第二子像素电极spe2可包括第二板状部分spe2a和从第二板状部分spe2a纵向延伸的第二分支部分spe2b。即，第二子像素电极spe2可以具有与第一子像素电极spe1相同的形状。

第一分支部分spe1b中的至少一个可以连接至第二分支部分spe2b中的至少一个。参照图4，在b1区和b2区中，第一子像素电极spe1可以连接至第二子像素电极spe2。因此，第一子像素电极spe1被电连接至第二子像素电极spe2。

然而，在与共用电极ce的第一连接部分a1重叠的区中，第一子像素电极spe1可以不连接至第二子像素电极spe2。即，第一子像素电极spe1可以在除布置共用电极ce的第一连接部分a1的区以外的位置(例如，b1区和b2区)处连接至第二子像素电极spe2。

共用电极ce可包括布置在a区中的第一狭缝部分slt1和第二狭缝部分slt2。第一狭缝部分slt1可以与第一子像素电极spe1重叠，并且第二狭缝部分slt2可以与第二子像素电极spe2重叠。

第一狭缝部分slt1可包括在第一方向d1上纵向延伸的第一水平部分slt1a和在第二方向d2上纵向延伸的第一垂直部分slt1b。另外，第一水平部分slt1a可以与第一垂直部分slt1b交叉。因此，第一狭缝部分slt1可以进一步包括在第一水平部分slt1a和第一垂直部分slt1b的交叉点处限定或者形成的第一中心部分slt1c。在图4至图6a中，第一中心部分slt1c位于十字形的第一狭缝部分slt1的中心处，但是本发明不限于此。另外，第一中心部分slt1c可以具有多边形结构，该多边形结构利用位于像素电极pe的由十字形的第一狭缝部分slt1限定的第一区g1至第四区g4(参见图6a)中的四个直边限定。即，根据本发明的示例性实施方式，第一中心部分slt1c可以是菱形的。共用电极ce的第一中心部分slt1c可以与像素电极pe的第一板状部分spe1a重叠。

第二狭缝部分slt2可包括在第一方向d1上纵向延伸的第二水平部分slt2a和在第二方向d2上纵向延伸的第二垂直部分slt2b。另外，第二水平部分slt2a可以与第二垂直部分slt2b交叉。第二狭缝部分slt2可以进一步包括位于第二水平部分slt2a与第二垂直部分slt2b的交叉点处的第二中心部分slt2c。类似第一中心部分slt1c，根据示例性实施方式，第二中心部分slt2c可以被成形为由四个边限定的菱形。共用电极ce的第二中心部分slt2c可以与像素电极pe的第二板状部分spe2a重叠。

第一狭缝部分slt1可以通过第一连接部分a1连接至第二狭缝部分slt2。第一连接部分a1可以位于第一水平部分slt1a与第二水平部分slt2a之间。第一狭缝部分slt1可以关于第一连接部分a1与第二狭缝部分slt2对称。

参照图6a和图6b，第一分支部分spe1b可包括第一微分支部分spe1b1和第二微分支部分spe1b2。第二分支部分spe2b可以类似地包括微分支部分，但是作为实例将仅描述第一分支部分spe1b。

像素电极pe的第一微分支部分spe1b1和第二微分支部分spe1b2可以位于像素电极pe的第一区g1至第四区g4中的一个中。本文中，第一区g1至第四区g4是第一子像素电极spe1的由共用电极ce的第一狭缝部分slt1限定的区域。另外，本文将参照图6a和图6b描述第一微分支部分spe1b1和第二微分支部分spe1b2布置在第一子像素电极spe1的第三区g3中的示例性实施方式。

相对于第二方向d2，第一微分支部分spe1b1可以比第二微分支部分spe1b2相对更接近第一狭缝部分slt1的第一水平部分slt1a。更具体地，从第一微分支部分spe1b1至第一水平部分slt1a的最小距离l1可以小于从第二微分支部分spe1b2至第一水平部分slt1a的最小距离l2。第二微分支部分spe1b2的长度l4可以大于第一微分支部分spe1b1的长度l3。即，在第一分支部分spe1b当中，相对接近第一狭缝部分slt1的第一水平部分slt1a或者第一中心部分slt1c的分支部分(例如，spe1b1)可以具有比离第一狭缝部分slt1的第一水平部分slt1a或者第一中心部分slt1c相对远的分支部分(例如，spe1b2)的长度l4小的长度l3。

图7a是lcd的像素部分的俯视平面图并且图7b示出根据比较例的lcd的纹理现象。图8a是图1的lcd的像素部分的示例性实施方式的俯视平面图并且图8b示出根据本发明的lcd的纹理现象。为便于描述，根据比较例的lcd的与图1的根据示例性实施方式的lcd的那些相同的组件将被称作相同的名称并且由不同的参考字符识别。

参照图7a，根据比较例的lcd可包括第一子像素电极spe1’、第二子像素电极spe2’及共用电极(未示出)。共用电极(未示出)可包括第一狭缝部分slt1’以及第二狭缝部分slt2’。

第一狭缝部分slt1’未连接至第二狭缝部分slt2’(例如，与第二狭缝部分slt2’断开)。即，参照c3区，第一狭缝部分slt1’和第二狭缝部分slt2’彼此未连接。另一方面，在c1区中，第一子像素电极spe1’连接至第二子像素电极spe2’。另外，第二子像素电极spe2’在c2区连接至相邻子像素电极。本文中，第一子像素电极spe1’和第二子像素电极spe2’布置在与布置共用电极的显示面板不同的显示面板中。

其中布置了第一子像素电极spe1’和第二子像素电极spe2’的显示面板可以被接合至其中布置了共用电极的显示面板。在该过程中，如果如在图7a中所示的出现上层移位(overlayshift)，可能导致失配。由于失配，例如，第一狭缝部分slt1’可能未与第一子像素电极spe1’的中心重叠，如在图7a中所示。

失配会减小包括彼此接合的显示面板的显示设备的透射率。作为实例，与没有失配的显示设备相比较，约12微米(μm)至约15μm的失配可能导致透射率降低大致20％。另外，参照图7b，纹理现象可能出现在c3区(即，在共用电极与第一子像素电极spe1’和第二子像素电极spe2’中的一个重叠的区域)中。

对照地，参照图8a和图8b，根据本发明的lcd的示例性实施方式尽管出现失配但是纹理现象可以减少。更具体地，参照图8a，因为第一狭缝部分slt1和第二狭缝部分slt2通过第一连接部分a1彼此连接，所以即使当出现失配时，第一连接部分a1所在的该区中的纹理现象也可以减少，如在图8b中所示。

在第一分支部分spe1b当中，相对接近第一狭缝部分slt1的第一水平部分slt1a或者第一中心部分slt1c的分支部分(例如，spe1b1)具有比离第一狭缝部分slt1的第一水平部分slt1a或者第一中心部分slt1c相对远的分支部分(例如，spe1b2)的长度l4小的长度l3。

另外，根据本发明的图8a和图8b中的lcd的示例性实施方式的透射率可以降低大致7％。

现在将参照以下图表对此进行更详细的描述。图7a和图7b的比较例的失配可以使lcd的整体透射率减低大致20％。对照地，图8a和图8b的示例性实施方式的失配可以使lcd的透射率降低大致7％。即，根据本发明的lcd的示例性实施方式的透射率的降低小于lcd的比较例的透射率的降低。

[表]

图9至图11是布置在图1的像素部分px的a区中的像素电极pe的一部分的其他示例性实施方式的俯视平面图。将省略以上参照图1至图6b进行的任何冗余描述。另外，为便于描述，将使用图1至图6b中使用的参考字符。

参照图9，多个第一分支部分spe1b中的至少一个可以仅在b1区中连接至多个第二分支部分spe2b中的至少一个。即，第一分支部分spe1b可以在b2区中不连接至第二分支部分spe2b。

第一分支部分spe1b和第二分支部分spe2b在单方向上纵向延伸并在其远端处彼此连接，但是本发明不限于此。

另外，如在图9中示出的，虽然第一分支部分spe1b中仅一个连接至第二分支部分spe2b中仅一个，但是本发明不限于此。即，在可选示例性实施方式中，一个或多个第一分支部分spe1b可以在b1区中连接至一个或多个第二分支部分spe2b。

参照图10，多个第一分支部分spe1b中的至少一个可以通过至少一个连接电极be连接至多个第二分支部分spe2b中的至少一个。第一分支部分spe1b和第二分支部分spe2b在单方向上纵向延伸并通过连接电极be彼此连接。

在图10的实例中，第一分支部分spe1b中的一个可以在b1区和b2区中通过连接电极be连接至第二分支部分spe2b中的一个，但是本发明不限于此。连接电极be的数目可以根据连接至第二分支部分spe2b的第一分支部分spe1b的数目而改变。

连接电极be可包括弯曲部分。与单向第一分支部分spe1b和第二分支部分spe2b相比，连接电极be可以在多个方向上弯曲以延伸。

连接电极be的相对端可以与单向第一分支部分spe1b和第二分支部分spe2b的远端接触。可选地，第一分支部分spe1b和第二分支部分spe2b可以具有作为其远端部分彼此连接的多向端，并且这些端可以共同限定连接电极be。

参照图11，多个第一分支部分spe1b中的至少一个可以仅在b1区中通过至少一个连接电极be连接至多个第二分支部分spe2b中的至少一个。即，第一分支部分spe1b在b2区中可不连接至第二分支部分spe2b。

图12至图15是根据本发明的lcd中的像素部分px的其他示例性实施方式的俯视平面图。

参照图12，第一狭缝部分slt1可以进一步包括作为与第一扫描线sl1重叠的其远端的第一重叠部分e1和作为与第二扫描线sl2重叠的其远端的第二重叠部分e2。第二狭缝部分slt2可以进一步包括作为与第一扫描线sl1重叠的其远端的第三重叠部分e3和作为与第二扫描线sl2重叠的其远端的第四重叠部分e4。第三狭缝部分slt3可以进一步包括作为与第一扫描线sl1重叠的其远端的第五重叠部分e5和作为与第二扫描线sl2重叠的其远端的第六重叠部分e6。第四狭缝部分slt4可包括作为与第一扫描线sl1重叠的其远端的第七重叠部分e7和作为与第二扫描线sl2重叠的其远端的第八重叠部分e8。

因此，通过使共用电极ce的狭缝部分与信号线重叠，可以减少或者有效防止由在第二方向d2或者与第二方向d2相反的方向上出现的失配所引起的纹理现象。

在示例性实施方式中，在共用电极ce的单个垂直狭缝部分当中，垂直狭缝部分的两个远端不必要与相应的第一扫描线sl1和第二扫描线sl2重叠。即，单个垂直狭缝部分的一个远端可以仅与第一扫描线sl1和第二扫描线sl2当中的一个重叠。

参照图13，第三狭缝部分slt3可以连接至第四狭缝部分slt4，但是可不连接至第二狭缝部分slt2。即，第二狭缝部分slt2在a2’区处可不连接至第三狭缝部分slt3，并且第三狭缝部分slt3可以在第三连接部分或区a3处连接至第四狭缝部分slt4或者与第四狭缝部分slt4相接。

另外，参照图14，第三狭缝部分slt3可以连接至第二狭缝部分slt2，但是可不连接至第四狭缝部分slt4。即，第二狭缝部分slt2可以在第二连接部分或者区a2处连接至第三狭缝部分slt3并与第三狭缝部分slt3相接。对照地，第三狭缝部分slt3在a3’区处可不连接至第四狭缝部分slt4。

因此，鉴于共用电极ce的电阻(参见图2)，不是所有第一狭缝部分slt1至第四狭缝部分slt4需要连接至彼此。如示出的图13和图14，第三狭缝部分slt3没必要连接至第二狭缝部分slt2或者第四狭缝部分slt4。在示例性实施方式中，例如，第二狭缝部分slt2同样可以或者可不连接至相邻的第一狭缝部分slt1或者相邻的第三狭缝部分slt3。

参照图15，第一狭缝部分slt1可以进一步包括作为朝向栅电极ge纵向延伸的其远端的延伸部分f1。延伸部分f1可以减少由在第二方向d2或者与第二方向d2相反的方向上出现的失配所引起的纹理现象。

在根据本发明的lcd的一个或多个示例性实施方式中，可以减少或者有效防止由使上显示面板的上基板与下显示面板的下基板接合在一起的过程中出现的失配所引起的纹理现象。

另外，在根据本发明的lcd的一个或多个示例性实施方式中，可以减少lcd的透射率的降低。

虽然已在此描述了一些示例性实施方式和实施，但是其他实施方式和变型从该描述将变得明显。因此，本发明不限于这样的实施方式，而是受限于所呈现的权利要求书和各种显而易见的修改和同等配置的较宽的范围。
