设有可调挡板的硒鼓的制作方法

本申请涉及硒鼓领域，尤其是一种设有可调挡板的硒鼓。

背景技术：

随着科学技术的进步和打印需求的逐步扩大，打印技术也飞速发展，目前，3D打印和激光打印是业界较为前沿的技术，其应用十分广泛。

通常在打印技术中，打印机为主体设备，而硒鼓是其不可或缺的耗材，硒鼓，也称为感光鼓，一般由铝制成的基本基材，以及基材上涂上的感光材料所组成。硒鼓不仅决定了打印质量的好坏，还决定了使用者在使用过程中需要花费的金钱多少。在激光打印机中，70%以上的成像部件集中在硒鼓中，由于硒鼓中的墨粉是在打印过程中成像的关键，因此打印质量的好坏在很大程度上由硒鼓所决定。一般而言，为了防止硒鼓中墨粉的泄露，会在墨粉仓的出粉口覆盖封条，仅在使用时，将封条拆开。

然而，现有的封条通常粘贴在出粉口上，其密封性不佳，容易造成墨粉的泄露，且封条撕开后就无法关闭出粉口，带来使用上的不便和安全隐患，而如果采用挡板对该出粉口进行密封，又往往由于难以固定挡板而导致其密封性不佳。

技术实现要素：

为了解决上述的至少一个问题，本申请提供一种设有可调挡板的硒鼓，以提高硒鼓的墨粉仓的密封性。

包括墨粉仓和磁鼓，所述墨粉仓的前侧和上侧分别设置有前板和顶板，所述顶板设置有紧贴前板的通槽，且所述前板下方还设置有出粉口，所述磁鼓设置于所述出粉口外侧；还包括与所述通槽紧密配合的挡板，所述挡板穿过所述通槽，并延伸至所述出粉口; 所述密封挡板方下端设置有凸起结构，所述墨粉仓的下侧设置有底板，所述出粉口下方所述底板水平正对所述通槽的位置设置有与所述凸起结构相配合的凹槽；所述可调挡板上端还设置有通孔；还包括与所述通孔相配合的限位杆，所述限位杆穿过所述通孔。

优选的，所述可调挡板沿所述通槽的水平延伸方向设置至少两个所述通孔。

优选的，所述可调挡板表面经过磨砂处理或贴有磨砂膜。

优选的，所述可调挡板的材质与所述墨粉仓相同。

可选的，所述可调挡板和/或限位杆由有机树脂一体成型。

本申请的有益效果是，本申请利用可调挡板代替封条，提高了墨粉仓出粉口的密闭性，而且通过该可调挡板上的通孔，以及与其相配合的限位杆，可在该可调挡板处于不同位置状态是对其进行固定，增强了该可调挡板关闭时出粉口的密封性，也可以便捷地多次打开和关闭出粉口，使得用户在使用硒鼓时更加方便和安全。

附图说明

图1为本申请一种实施例的设有可调挡板的硒鼓的部分剖面图；

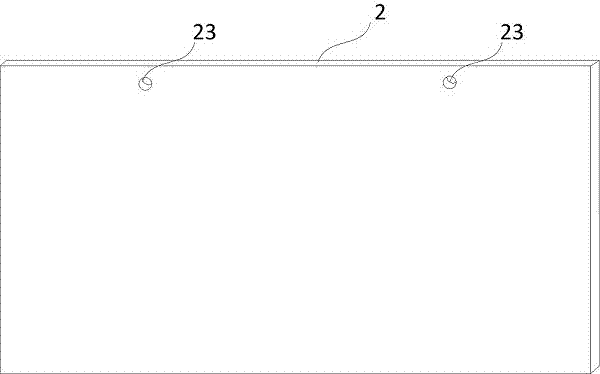

图2为本申请一种实施例的可调挡板的示意图。

具体实施方式

下面通过具体实施方式结合附图对本实用新型作进一步详细说明。

一种设有可调挡板的硒鼓，如图1和图2所述，包括墨粉仓1和磁鼓3，磁鼓3呈圆柱形，该墨粉仓1的前侧和上侧分别设置有前板和顶板，该顶板设置有紧贴前板的通槽13，且该前板下方还设置有出粉口，墨粉即从出粉口中输出，该磁鼓3设置于该出粉口外侧。

本实用新型还包括与所述通槽13紧密配合的可调挡板2，该可调挡板2穿过该通槽13，并延伸至该出粉口，而且该可调挡板2方下端设置有凸起结构，该墨粉仓1的下侧设置有底板，相应地，该出粉口下方该底板水平正对该通槽13的位置设置有与该凸起结构相配合的凹槽11。该可调挡板2的高度大于该前板和出粉口的高度总和，且通过通槽13和凹槽11的限位使关闭时其紧贴墨粉仓1的前板，因而能够完全关闭出粉口。当该可调挡板2沿着通槽13向下滑动进入凹槽11至完全盖住出粉口时，该出粉口为密封状态，使得墨粉不会从墨粉仓1的出粉口中漏出；当该可调挡板2沿着通槽13向上滑动并脱离凹槽11使出粉口打开，呈开放状态时，墨粉能够被磁鼓3从墨粉仓1的出粉口中吸出，并通过与该磁鼓3摩擦而带电，进而完成打印作业。进一步地，该可调挡板2上端还设置有通孔23，相应地，本申请还包括与该通孔23相配合的限位杆4，该限位杆4穿过该通孔23时，该可调挡板2将不能进行移动，从而使其保持相应的打开或关闭状态。使得该出粉口相对应地为开放状态或密封状态。制作上述结构时，本领域技术人员根据实际情况，通过调节可调挡板2的高度和通槽13及通孔23的位置，即可使可调挡板2紧贴在墨粉仓1的出粉口上。该可调挡板2可以重复多次地变换出粉口的上述状态，利于硒鼓在运输、闲置等情况中能良好地保持出粉口地密封状态，而在需要使用的情况下则能够方便的打开，提高了出粉口的密封性，而且工艺较为简单，又省去了密封条，使得硒鼓的使用更加安全方便。

在一种实施例中，该可调挡板2沿该通槽13的水平延伸方向设置至少两个该通孔23，使该可调挡板2稳固地保持打开或关闭状态，使其使用更加方便可靠。

在一种实施例中，该可调挡板2表面经过磨砂处理或贴有磨砂膜，提高该密封可调挡板2关闭时的密封性。

在一种实施例中，该可调挡板2的材质与该墨粉仓1相同，和/或，该可调挡板2和/或限位杆4由有机树脂一体成型，以节省成本，简化制造工艺并保证结构强度

尽管未示出，但本申请的设有密封可调挡板2的硒鼓具体还可包括感光鼓、刮粉刀、废粉仓、清洁刮刀、传导杆和充电辊等结构，在此不再赘述。

以上内容是结合具体的实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换。
