一种投影透镜VR镜片的制作方法

本实用新型涉及VR技术领域，具体的说是涉及一种投影透镜VR镜片。

背景技术：

VR设备也可以被称作虚拟现实设备，它可以给佩戴者提供360度的沉浸式视觉体验，最为普遍的VR设备为VR眼镜。

现有的VR眼镜具有用于安装移动终端的设备移动终端收纳槽，VR眼镜通过数据线与移动终端连接，再将盖子盖在设备移动终端收纳槽上，不但外形美观，还方便获取移动终端中的视频资源。

在现有的VR眼镜中，VR镜片安装在VR眼镜板上，VR镜片一般都是嵌入在VR眼镜板上，而且是固定的，不可以替换，如果需要替换，需要专业的人员来处理，非常麻烦。

技术实现要素：

针对现有技术中的不足，本实用新型要解决的技术问题在于提供了一种投影透镜VR镜片。

为解决上述技术问题，本实用新型通过以下方案来实现：一种投影透镜VR镜片，该VR镜片包括镜片本体，所述镜片本体两面均为凸面，沿两个凸面边缘设有一圈圆环体，该圆环体朝向VR盒体的手机收纳腔的一面，设有若干安装盲孔，所述安装盲孔为过盈盲孔，在过盈盲孔内设有磁铁。

进一步的，所述磁铁表面与圆环体表面相平。

进一步的，所述镜片本体的两个凸面分别为外凸弧面、内凸弧面，所述外凸弧面朝向VR盒体的手机收纳腔，内凸弧面朝向眼睛腔室。

进一步的，所述镜片本体为光学级PMMA镜片。

进一步的，所述外凸弧面与内凸弧面的最大距离为2.5mm，所述外凸弧面弧顶与圆环体表面的距离为1mm，所述内凸弧面与圆环体表面的距离为0.43mm。

进一步的，所述圆环体厚度为1.07mm。

进一步的，所述圆环体的内环直径为8mm，外环直径为11mm。

进一步的，所述镜片本体透光率大于93%。

进一步的，所述过盈盲孔设有3个。

相对于现有技术，本实用新型的有益效果是：本实用新型在VR镜片边缘设置有圆环体，圆环体的一面设有过盈盲孔，过盈盲孔内嵌有磁铁，在VR眼镜板边缘设有与磁铁匹配的异向磁铁，当需要更换VR镜片时，只需要将VR镜片取下，换上新的VR镜片即可。多个磁铁能够快速的将VR镜片定位。

附图说明

图1为本实用新型VR镜片平面示意图；

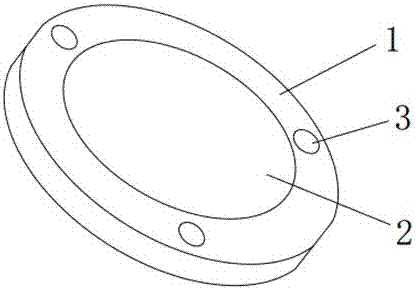

图2为本实用新型VR镜片立体图；

图3为本实用新型VR镜片磁铁安装示意图。

附图中标记：镜片本体1、外凸弧面2、安装盲孔3、磁铁4、内凸弧面5。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

请参照附图1-3，本实用新型的一种投影透镜VR镜片，该VR镜片包括镜片本体1，所述镜片本体1两面均为凸面，沿两个凸面边缘设有一圈圆环体，该圆环体朝向VR盒体的手机收纳腔的一面，设有若干安装盲孔3，所述安装盲孔3为过盈盲孔，在过盈盲孔内设有磁铁4，所述磁铁4表面与圆环体表面相平，所述镜片本体1的两个凸面分别为外凸弧面2、内凸弧面5，所述外凸弧面2朝向VR盒体的手机收纳腔，内凸弧面5朝向眼睛腔室，所述镜片本体1为光学级PMMA镜片，所述外凸弧面2与内凸弧面5的最大距离为2.5mm，所述外凸弧面2弧顶与圆环体表面的距离为1mm，所述内凸弧面5与圆环体表面的距离为0.43mm，所述圆环体厚度为1.07mm，所述圆环体的内环直径为8mm，外环直径为11mm，所述镜片本体1透光率大于93%，所述过盈盲孔设有3个。本实用新型在VR镜片边缘设置有圆环体，圆环体的一面设有过盈盲孔，过盈盲孔内嵌有磁铁，在VR眼镜板边缘设有与磁铁匹配的异向磁铁，当需要更换VR镜片时，只需要将VR镜片取下，换上新的VR镜片即可。多个磁铁能够快速的将VR镜片定位。

以上所述仅为本实用新型的优选实施方式，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
