一种自动光学显微检测仪的制作方法

本发明涉及检测仪器领域，特别涉及一种自动光学显微检测仪。

背景技术：

显微检测仪器是由一个透镜或几个透镜的组合构成的一种光学仪器，是人类进入原子时代的标志。主要用于放大微小物体成为人的肉眼所能看到的仪器。

在现有的显微检测仪器中，为了能够保持装置的平稳放置，一般都比较沉重，所以在对其进行短距离移动的时候，往往会因为过于重，而影响了其位置的移动，降低了装置的实用性；不仅如此，在装置运行的过程中，一般都需要工作电源电路来提供稳定的工作电压，实现了装置工作的稳定性，而且为了降低成本，不适用昂贵的集成电路，现在都会自己搭建电路，同样可以输出稳定的工作电压，但是由于缺少很好的反馈检测的功能，导致输出电压发生波动的时候，无法很好的进行调节，从而降低了装置的可靠性。

技术实现要素：

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种自动光学显微检测仪。

本发明解决其技术问题所采用的技术方案是：一种自动光学显微检测仪，包括镜座、镜臂、照明机构、载物机构、检测机构和中控机构，所述镜臂设置在镜座上，所述照明机构设置在镜座的上方，所述载物机构和中控机构均设置在镜臂上，所述检测机构设置在镜臂的顶端，所述载物机构设置在照明机构和检测机构的中间；

其中，当开始对样品进行观察检测的时候，首先将样品放置在载物机构上，随后照明机构开始作为光源，提供足够的光线，再经过检测机构来进行检测，同时通过中控机构对检测仪进行智能化控制，提高了装置的智能化。

所述镜座的底部设有移动机构，所述移动机构包括两个移动组件，所述移动组件包括转动组件和万向轮，所述万向轮通过转动组件设置在镜座的底部，所述转动组件包括驱动电机、驱动轴、驱动齿轮、传动齿轮、传动轴、连接杆和支座，所述驱动电机通过驱动轴与驱动齿轮传动连接，所述传动齿轮和驱动齿轮啮合，所述传动轴与传动齿轮传动连接，所述连接杆的一端与传动轴连接，所述连接杆的另一端与支座连接，所述万向轮设置在支座上；

其中，为了提高装置的实用性。当需要装置搬运移动的时候，驱动电机通过驱动轴控制驱动齿轮转动，实现了传动齿轮带动传动轴来控制连接杆的转向，使得支座能够控制万向轮露出镜座的底部，从而提高了搬运的实用性；当需要将装置固定时，同样，驱动电机反转，实现了万向轮的收起。

所述连接杆上设有若干限位单元，所述镜座的内部与限位单元对应的位置处设有限位槽，所述限位槽与限位单元匹配；

其中，通过限位单元能够使得连接杆在转动的时候，给万向轮进行很好的定位，实现万向轮的收放的精确性。

所述照明机构包括设置在镜座上的照明灯，所述载物机构包括设置在镜臂上的载物台和压片组件，所述压片组件设置在载物台的上方，所述载物台上设有通光管，所述通光管与压片组件对应；

其中，样品通过压片组件固定在了载物台上，随后照明灯发出光线，通过通光管对样品提供足够的光源，提高了检测的可靠性。

所述中控机构包括面板、设置在面板上的显示界面、控制按键和若干状态指示灯、设置在面板内部的中控组件，所述中控组件包括中央控制模块、与中央控制模块连接的照明连接模块、电机控制模块、无线通讯模块、信号采集模块、显示控制模块、按键控制模块、状态指示模块和工作电源模块，所述中央控制模块为PLC，所述照明灯与照明控制模块电连接，所述显示界面与显示控制模块电连接，所述控制按键与按键控制模块电连接，所述状态指示灯与状态指示模块电连接；

所述工作电源模块包括工作电源电路，所述工作电源电路包括变压器、整流桥、第一电阻、第二电阻、第三电阻、可调电阻、第一电容、第二电容、第三电容、第一三极管、第二三极管、第一二极管和第二二极管，所述变压器的二次侧与整流桥的输入端连接，所述整流桥的输出端的正极通过第一电容接地，所述整流桥的输出端的负极接地，所述整流桥的输出端的正极通过第一电阻与第一三极管的集电极连接且通过第二电阻与第一三极管的基极连接，所述第一三极管的基极通过第二电容接地，所述第一三极管的基极与第二三极管的集电极连接，所述第一三极管的发射极通过第三电阻与第二三极管的发射极连接，所述第二三极管与第一二极管的阴极连接，所述第一二极管的阳极与第二二极管的阴极连接，所述第二二极管的阳极接地，所述第一三极管的发射极分别通过可调电阻和第三电容接地，所述第二三极管的基极与可调电阻的可调端连接。

其中，中央控制模块，用来控制系统内的各个模块智能化运行的模块，在这里，中央控制模块不仅是PLC，还可以是单片机，从而提高了系统运行的智能化；照明控制模块，用来控制照明的模块，在这里，通过控制照明灯的开关和亮度，给样品提高足够的光线照明；电机控制模块，用来控制电机工作的模块，在这里，用来控制驱动电机工作，实现了万向轮的收放，从而提高了装置的实用性；无线通讯模块，通过与外部通讯终端进行远程无线连接，从而实现了数据交换，能够实现工作人员对系统的远程监控；信号采集模块，用来对信号进行采集的模块，在这里，通过对旋钮的调节数据进行采集，从而能够对灯光的照明的亮度进行调节，从而提高了装置的可靠性；显示控制模块，用来控制显示的模块，在这里，用来控制显示界面显示装置的相关工作信息，提高了装置工作的可靠性；按键控制模块，用来进行按键控制的模块，在这里，用来对用户对装置的操控信息进行采集，从而提高了装置的可操作性；状态指示模块，用来进行状态指示的模块，在这里，用来对装置的工作状态进行实时指示，从而提高了装置的可靠性；工作电源模块，用来给装置提供稳定工作电压的模块。

其中，在工作电源电路中，输入电压经过变压器隔离降压以后，再经过整流桥整流输出，同时通过第一电容对输入电压进行滤波处理，再经过第一三极管实现了对输出电压的限流处理，从而提高了电源电压输出的稳定性，而且，第二三极管的基极通过对可调电阻的分压进行检测，从而能够对输出电压进行采集，从而来控制第一三极管的导通，实现了对输出电压的调节，提高了工作电源电路的稳定性和可靠性。

作为优选，所述限位单元包括钢珠、弹簧和外壳，所述外壳的内部设有凹槽，所述钢珠设置在凹槽的槽口，所述钢珠通过弹簧与凹槽的底部连接。

其中，当连接杆未移动到指定位置的时候，钢珠就会被压迫到凹槽内部，随后当连接杆移动到位以后，钢珠就会被弹簧顶在了凹槽的槽口，钢珠就会与限位槽匹配，从而实现了对连接杆的限位。

作为优选，所述压片组件包括支杆和压片单元，所述压片单元通过支杆设置在载物台的上方，所述压片单元包括固定套管、导向轴和固定块，所述固定块为橡胶块，所述固定套管设置在支杆上，所述导向轴的一端设置在固定套管的内部，所述固定块设置在导向轴的另一端。

作为优选，所述钢珠的直径大于凹槽的槽口的最大距离。

作为优选，所述钢珠的移动方向与弹簧的伸缩方向一致。

作为优选，所述导向轴的外周设有若干导向块，所述固定套管上设有若干导向槽，所述导向块的数量与导向槽的数量一致且一一对应，所述导向块位于对应的导向槽的内部，所述导向块与对应的导向槽匹配。

其中，固定块压住样品，同时导向轴在固定套管的导向槽内部，使得固定块能够顺利的上下移动，防止固定块发生偏移，提高了装置的可靠性。

作为优选，所述检测机构包括目镜、镜筒和若干物镜，所述目镜通过镜筒与各物镜连通，所述物镜与镜筒之间设有转换器。

作为优选，所述镜臂上设有旋钮，所述旋钮与信号采集模块电连接。

作为优选，所述镜座的内部设有蓄电池，所述蓄电池与工作电源模块电连接。

作为优选，所述中控机构与镜臂之间设有支撑柱。

本发明的有益效果是，该自动光学显微检测仪中，驱动电机通过驱动轴控制驱动齿轮转动，实现了支座能够控制万向轮在镜座的底座收放，从而提高了装置搬运的实用性；不仅如此，在工作电源电路中，第二三极管的基极通过对可调电阻的分压进行检测，从而能够对输出电压进行采集反馈，实现了对输出电压的调节，提高了工作电源电路的可靠性。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的自动光学显微检测仪的结构示意图；

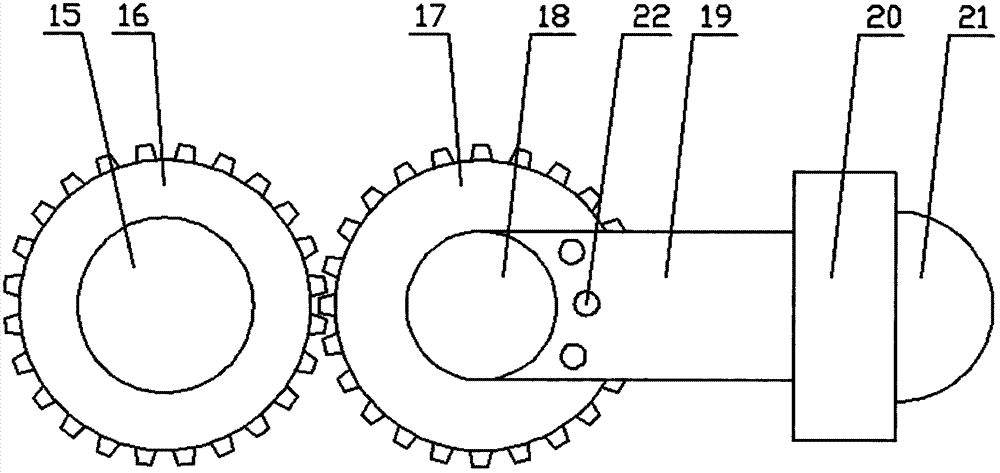

图2是本发明的自动光学显微检测仪的转动组件的结构示意图；
