一种具有多功能熔接保护座的直插式光分路器箱的制作方法

1.本发明涉及光分路器箱技术领域，具体是一种具有多功能熔接保护座的直插式光分路器箱。


背景技术：

2.光分路器是广泛应用于电信、数据、企业网络中实现光信号传送的基础光器件，是电信接入网中传送信号的理想解决方案，随着通讯业务的飞速发展，光纤传输发展迅猛，随着ftth接入的全面铺开，光缆分纤箱作为光分支点采用的一种重要配线设备，得到了越来越多的应用。
3.现有的光分路器箱在使用过程中不方便对装置内部的零件进行保护，同时也不方便装置内部的散热，并且装置在安装完成之后内部线条杂乱，导致装置美观性不高。
4.因此，针对上述问题提出一种具有多功能熔接保护座的直插式光分路器箱。


技术实现要素：

5.为了弥补现有技术的不足，解决现有的光分路器箱在使用过程中不方便对装置内部的零件进行保护，同时也不方便装置内部的散热，并且装置在安装完成之后内部线条杂乱，导致装置美观性不高的问题，本发明提出一种具有多功能熔接保护座的直插式光分路器箱。
6.本发明解决其技术问题所采用的技术方案是：本发明所述的一种具有多功能熔接保护座的直插式光分路器箱，包括顶盖和卡条，所述顶盖的左侧连接有锁扣，且锁扣的内部安装有锁杆，所述顶盖的内部安装有防滑条，且防滑条的内部安装有压板，所述卡条安装于压板的后方，且卡条的后方安装有底板，所述底板的内部开设有卡槽，且卡槽的上下两侧开设有集线孔，所述压板的前方安装有橡胶圈，且橡胶圈的右侧安装有铰链，所述铰链的右侧安装有底盒，且底盒的上方开设有输出线孔，所述底盒的内部安装有稳定板，且稳定板的前方安装有安装机构，所述安装机构的左右两侧安装有伸缩杆，且伸缩杆的外部安装有第一弹簧，所述第一弹簧的下方安装有保护板，且保护板的内部安装有第一风扇，所述第一风扇的左侧安装有从动齿轮，且从动齿轮的下方安装有第一皮带，所述第一皮带的下方安装有第二齿轮，且第二齿轮的右侧安装有第二风扇，所述第二齿轮的下方安装有第二皮带，且第二皮带的内部安装有主动齿轮，所述主动齿轮的右侧安装有电机，且主动齿轮的左侧开设有散热孔，所述第一弹簧的前方安装有隔板，且隔板的下方安装有保护座，所述保护座的下方连接有护线槽，所述底盒的右侧安装有锁盖，且锁盖的内部开设有锁孔，所述锁孔的内部安装有固定螺栓。
7.优选的，所述压板通过卡条与卡槽之间的配合与底板构成卡合结构，且集线孔在压板和底板的内部均匀分布。
8.优选的，所述顶盖通过铰链与底盒之间构成转动结构，且顶盖通过橡胶圈与底盒之间构成密封结构，并且顶盖通过锁扣与锁孔和固定螺栓之间的配合与底盒构成卡合结
构。
9.优选的，所述安装机构包括安装盒、挡板、固定杆、锁槽、固定孔、第二弹簧和夹珠，所述安装盒的前方安装有挡板，且挡板的后方安装有固定杆，所述固定杆的内部开设有锁槽，所述安装盒的内部开设有固定孔，所述固定孔的内部安装有第二弹簧，且第二弹簧的右侧连接有夹珠。
10.优选的，所述挡板与安装盒之间构成转动结构，且安装盒通过固定杆与固定孔之间构成卡合结构，并且夹珠通过第二弹簧与固定孔之间构成按压结构。
11.优选的，所述第二风扇通过第二皮带与第二齿轮之间的配合构成转动结构，且从动齿轮通过第一皮带与第二齿轮之间构成传动结构，并且第一风扇通过从动齿轮构成转动结构。
12.优选的，所述隔板通过第一弹簧与伸缩杆之间构成按压结构，且第一弹簧呈“7”字结构。
13.优选的，所述底盒通过散热孔构成镂空结构，且保护板与底盒之间为固定连接，并且底盒与保护座之间为固定连接。
14.本发明的有益之处在于：
15.1.本发明通过设置有第二风扇被第二齿轮带动转动，从而使得第二风扇能够通过第二皮带被主动齿轮带动转动，主动齿轮被电机带动在装置的内部进行转动，然后主动齿轮通过第二皮带带动第二齿轮进行转动，第二齿轮在转动时就会带动第二风扇在装置的内部进行转动，第二齿轮在转动时就会通过另一个齿轮通过第一皮带带动从动齿轮进行转动，从动齿轮在转动的过程中就会带动第一风扇在装置的内部转动，方便对装置的内部进行散热，避免装置内部温度过高导致装置零件损坏；
16.2.本发明通过设置有底盒通过散热孔构成镂空结构，从而使得散热孔能够对底盒内部的热量进行散出，并且底盒的内部还安装有保护板，保护板也呈镂空结构，能够将第一风扇和稳定板相互隔开的同时，也能够提高装置的散热性能，同时底盒的下方安装的保护座能够对装置内部进出的导线进行分类固定，能够提高装置的整洁性，能够避免导线在装置的内部折叠，导致导线折断。
附图说明
17.为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。

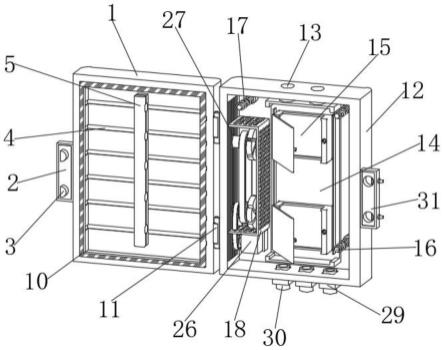

18.图1为实施例一内部的结构示意图；
19.图2为实施例一正视的结构示意图；
20.图3为实施例一横向剖视的结构示意图；
21.图4为实施例一纵向剖视的结构示意图；
22.图5为实施例二安装机构的结构示意图；
23.图6为本发明图5中a处放大结构示意图。
24.图中：1、顶盖；2、锁扣；3、锁杆；4、防滑条；5、压板；6、卡条；7、底板；8、卡槽；9、集线
孔；10、橡胶圈；11、铰链；12、底盒；13、输出线孔；14、稳定板；15、安装机构；1501、安装盒；1502、挡板；1503、固定杆；1504、锁槽；1505、固定孔；1506、第二弹簧；1507、夹珠；16、伸缩杆；17、第一弹簧；18、保护板；19、第一风扇；20、从动齿轮；21、第一皮带；22、第二齿轮；23、第二风扇；24、第二皮带；25、主动齿轮；26、电机；27、散热孔；28、隔板；29、保护座；30、护线槽；31、锁盖；32、锁孔；33、固定螺栓。
具体实施方式
25.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。
26.实施例一
27.请参阅图1-4所示，一种具有多功能熔接保护座的直插式光分路器箱，包括顶盖1和卡条6，顶盖1的左侧连接有锁扣2，且锁扣2的内部安装有锁杆3，顶盖1的内部安装有防滑条4，且防滑条4的内部安装有压板5，卡条6安装于压板5的后方，且卡条6的后方安装有底板7，底板7的内部开设有卡槽8，且卡槽8的上下两侧开设有集线孔9，压板5的前方安装有橡胶圈10，且橡胶圈10的右侧安装有铰链11，铰链11的右侧安装有底盒12，且底盒12的上方开设有输出线孔13，底盒12的内部安装有稳定板14，且稳定板14的前方安装有安装机构15，安装机构15的左右两侧安装有伸缩杆16，且伸缩杆16的外部安装有第一弹簧17，第一弹簧17的下方安装有保护板18，且保护板18的内部安装有第一风扇19，第一风扇19的左侧安装有从动齿轮20，且从动齿轮20的下方安装有第一皮带21，第一皮带21的下方安装有第二齿轮22，且第二齿轮22的右侧安装有第二风扇23，第二齿轮22的下方安装有第二皮带24，且第二皮带24的内部安装有主动齿轮25，主动齿轮25的右侧安装有电机26，且主动齿轮25的左侧开设有散热孔27，第一弹簧17的前方安装有隔板28，且隔板28的下方安装有保护座29，保护座29的下方连接有护线槽30，底盒12的右侧安装有锁盖31，且锁盖31的内部开设有锁孔32，锁孔32的内部安装有固定螺栓33。
28.压板5通过卡条6与卡槽8之间的配合与底板7构成卡合结构，且集线孔9在压板5和底板7的内部均匀分布，从而使得压板5能够通过卡条6卡合在卡槽8的内部与底板7相互固定，并且压板5和底板7的内部都开设有半圆形孔，能将导线安装在集线孔9的内部，方便使用者将将导线分类放置，提高装置内部的整洁性，避免装置内部导线杂乱不便于后续整理，同时也能够提高装置的美观性。
29.顶盖1通过铰链11与底盒12之间构成转动结构，且顶盖1通过橡胶圈10与底盒12之间构成密封结构，并且顶盖1通过锁扣2与锁孔32和固定螺栓33之间的配合与底盒12构成卡合结构，从而使得顶盖1能够通过铰链11与底盒12之间进行转动，方便将装置进行打开，之后在装置内部安装好之后通过橡胶圈10将顶盖1和底盒12之间进行卡紧，能够提高装置的密封性，也能够提高装置的稳定性，避免顶盖1和底盒12之间相互晃动，之后通过将锁扣2前方的锁杆3安装进锁盖31内部的锁孔32中，然后通过调节固定螺栓33将锁杆3进行卡紧，就能够将装置进行固定。
30.第二风扇23通过第二皮带24与第二齿轮22之间的配合构成转动结构，且从动齿轮
20通过第一皮带21与第二齿轮22之间构成传动结构，并且第一风扇19通过从动齿轮20构成转动结构，从而使得第二风扇23能够通过第二皮带24被主动齿轮25带动转动，主动齿轮25被电机26带动在装置的内部进行转动，然后主动齿轮25通过第二皮带24带动第二齿轮22进行转动，第二齿轮22在转动时就会带动第二风扇23在装置的内部进行转动，第二齿轮22在转动时就会通过另一个齿轮通过第一皮带21带动从动齿轮20进行转动，从动齿轮20在转动的过程中就会带动第一风扇19在装置的内部转动，方便对装置的内部进行散热，避免装置内部温度过高导致装置零件损坏。
31.隔板28通过第一弹簧17与伸缩杆16之间构成按压结构，且第一弹簧17呈“7”字结构，从而使得隔板28能够对后方的零件进行保护，然后隔板28通过第一弹簧17与伸缩杆16之间进行按压，就能够通过隔板28后方的零件的大小对隔板28的位置进行调节，提高装置的灵活性，避免装置内部的零件没有保护也能够避免隔板28将零件压坏。
32.底盒12通过散热孔27构成镂空结构，且保护板18与底盒12之间为固定连接，并且底盒12与保护座29之间为固定连接，从而使得散热孔27能够对底盒12内部的热量进行散出，并且底盒12的内部还安装有保护板18，保护板18也呈镂空结构，能够将第一风扇19和稳定板14相互隔开的同时，也能够提高装置的散热性能，同时底盒12的下方安装的保护座29能够对装置内部进出的导线进行分类固定，能够提高装置的整洁性，能够避免导线在装置的内部折叠，导致导线折断。
33.实施例二
34.请参阅图5-6所示，对比实施例一，作为实施例一的补充实施方式，安装机构15包括安装盒1501、挡板1502、固定杆1503、锁槽1504、固定孔1505、第二弹簧1506和夹珠1507，安装盒1501的前方安装有挡板1502，且挡板1502的后方安装有固定杆1503，固定杆1503的内部开设有锁槽1504，安装盒1501的内部开设有固定孔1505，固定孔1505的内部安装有第二弹簧1506，且第二弹簧1506的右侧连接有夹珠1507。
35.挡板1502与安装盒1501之间构成转动结构，且安装盒1501通过固定杆1503与固定孔1505之间构成卡合结构，并且夹珠1507通过第二弹簧1506与固定孔1505之间构成按压结构，从而使得挡板1502能够与安装盒1501之间进行转动，挡板1502在转动进装置的内部之后，挡板1502后方连接的固定杆1503会安装进固定孔1505的内部，固定杆1503内部开设的锁槽1504会被夹珠1507固定在安装盒1501的内部，固定杆1503进入到固定孔1505的内部之后，会通过第二弹簧1506挤压夹珠1507，使第二弹簧1506压缩，之后当夹珠1507与锁槽1504相互接触的时候，夹珠1507会在第二弹簧1506的弹力下恢复原位，将挡板1502固定紧。
36.工作原理，首先，使用者将需要安装的零件安装进安装机构15的内部，安装完成之后通过挡板1502对装置进行保护，挡板1502与安装盒1501之间进行转动，挡板1502在转动进装置的内部之后，挡板1502后方连接的固定杆1503会安装进固定孔1505的内部，固定杆1503内部开设的锁槽1504会被夹珠1507固定在安装盒1501的内部，固定杆1503进入到固定孔1505的内部之后，会通过第二弹簧1506挤压夹珠1507，使第二弹簧1506压缩，之后当夹珠1507与锁槽1504相互接触的时候，夹珠1507会在第二弹簧1506的弹力下恢复原位，将挡板1502固定紧，之后将隔板28进行安装，隔板28对后方的零件进行保护，然后隔板28通过第一弹簧17与伸缩杆16之间进行按压，就通过隔板28后方的零件的大小对隔板28的位置进行调节，提高装置的灵活性，避免装置内部的零件没有保护也避免隔板28将零件压坏，之后再将
装置内部的导线卡紧集线孔9的内部，压板5通过卡条6卡合在卡槽8的内部与底板7相互固定，并且压板5和底板7的内部都开设有半圆形孔，能将导线安装在集线孔9的内部，方便使用者将将导线分类放置，提高装置内部的整洁性，避免装置内部导线杂乱不便于后续整理，同时也提高装置的美观性，之后将顶盖1进行盖上，顶盖1通过铰链11与底盒12之间进行转动，方便将装置进行打开，之后在装置内部安装好之后通过橡胶圈10将顶盖1和底盒12之间进行卡紧，提高装置的密封性，也提高装置的稳定性，避免顶盖1和底盒12之间相互晃动，之后通过将锁扣2前方的锁杆3安装进锁盖31内部的锁孔32中，然后通过调节固定螺栓33将锁杆3进行卡紧，就将装置进行固定，装置在使用过程中通过第二风扇23通过第二皮带24被主动齿轮25带动转动，主动齿轮25被电机26带动在装置的内部进行转动，然后主动齿轮25通过第二皮带24带动第二齿轮22进行转动，第二齿轮22在转动时就会带动第二风扇23在装置的内部进行转动，第二齿轮22在转动时就会通过另一个齿轮通过第一皮带21带动从动齿轮20进行转动，从动齿轮20在转动的过程中就会带动第一风扇19在装置的内部转动，方便对装置的内部进行散热，避免装置内部温度过高导致装置零件损坏。
37.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
38.以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。
